Строю свой первый 3D принтер, есть куча вопросов

[Lakki]

Сзади экрана есть подстроечный резистор, который регулирует контрастность экрана. Надо его покрутить

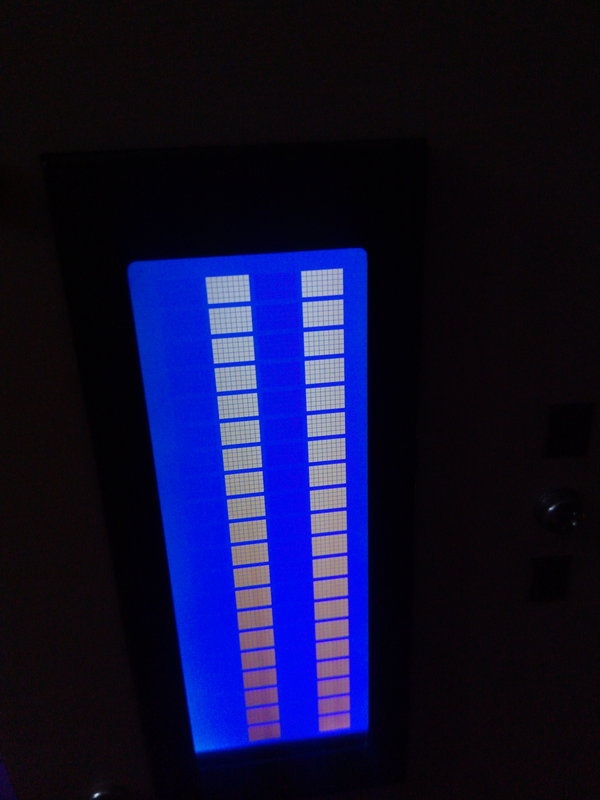

Так дело не в контрастности. Там наверно какое то меню должно быть и светится само по себе. Атам ничего нет. Может в плате экрана проблема? Еще заметил что ножка резистора немного шатается. Если нажать и слегка вбок надавить то получается такая картинка. Но меню все равно нет, резистор крутил.
А без экрана с компьютера можно принтером управлять? Такое ощущение что ничего не работает т.к шаговые двигатели от руки вращаются, а если бы были под напряжением то должно какое то усилие чувствоваться

[Fenimor]

Всем привет. Чё-то стала выгорать тефлоновая вставка, та что перед соплом. Вернее, колесико подачи филамента стало проскакивать. Подумал, что возросло усилие. Поменял сопло. Не помогло. Разобрал, увидел что тефлон почернел со стороны нагревателя. Поменял втулку на новую. Заработало. Сразу купил обогреватель-сопло-втулка в сборе на всякий случай. И вот случай подоспел. Через месяц та же песня. Ладно, заменил.
Включил. Всё путём - температуру держит. Запустил печать и др-др-др... Ось Z. Оба движка дребезг. Каретка движется, но сильно запоздалая реакция на датчик уровня. Въезжает в стол. Думал сопли где-то при монтаже подвесил. Всё пересмотрел.
Зафиксировал каретку, отсоединил винты от движков. Фигня такая - оба движка вибрируют но не крутятся. Дрочатся на месте почти. Хрень какая-то. Это что такое может быть? Может кто сталкивался с таким? Буду благодарен за любые соображения.

[3D-SPrinter]

Атам ничего нет.

Это с прошивкой какая-то проблема. Попробуйте ещё раз перешить Ардуину.

Такое ощущение что ничего не работает т.к шаговые двигатели от руки вращаются, а если бы были под напряжением то должно какое то усилие чувствоваться

Ничего не работает. Но моторы находятся на удержании только секунд 30 после того, как работали. И до начала работы напряжения на них нет. Так что это не показатель.

А без экрана с компьютера можно принтером управлять?

Конечно можно. https://3deshnik.ru/blogs/akdzg/pronter ... -printerom

[3D-SPrinter]

Это что такое может быть?

Z-драйвер сдох. Проверяется заменой на стоящий рядом на плате.

[Lakki]

Атам ничего нет.

Это с прошивкой какая-то проблема. Попробуйте ещё раз перешить Ардуину.
Конечно можно. https://3deshnik.ru/blogs/akdzg/pronter ... -printerom

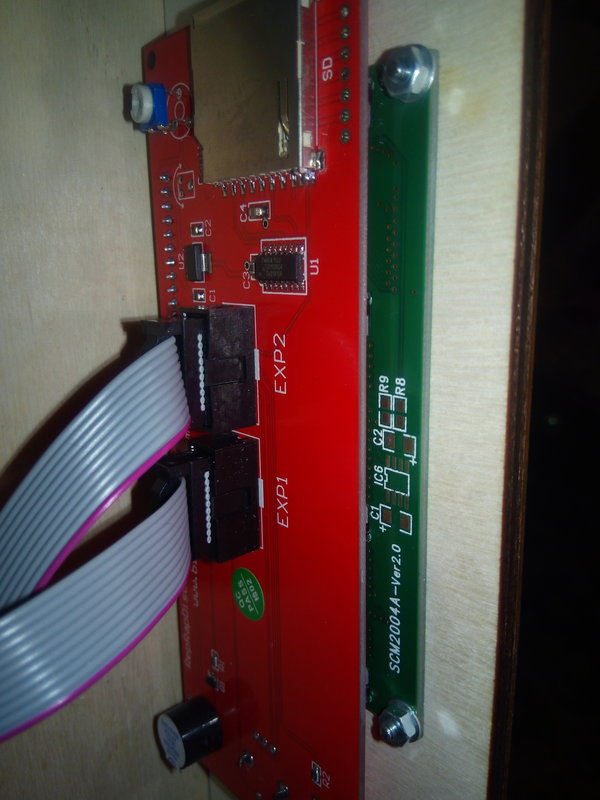

Спасибо буду пробовать, так то я ее уже несколько раз перешивали. Просто запитав от юсб, и включив БП. Были косяки ЕХР1 и ЕХР2 перепутал вначале на экране, могло что то сгореть?

[Fenimor]

Это что такое может быть?

Z-драйвер сдох. Проверяется заменой на стоящий рядом на плате.

Отличный метод, спасибо.
Нет, плата живая.
Виноват правый моторчик. Левый, при отключенном правым, мурчит как надо. Менять к чёртовой матери? Или?

[3D-SPrinter]

Менять к чёртовой матери? Или?

Провода к моторчику и разъёмы проверить.

[3D-SPrinter]

Были косяки ЕХР1 и ЕХР2 перепутал вначале на экране, могло что то сгореть?

Не должно сгореть. Посмотрите ещё на рисунок на плате - совпадают ли прорези на разъёмах с рисунком. Иногда китайцы ставят разъёмы перевёрнутыми на 180 градусов.

[Fenimor]

Провода к моторчику и разъёмы проверить.

Пришлось разобрать двигатель и пропаять обмотки к платке. Пол дня! Чтоб они были здоровы!
Мастер, спасибо за помощь.

[Alex Post]

Были косяки ЕХР1 и ЕХР2 перепутал вначале на экране, могло что то сгореть?

Может, опять перепутал? По симптомам очень похоже. Сгореть ничего не сгорит.

[Lakki]

Может, опять перепутал?

Так я как раз сейчас и заметил что разъемы не так как написано воткнул, переставил обратно и только потом начал спрашивать. Буду надеяться что экранчик живой.

[Lakki]

Посмотрите ещё на рисунок на плате - совпадают ли прорези на разъёмах с рисунком. Иногда китайцы ставят разъёмы перевёрнутыми на 180 градусов.

Что имеется в виду под рисунком? Ключь? Вроде все совпадает, втыкал в соответствии с надписями. Хотя странно левый - ехр1, а правый ехр2.
Поигрался с программой, принтер реагирует х,у,z ползают клнечники останавливают, только при нажатии х,у каретка едет не вдоль оси а по диагонали. Х,у местами поменять?
Еще при нажатии на кнопку zвниз вроде штырь заходит в оптический конечник, но при нажатии кнопки "вниз" все равно продолжает движение небольшими шагами. Конечно не должен прерывать реагирование на эту кнопку?
И еще экструдер или не вращается или я как то не правильно нажимал в программе.
Остальное все греется.

[3D-SPrinter]

Что имеется в виду под рисунком? Ключь?

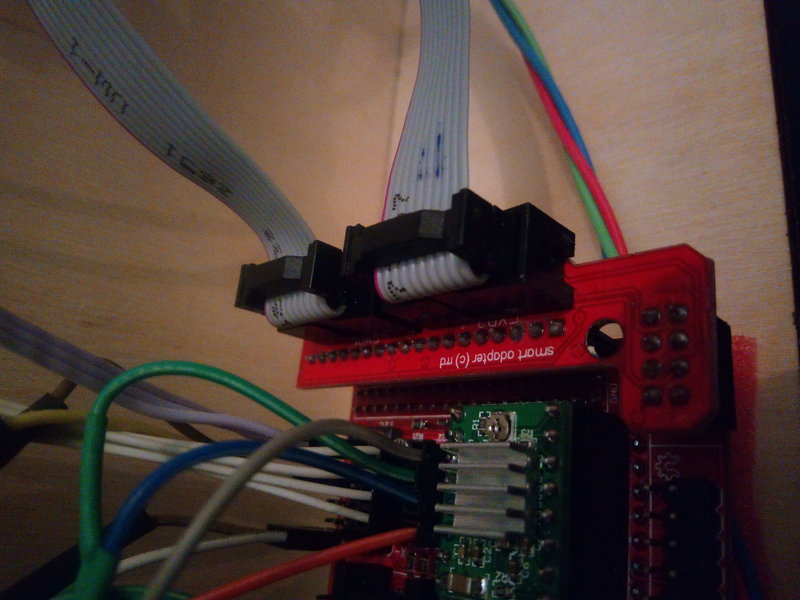

Да, имеются в виду ключи. Ещё проверьте, правильно ли сам красный Г-образный адаптер на Рампс установлен. Он может быть со смещением воткнут. Ещё его надо пошатать на предмет проверки непропая штырьков в Рампсе.

х,у каретка едет не вдоль оси а по диагонали. Х,у местами поменять?

Настройка направления вращения моторов X-Y - левый мотор Y правый X. При парковке оси Y (движение портала к задней стенке принтера) левый мотор должен крутиться против часовой стрелки, а правый - по часовой. Изменение направления мотора - перевёртыванием разъёма этого мотора на Рампсе.

Еще при нажатии на кнопку zвниз вроде штырь заходит в оптический конечник, но при нажатии кнопки "вниз" все равно продолжает движение небольшими шагами. Конечно не должен прерывать реагирование на эту кнопку?

При нажатии кнопки Z-Home стол должен ехать вниз и останавливаться на концевике. На оптическом концевике есть красный светодиод, который гаснет при вхождении шторки в концевик (т.е. при срабатывании концевика).

И еще экструдер или не вращается или я как то не правильно нажимал в программе.

Экструдер вращается только при нагретом выше 170 градусов хотенде.

[Lakki]

Настройка направления вращения моторов X-Y - левый мотор Y правый X. При парковке оси Y (движение портала к задней стенке принтера) левый мотор должен крутиться против часовой стрелки, а правый - по часовой. Изменение направления мотора - перевёртыванием разъёма этого мотора на Рампсе.

Только сегодня до принтера руки дошли. Выяснилось что что-то с мотором Х или соединениями, он вообще не вращается. При парковке оси Y левый мотор как и положено вращается против часовой стрелке. а едет по диагонали т.к. Х не вращается.

При нажатии кнопки Z-Home стол должен ехать вниз и останавливаться на концевике. На оптическом концевике есть красный светодиод, который гаснет при вхождении шторки в концевик (т.е. при срабатывании концевика).

При нажатии Z-home стол резко едет вниз около 8 см и останавливается и так при каждом нажатии

[3D-SPrinter]

Выяснилось что что-то с мотором Х или соединениями, он вообще не вращается.

Надо попробовать поменять драйвер (временно воткнуть с Z, или Y). Если не работает, искать проблему в проводах.

При нажатии Z-home стол резко едет вниз около 8 см и останавливается и так при каждом нажатии

Когда-то он до низа доезжает, и что происходит? На концевик реагирует? Шаг винта точно 8 мм? Линейкой надо померить перемещение и делать выводы по правильности настройки шагов / мм.
