Принтер на рельсах от 3D-SPrinter

[evgenVST]

Как экструдер заставить двигаться , думал драйвер не рабочий поменял на другой все равно не проворачивает ?

[Alias]

У меня драйвера с резисторами 100 Ом, расчетного значения не могу достичь даже в крайнем положении подстроечника. Так что, как считать - вообще непонятно. Оставил, как есть и не мешаю.
При очередном монтаже разъемов как-то раз ошибся и вставил со смещением на один пин колодку ШД. Звук работы Z был ужасающий: стрельба из ПК и рывки стола. Но быстро сообразил и исправил.

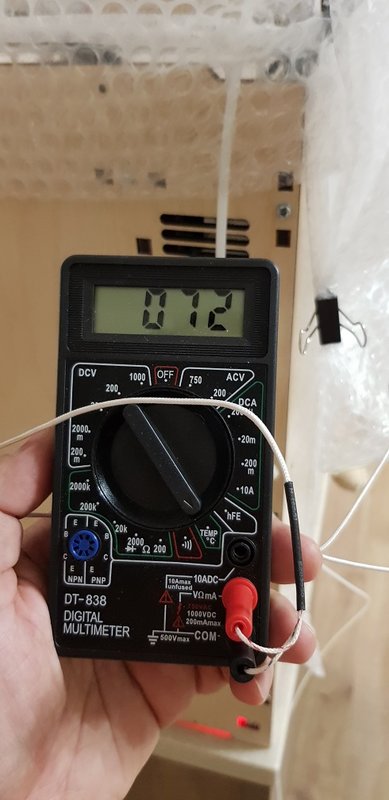

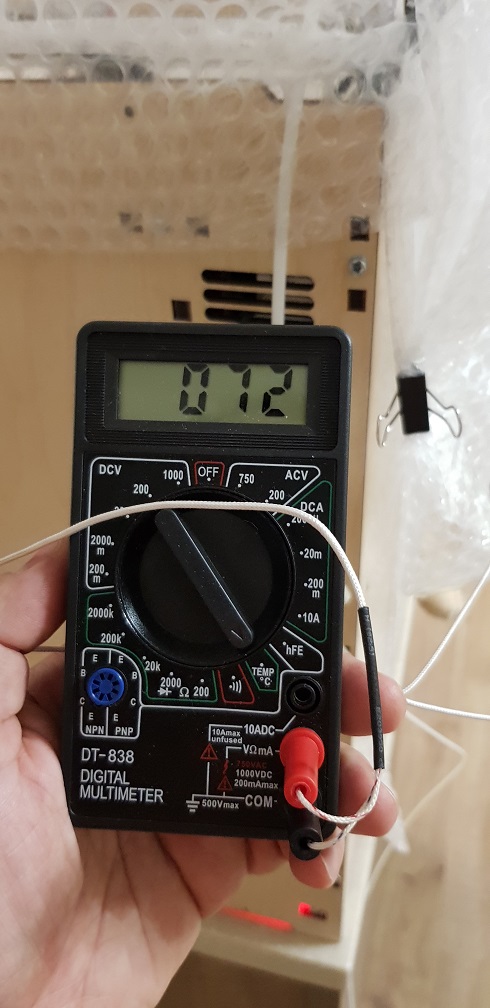

Температура при печати близ двигателей:

Спойлер

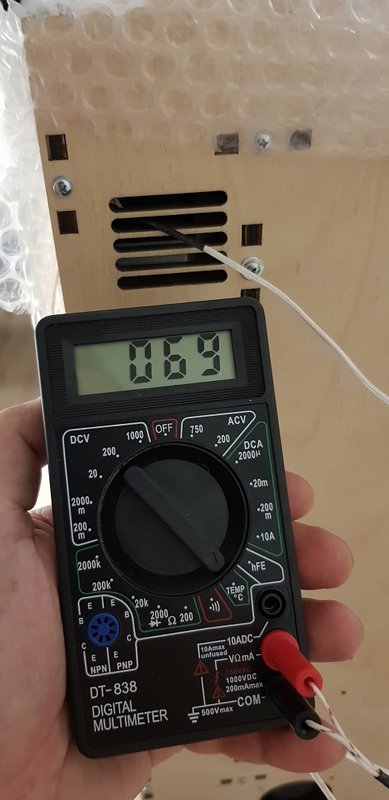

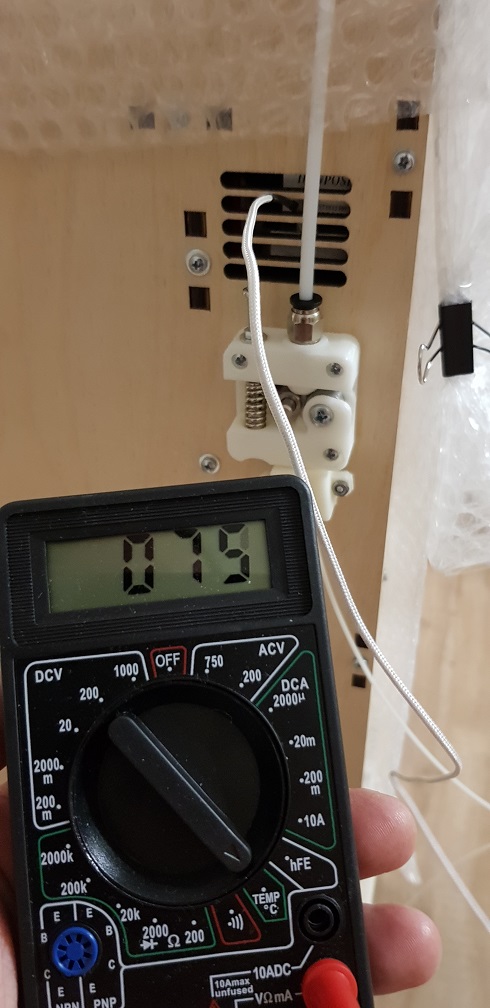

Через 15 минут после того, как закрыл щели под принтером, чтобы воздух активнее вымещался через шахты, охлаждая двигатели:

Спойлер

Думаю, можно поставить вентиляторы для принудительного охлаждения.

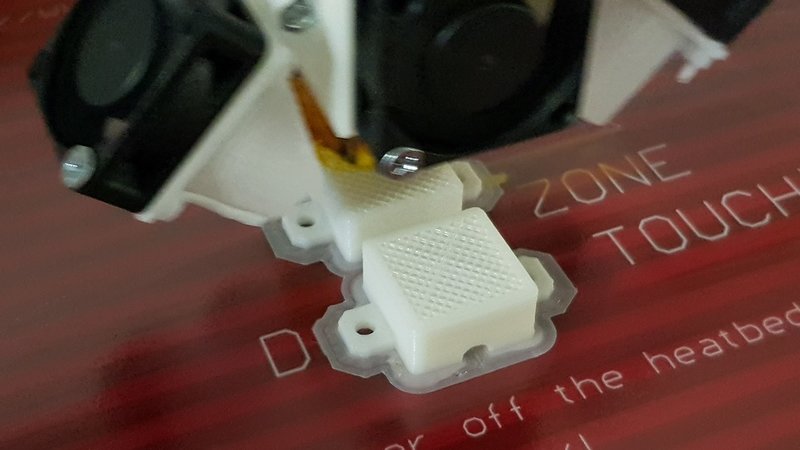

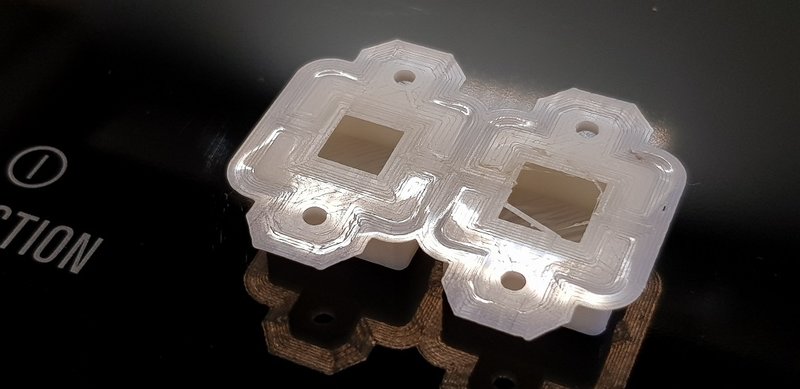

Второй раз печатал не на лаке, а уже БФ, правда, 19. Отскоков при печати почти нет, только местами, но и температура стола плавала:

Спойлер

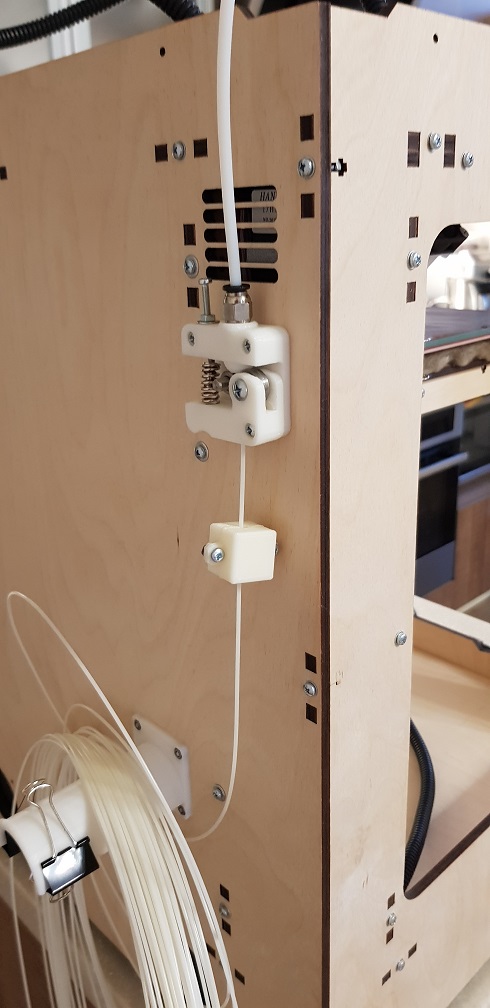

Фильтр для филамента:

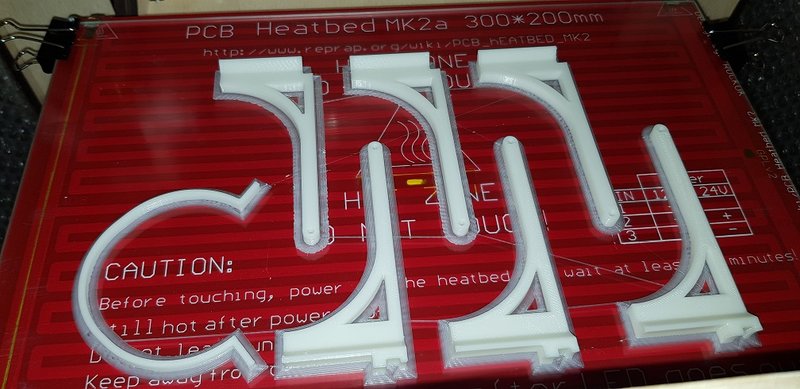

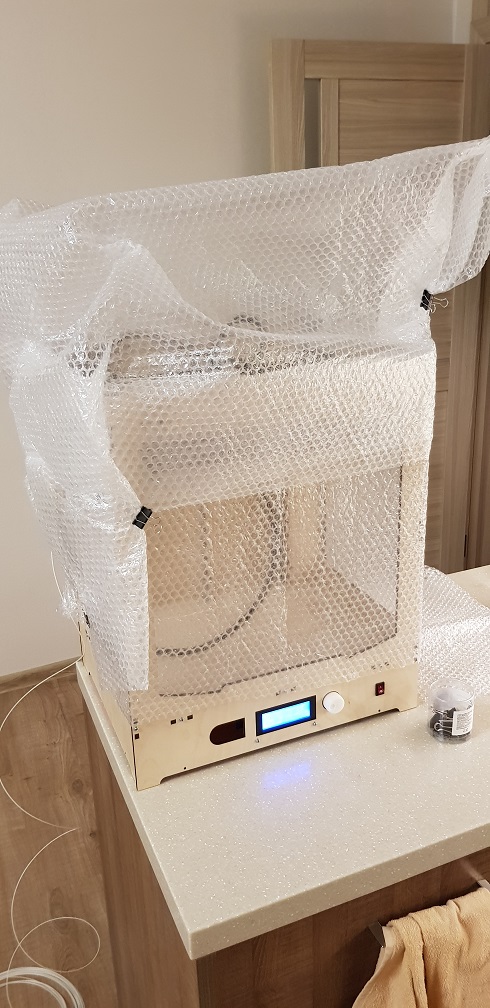

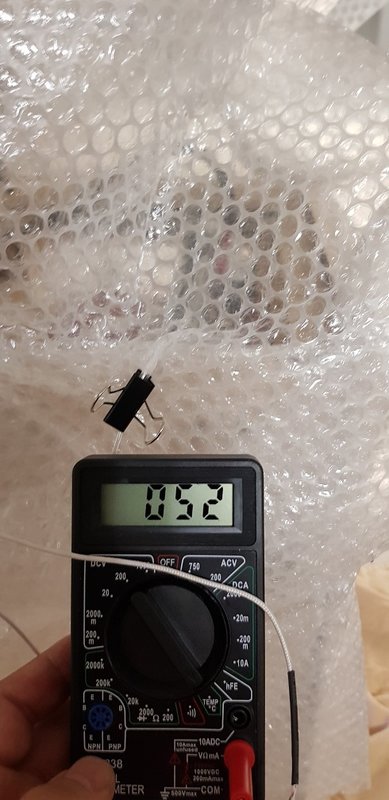

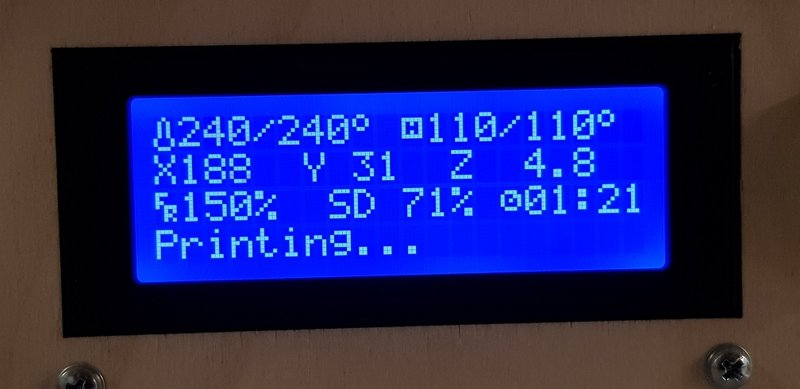

Вспомнил, что можно и пленочкой закрыть от сквозняков, стало лучше. При печати температура внутри камеры 52С. Настройки печати те же. А может, это калибровка ПИД помогла, до этого была дефолтная из шапки.

Спойлер

Кажется, почти идеально. Считаю, что теперь можно и печатать.

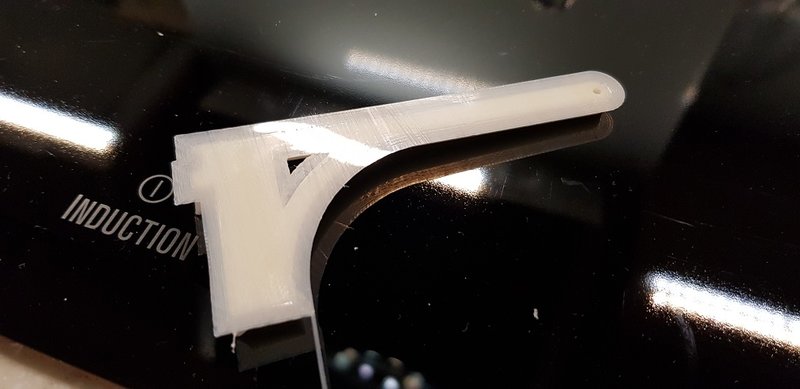

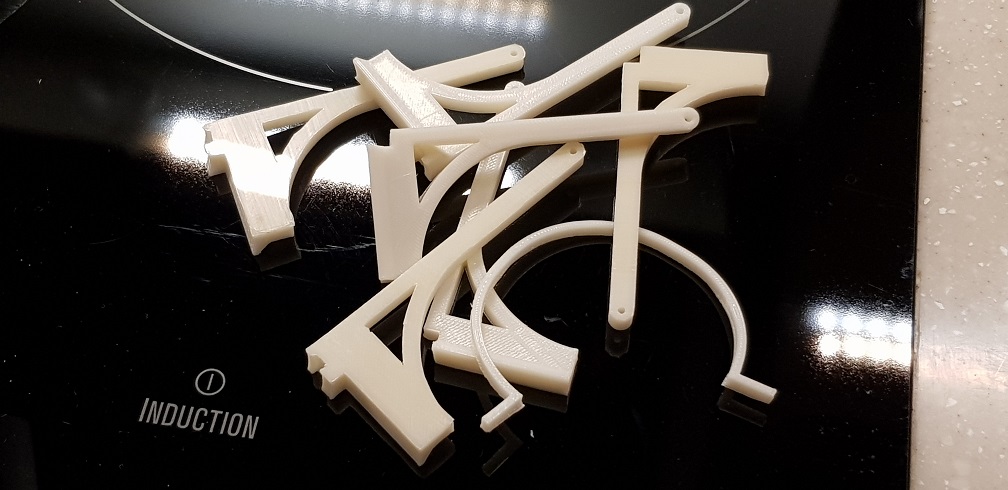

Имя дал - Скрипач. Ну, вообще, как игра Шерлока (В. Ливанов). По крайней мере, при печати разборной катушки от Greg.

[evgenVST]

У меня драйвера с резисторами 100 Ом

То же не получается вставить нужное напряжение . Менял драйвера местами в результате по оси Z щелчки прекратились ( по ходу 4988 тоже под обмен , счас переклеил радиатор попозже посмотрю ) а с экструдера драйвер 8825 ни где не хочет работать .
И как заставить двигаться мотор экструдера ? 4988 поставить может , хоть посмотреть работает или нет ?

[evgenVST]

Поменял драйвер на оси Z все равно затикало снова , на двигатель как будто подаются импульсы и он щелкает . при включении принтера тоже раздается стук от оси Z . Что это может быть ?
И сам драйвер греется что палец обжигает такое ощущение что пока холодный или теплый то все нормально а при перегреве начинаются стуки ( щелчки ) .
И все таки какая температура драйверов должна быть ? А то у меня если пару тройку раз ось подвигать драйвер ( радиатор ) горячий , рука не терпит .

[3D-SPrinter]

И драйвера ,все , греются неслабо ( палец еле терпит ) так и должно быть ?

Нет конечно! Драйвера должны быть холодные, или чуть-тёплые. Убавляйте напряжение на подстроечниках и методом тыка подбирайте ток на моторах, чтобы ничего сильно не грелось.

[3D-SPrinter]

Думаю, можно поставить вентиляторы для принудительного охлаждения.

Проще ток на моторах убавить, чтобы чуть-тёплые были. Если хотенд нормально собран, то никакие запредельные мощности на экструдере не нужны. И По X-Y тоже можно всё таскать мизерными токами, если всё правильно собрано, и рельсы не закусывают. Так что не стесняйтесь подбирать методом тыка минимальные токи, которые будут достаточны для вашего принтера и темперамента. На малых токах принтер работает тише и "легче". Большие токи на моторах можно сравнить с ездой на авто по трассе со скоростью 100 км/ч на третьей скорости. Мотор воет, мощи дофига, а смысл?

[evgenVST]

методом тыка подбирайте ток на моторах

Поставил 0.34 в вроде не греются , но на экструдере вообще 0.1 все равно драйвер горячий , двигатель экструдера не запускается . Кстати как его запустить для той же калибровки ?

[Shaman]

Кстати как его запустить для той же калибровки ?

Пока хотенд холодный прошивка не даст крутить экструдер.
Включи хотенд на 180 градусов и норм будет.

[barnaul]

Кстати как его запустить для той же калибровки ?

экструдер не будет работаь пока температура хотэнд-а не будет достигнута той температуры которая заложена в прошивке, выхода два:

1. греем хотэнд
или
2: меняем температуру в прошивке на , к примеру 15° , тогда экструдер включится, после настройки температуру поставить опять такую которую необходимо

я обычно настраивал отключая температуру, но так как у меня директ хотенд с экструдером, я отсоединял хотенд(механичиски имел ввиду), иначе филамент не будет плавиться а экструдер будет его толкать в хотэнд

[Alias]

По X-Y тоже можно всё таскать мизерными токами

Можно. Но страшно. Ведь работает!
Установки делаю, как в Вашем сапоге из смежной темы, разгоняя с 60мм/с до 150%. Вообще, какой адекватный потолок скорости у Спринтера, чтобы отстраивать ток на верхнем пределе для последующей работы на крейсерской?
Я, кстати, тоже в прошивке ставил температуру 5С, чтобы подачу филамента проверить.

[evgenVST]

Пока хотенд холодный прошивка не даст крутить экструдер.
Включи хотенд на 180 градусов и норм будет.

Спасибо заработало , только драйвер 8825 по ходу брак ( с ним не робит и он даже в режиме ожидания при напряжении 0.1 в сильно греется ) а с драйвером 4988 все работает .
Завтра поеду искать (8825) по магазинам . если не будет то с али придется , но все равно пока прутка нет и БП на 24 в не взял еще так что время есть .

[3D-SPrinter]

но на экструдере вообще 0.1 все равно драйвер горячий , двигатель экструдера не запускается .

Значит, двигатель неправильно подключён, или драйвер уже сгорел. Сами-то подумайте, должен ли мотор и драйвер сильно греться в состоянии покоя?

[3D-SPrinter]

Кстати как его запустить для той же калибровки ?

Для начала надо внимательно прочитать фундаментальную статью из первого сообщения темы https://3deshnik.ru/blogs/akdzg/nastroj ... d-printera . Там написано:

Минимальная температура ограничивается для механической защиты хотэнда от выдавливания холодного пластика.
Ограничение минимальной температуры хотэнда “#define EXTRUDE_MINTEMP 170”.

Настройка экструдера зависит от коэффициента редукции и диаметра подающей шестерни. Подберём экспериментально, после первой заливки прошивки в 3D принтер. Откручиваем сопло и уменьшаем ограничения минимальной температуры сопла до 5 градусов “#define EXTRUDE_MINTEMP 5“. Теперь экструдер будет работать при холодном сопле, что нам и нужно. Пока не меняем настройки экструдера. Для настройки я использую программу Pronterface. Для начала ставим 50 мм и скорость 100 мм/сек. 50 мм – это длина прутка, проходящего через экструдер. Измеряем длину прутка прошедшего через экструдер линейкой или штангенциркулем.

Pronterface 2015-02-13 21.49.54

Подбирая настройку экструдера добиваемся точной цифры на разумной длине прутка, например 300 мм. После настройки вернём ограничения минимальной температуры “#define EXTRUDE_MINTEMP 170“.

[3D-SPrinter]

Завтра поеду искать (8825) по магазинам . если не будет то с али придется

Поставьте А4988, он тоже будет прекрасно работать на экструдере. Только подачу в прошивке уменьшите в 2 раза.

[3D-SPrinter]

Вообще, какой адекватный потолок скорости у Спринтера

У СПринтера максимальная скорость под 200, как и у авто. Но часто ли мы ездим на такой скорости? Тут, скорее, от адекватности водителя зависит. Т.е. где-то сотка при рекомендованных 90.
