Тюнинг и моддинг СПринтера
-
- Сообщения: 61
- Зарегистрирован: 21 май 2018, 17:22
- Имя: Александр
- Откуда: Владивосток
- Благодарил (а): 2 раза
- Поблагодарили: 15 раз
Re: Тюнинг и моддинг СПринтера

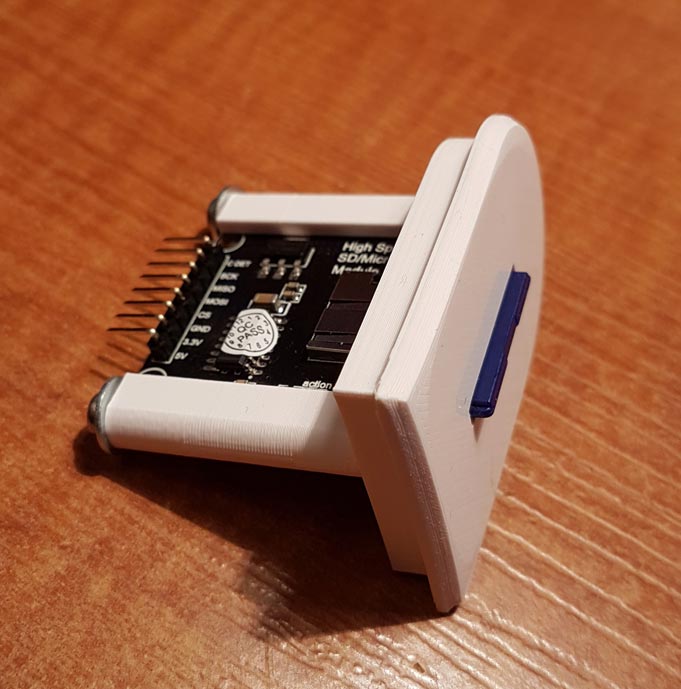

Вот такую штуку себе скрафтил. Так и не привык карточку на ощупь, туда-сюда тягать.
PS Если есть интерес, вечером могу поподробней показать. Файлы на домашнем компе.- Alex Post
- Сообщения: 6993
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: Тюнинг и моддинг СПринтера
Конечно есть. Особенно посмотреть как оно сзади реализовано.
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
-
- Сообщения: 61
- Зарегистрирован: 21 май 2018, 17:22
- Имя: Александр
- Откуда: Владивосток
- Благодарил (а): 2 раза
- Поблагодарили: 15 раз
Re: Тюнинг и моддинг СПринтера

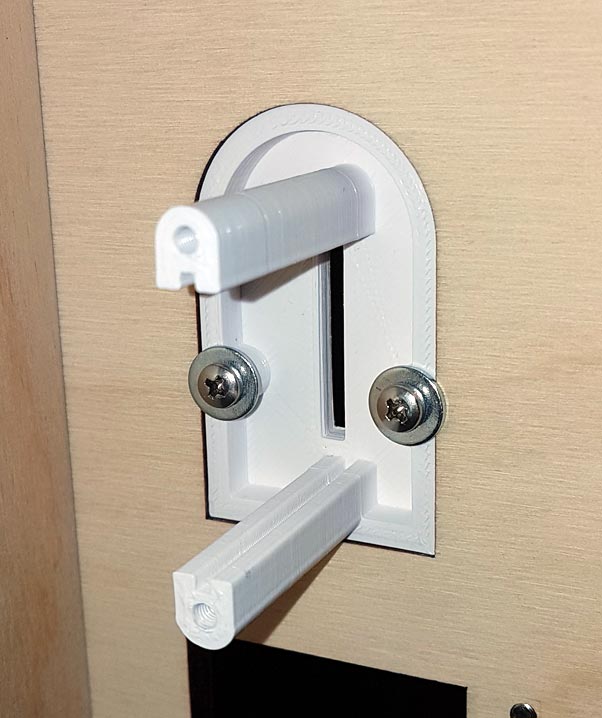

ok. Фоточки сейчас выложу - они на телефоне, а саму модель вечером.
Выбор такой платки основан исключительно на том, что она давно валялась в коробке "с_тем_что_когда_нибудь_пригодится". А так можно любую с али или оффлайна. Тем более здесь используется, по сути, только разъем. Можно купить его за 30р. и самому платку заЛУТить. Но это, конечно, не совсем "идеологически правильно".
По хорошему - надо задействовать буфер и стабилизатор на самой плате. Для этого надо в шлейф врезаться, который EXT2. Не очень удобно сделано, там и SD и энкодер вперемешку. Я бы (если бы сначала думал, а потом делал) развел небольшую кросс-плату, в которую втыкается шлейф с рампса и выходит два шлейфика один на дисплей, второй на кардхолдер. Но, вроде, и так работает. ТТТ

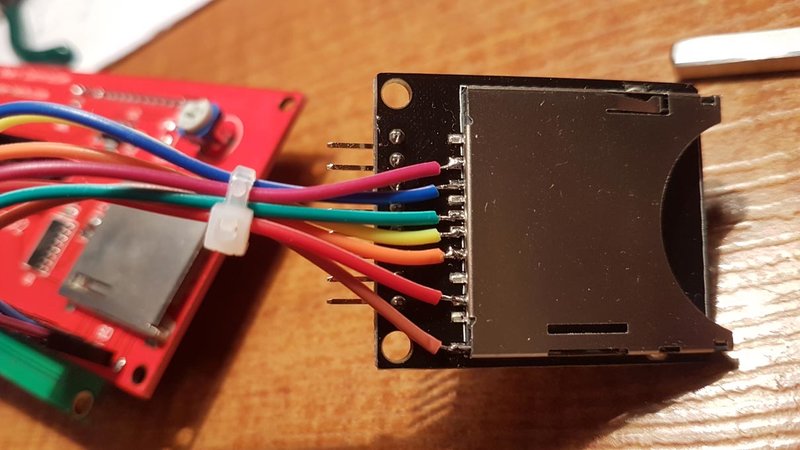

PS Если кто надумает повторить - смотрите внимательно на цвет проводов. Там пара штук не по порядку.
Спойлер
Ещё фото
По хорошему - надо задействовать буфер и стабилизатор на самой плате. Для этого надо в шлейф врезаться, который EXT2. Не очень удобно сделано, там и SD и энкодер вперемешку. Я бы (если бы сначала думал, а потом делал) развел небольшую кросс-плату, в которую втыкается шлейф с рампса и выходит два шлейфика один на дисплей, второй на кардхолдер. Но, вроде, и так работает. ТТТ
PS Если кто надумает повторить - смотрите внимательно на цвет проводов. Там пара штук не по порядку.
- Alex Post
- Сообщения: 6993
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: Тюнинг и моддинг СПринтера
Добротно сделано. У меня тоже похожий ридер валяется. Уже руки зачесались повторить

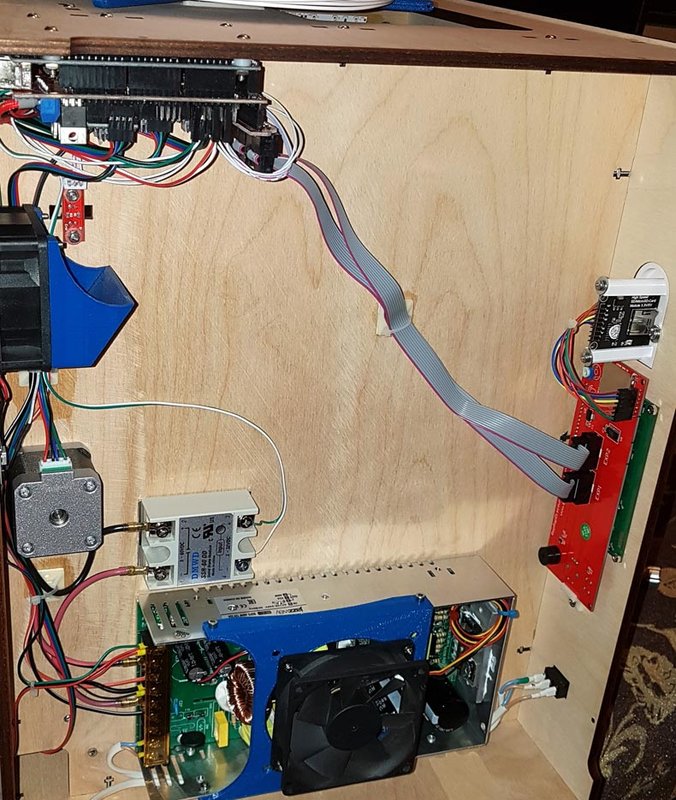

P.S. SSRку я смотрю к силовому выводу прицепил? У меня к логическому пину прицеплена - работает хорошо, а силовой для управления чем нибудь полезным можно приспособить.
P.S. SSRку я смотрю к силовому выводу прицепил? У меня к логическому пину прицеплена - работает хорошо, а силовой для управления чем нибудь полезным можно приспособить.
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
-
- Сообщения: 1229
- Зарегистрирован: 23 ноя 2016, 22:50
- Имя: Денис
- Откуда: Дубна
- Благодарил (а): 44 раза
- Поблагодарили: 124 раза
Re: Тюнинг и моддинг СПринтера
Тож руки зачесались.
Но они у меня постоянно чешутся
Я подумал - мож сдуть с дисплея разъем для карты и просто платочку сделать. Провода подпаять к дорожкам на плате дисплея, откуда сдул и все.
Но они у меня постоянно чешутся
Я подумал - мож сдуть с дисплея разъем для карты и просто платочку сделать. Провода подпаять к дорожкам на плате дисплея, откуда сдул и все.
Когда на форуме переходят на "Вы", в реальной жизни уже давно бьют морду!
- evgenVST
- Сообщения: 622
- Зарегистрирован: 24 апр 2018, 22:41
- Имя: Евгений
- Откуда: Пермь
- Благодарил (а): 67 раз
- Поблагодарили: 32 раза
Re: Тюнинг и моддинг СПринтера
-
- Сообщения: 61
- Зарегистрирован: 21 май 2018, 17:22
- Имя: Александр
- Откуда: Владивосток
- Благодарил (а): 2 раза
- Поблагодарили: 15 раз
Re: Тюнинг и моддинг СПринтера
Как обещал:
В архиве STL и исходник в STEP, если кому надо под себя подточить (делал во Fusion 360).
У меня пока кроме стола, ничего полезного нету ))
Подойти то он подойдет, но боюсь не будет функции орпределение наличия карты в разъеме ("C DET" вывод). На самой карте его, естественно, нет. Можно, конечно, один дополнительный проводок кинуть. Но смысл?
-
- Сообщения: 61
- Зарегистрирован: 21 май 2018, 17:22
- Имя: Александр
- Откуда: Владивосток
- Благодарил (а): 2 раза
- Поблагодарили: 15 раз
Re: Тюнинг и моддинг СПринтера
Можно, конечно, и так. Но я сторонник недеструктивного апгрейда )) Тем более сами разъемы по рупь за пучок. Но если надо вот прям вчера, то можно и сдуть.
-
- Сообщения: 18
- Зарегистрирован: 26 фев 2018, 13:20
- Имя: Александр
- Благодарил (а): 1 раз
- Поблагодарили: 1 раз
Re: Тюнинг и моддинг СПринтера

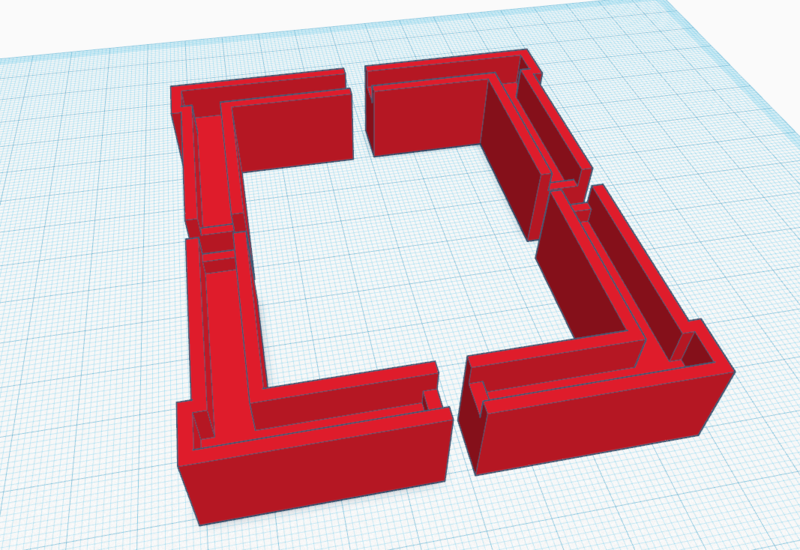

Ножки для принтера, делал конкретно под свой 233 про, но думаю подойдут под любой, печатал флексом, отлично надеваются и держутся, твердыми пластиками не пробовал, но из флекса надеваются плотно.
-
- Сообщения: 18
- Зарегистрирован: 26 фев 2018, 13:20
- Имя: Александр
- Благодарил (а): 1 раз
- Поблагодарили: 1 раз
Re: Тюнинг и моддинг СПринтера

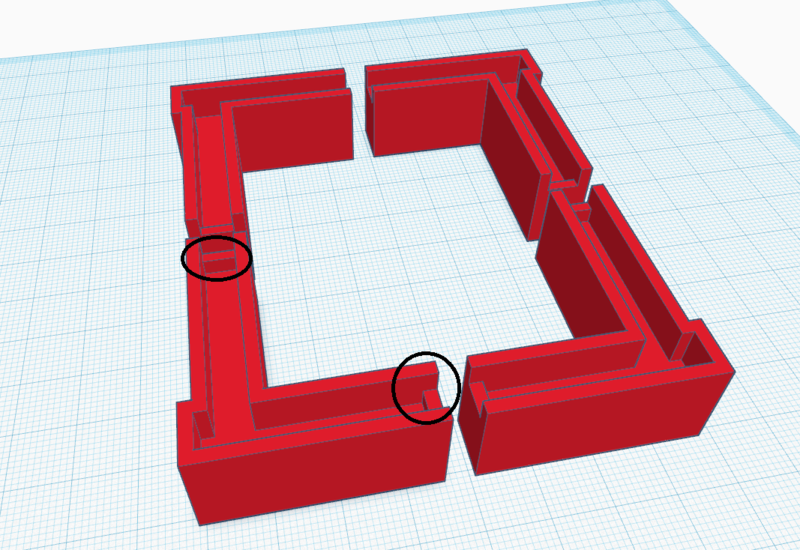

Дополнительная фиксация что бы не спадали, так как внутренний размер ровно под ширину фанеры.
- Alex Post
- Сообщения: 6993
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: Тюнинг и моддинг СПринтера
Ну так и Defekt вроде тоже про эти. Чтоб плотнее одевались. Я тож себе ноги делал, руббером печатал. Толку от них немного по факту: только что тумбочку не царапают. Думал прикупить детских резиновых шариков-прыгунков и сделать под них гнезда. Но чёт потом перехотел, а потом поставил TMC2208 и совсем успокоился
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
-
- Сообщения: 2130
- Зарегистрирован: 05 мар 2018, 19:59
- Откуда: красавец Таганрог
- Благодарил (а): 133 раза
- Поблагодарили: 279 раз
Re: Тюнинг и моддинг СПринтера
У меня на Икеевской подкладке стоит - заметно тише https://www.ikea.com/ru/ru/catalog/products/20380508/
-
- Сообщения: 18
- Зарегистрирован: 26 фев 2018, 13:20
- Имя: Александр
- Благодарил (а): 1 раз
- Поблагодарили: 1 раз
Re: Тюнинг и моддинг СПринтера

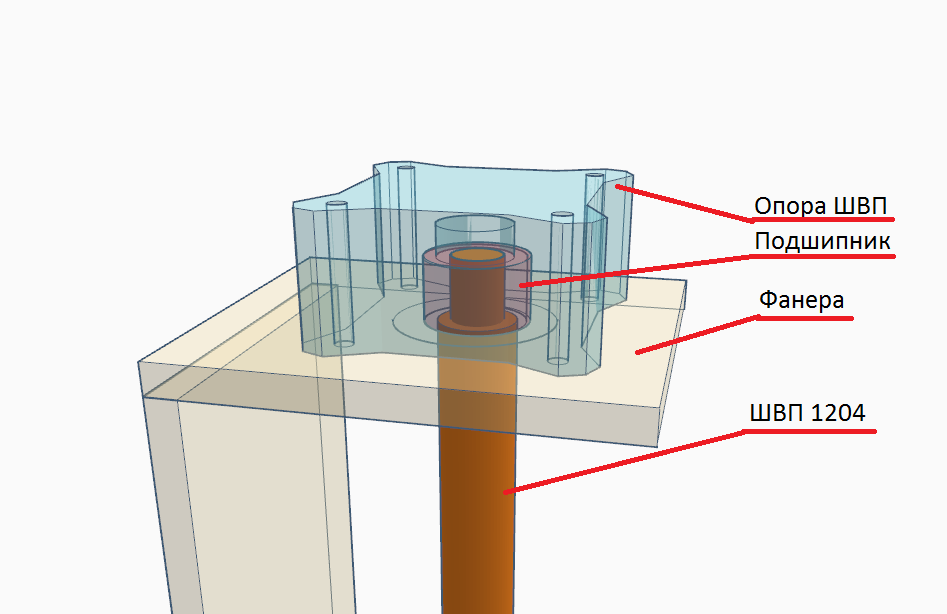

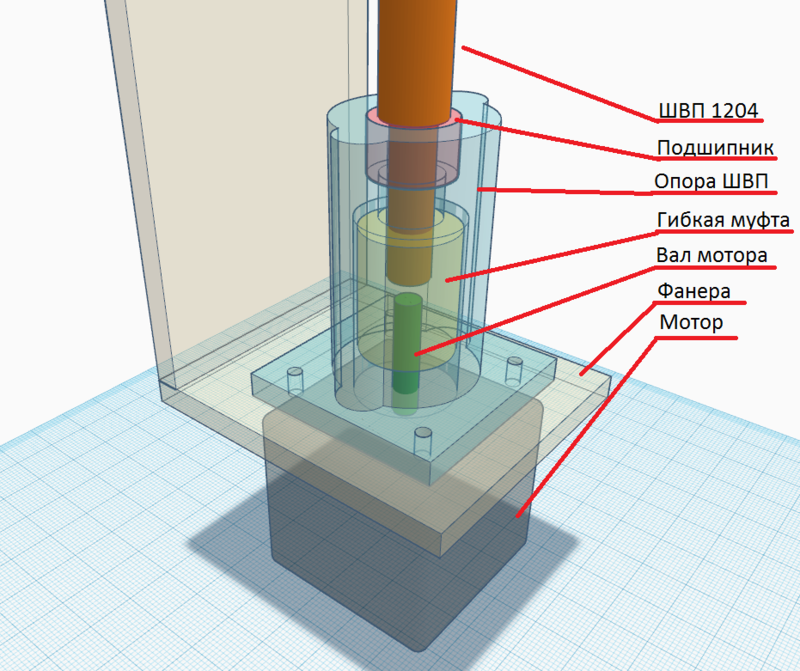

Крепление ШВП 1204 для принтера 233 ПРО.
Данный вариант установки фиксирует ШВП опорами сверху и снизу, ШВП не упирается в вал мотора, в результате чего вал мотора не несет на своей оси нагрузку от стола.
Установку данным способом еще не производил, но модель распечатанная уже есть, ШВП от китайца пришло, примерял, должно быть все хорошо, завтра возьму мотор с работы и проверю еще раз что бы точно убедиться что связка "вал мотора+муфта+швп" сошлись как было задумано.
Для установки необходимо вырезать квадрат в нижней части стола под нижнее крепление.
В архиве два варианта модели под 688 и 608 подшипник. Так же в архиве схема ШВП для заказа китайцу на али.
P.S. Возможная кривизна принтера в расчет не бралась, в результате чего я обнаружил что у меня верхний край не был в ровень, а наоборот не доставал, верхняя крышка горбом. Так же в расчет шла фанера 5мм, возможно нужно будет регулировать установку ШВП шайбами.
Данный вариант установки фиксирует ШВП опорами сверху и снизу, ШВП не упирается в вал мотора, в результате чего вал мотора не несет на своей оси нагрузку от стола.
Установку данным способом еще не производил, но модель распечатанная уже есть, ШВП от китайца пришло, примерял, должно быть все хорошо, завтра возьму мотор с работы и проверю еще раз что бы точно убедиться что связка "вал мотора+муфта+швп" сошлись как было задумано.
Для установки необходимо вырезать квадрат в нижней части стола под нижнее крепление.
В архиве два варианта модели под 688 и 608 подшипник. Так же в архиве схема ШВП для заказа китайцу на али.
P.S. Возможная кривизна принтера в расчет не бралась, в результате чего я обнаружил что у меня верхний край не был в ровень, а наоборот не доставал, верхняя крышка горбом. Так же в расчет шла фанера 5мм, возможно нужно будет регулировать установку ШВП шайбами.
