Строю свой первый 3D принтер, есть куча вопросов

[Lakki]

для 4988 Uref - 0,58-0,66В. А для 8825 U ref 0,6-0,7В. Все верно?

Всё верно, можно везде 0.7 поставить. Настроить ток драйверов можно вообще без подключения питания и двигателей, если бутерброд Мега + Рампс висит на USB компа (необходимые +5В поступят с USB). Но лучше всё же подать +9В на Ардуину.

А точно напряжение на драйверах будет при подачи питания на Ардуино? Мы же ногу питания Vin на Рампсе откусили? Откуда питание берется? У меня между gnd на рампсе и подстроичным резистором 0. Хотя между gnd и коллекторами транзисторов есть небольшое напряжение 0,3B

[3D-SPrinter]

Lakki, компоновка.

https://youtu.be/Joih3jQEKOs

[3D-SPrinter]

Мы же ногу питания Vin на Рампсе откусили?

Это нога подачи +12В (+24В) с Рампса на Ардуину. С Ардуина на Рамс есть другие ноги +5В.

У меня между gnd на рампсе и подстроичным резистором 0.

Ну и бросайте это дело. Соберёте полностью принтер, запустите и отрегулируете. Я всегда так делаю.

[Lakki]

Ну и бросайте это дело. Соберёте полностью принтер, запустите и отрегулируете. Я всегда так делаю.

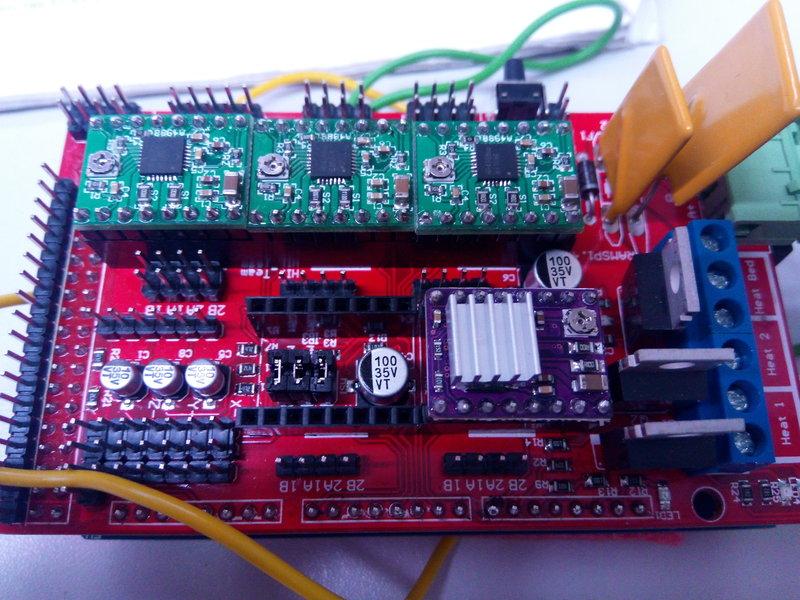

Лучше сразу разобраться что не так. Запитал от USB разъема питание появилось, светодиоды заморгали, на драйверах 0,66B сейчас. А вот на ТМС 2208 ничего нет, бракованный чтоль прислали. У ардуино внешнее питание в разъеме (штырь +, корпус -)?

[3D-SPrinter]

А вот на ТМС 2208 ничего нет

Да кто их знает. Возможно, у них не от общих +5В референс. Даташит на ЧИП надо смотреть.

У ардуино внешнее питание в разъеме (штырь +, корпус -)?

Да.

[Alex Post]

А вот на ТМС 2208 ничего нет, бракованный чтоль прислали.

Может не той стороной стоит? Нужно проверить по маркировкам. А то при подаче питания будет большой бабах. Да и вообще пусконаладочные работы лучше на 4988 проводить, мало ли что.

[Lakki]

Может

Тоже об этом думал, поэтому вначале другой шаговый драйвер вытащил посмотрел маркировку ног, потом точно так же 2208 воткнул, питание подавал все тихо было и без дыма

[Lakki]

Странно что от +9в вчера ардуино не светилась, пошло только через USB. Сейчас буду думать что не так

[Himura]

Доброго времени суток. Вообщем такая проблема: сломалась детальки от 3д принтера и нигде не могу найти её модель.
Выглядит вот так:

Спойлер Сама модель

И крепится вот сюда:

Спойлер Сюда

Может кто-то знает где найти модель, чтоб её распечатать. Буду рад любой помощи!

[Alex Post]

Нарисуй себе сам на https://www.tinkercad.com/ и никому ничего не должен

[barnaul]

Выглядит вот так:

Здесь, должна пойти

https://www.thingiverse.com/thing:372056

[Alex Post]

должна пойти

Ничего она никому не должна. Даже на глаз видно: ось под подшипник в оригинале 8мм и паза под гайку не видно, т к. вставляется скорее всего болт. Остальные размеры тоже не факт что подойдут.
Himura, я вполне серьезно предлагаю: потрать пару часов на изучение тинкеркада путем рисования этой незатейливой деталюхи. Потом не раз это умение пригодится, будешь добрым словом вспоминать
Я то могу накидать по быстрому, но не раньше чем до "большого" компа доберусь. Однако, на эскизе много размеров важных не хватает. Можно, конечно, их на глаз прикинуть, но лучше сам в процессе промеряй. Приобретенный опыт будет бесценным.

[MisleGon]

потрать пару часов на изучение тинкеркада путем рисования этой незатейливой деталюхи. Потом не раз это умение пригодится, будешь добрым словом вспоминать

Александр, ты же вроде преподаешь детям основы 3Д печати и моделирования?

[Alex Post]

Уже нет, но было дело Как раз тинкеркадом чего только не рисовали. Но кружок был по робототехнике, не по 3д. Поэтому пару занятий на изучение тинкера и вперёд, моделить крепления датчиков, моторов, и прочие украшения Если уж детвора 7-8кл за пару занятий осваивает - то взрослому вообще раз плюнуть

[MisleGon]

Если уж детвора 7-8кл за пару занятий осваивает - то взрослому вообще раз плюнуть

Вопрос как раз о детворе, у меня старшой начал интересоваться "Как ты рисуешь?..", а я фиг знает как объяснить, не силен в обучении, сел с деталькой и штангелем за комп и вперед с песней... Может подскажешь, как к вопросу обучения подойти.
