Портальный Фрезер 20х15 см на печатных деталях.

[Lenivo]

Бывают в жизни огорчения...

Но на заднем плане есть запасной патрон.

[AHTOH]

Бывают в жизни огорчения...

В процессе работы или при зажиме? Конечности с глазами не пострадали?

[Lenivo]

В процессе работы или при зажиме? Конечности с глазами не пострадали?

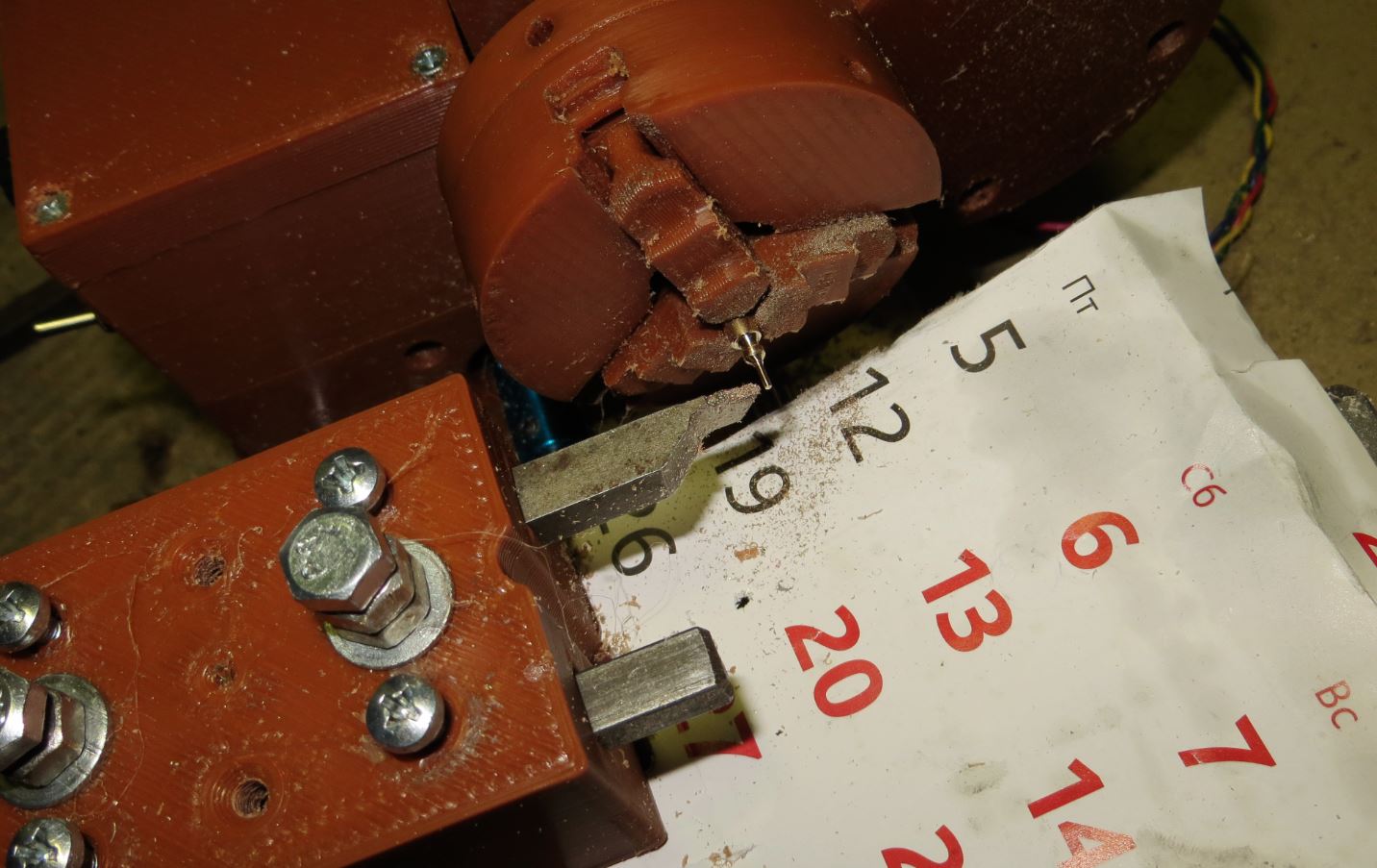

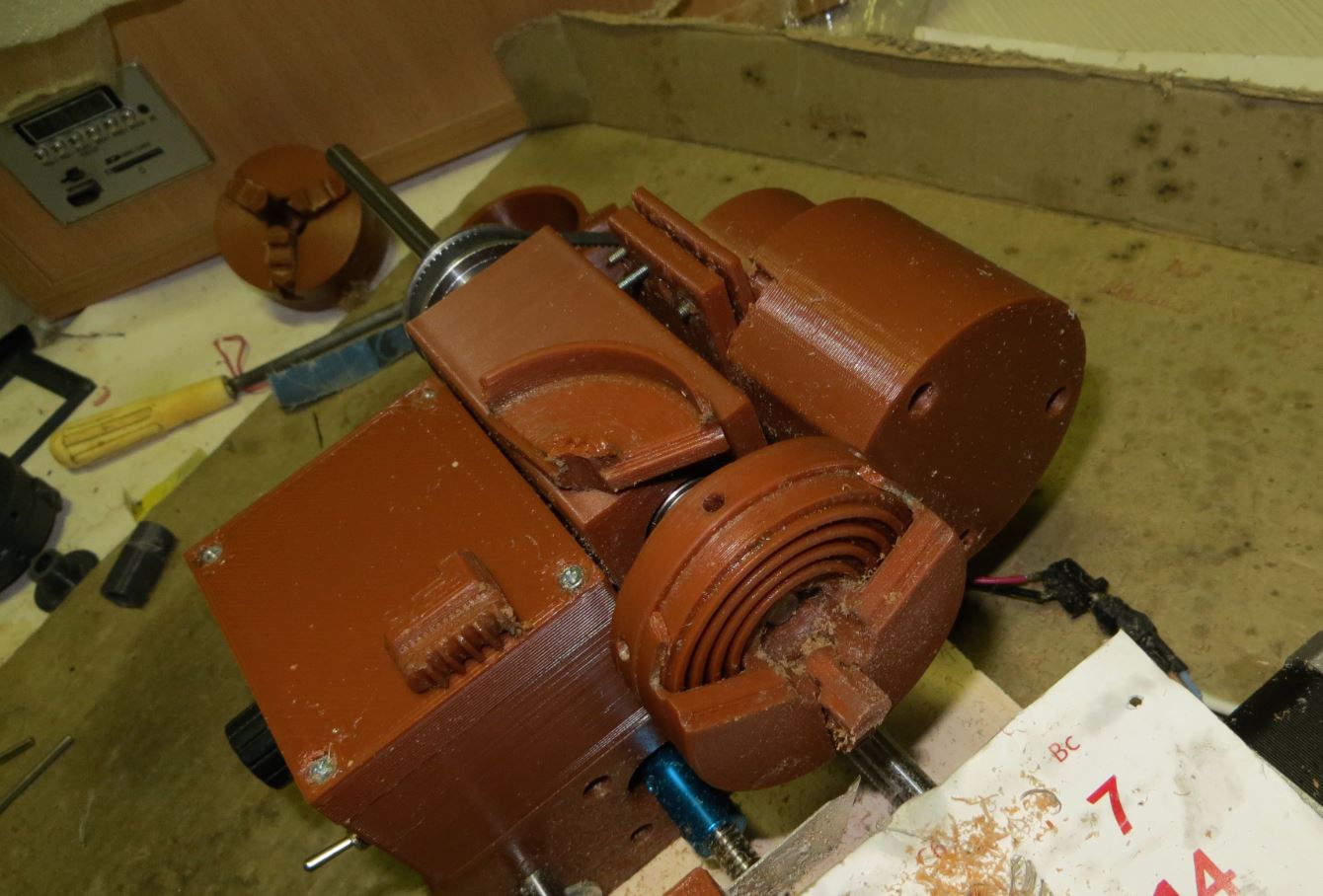

В процессе работы - клин на отрезании заготовки с отверстием поперёк резания - удар был сильный...... Вес очень маленький детальки ничего не спострадало ,даже если бы и прилетело по телу.. Рассматривание под лупой показало - пластик напитал масла и стал хрупким...То есть патрон нельзя маслом заливать - тогда он будет держать прочность.... а так был как полиэтилен - мягко упругий, а стал как бакелит - твёрдо хрупкий..... Правда один кулачёк пока так и не нашёл..... Но у меня есть ещё два патрона собрано....... Но жду прихода с Али стального с полым валом шпинделя, но под большие подшипники... придётся переднюю бабку перепечатывать.

[Lenivo]

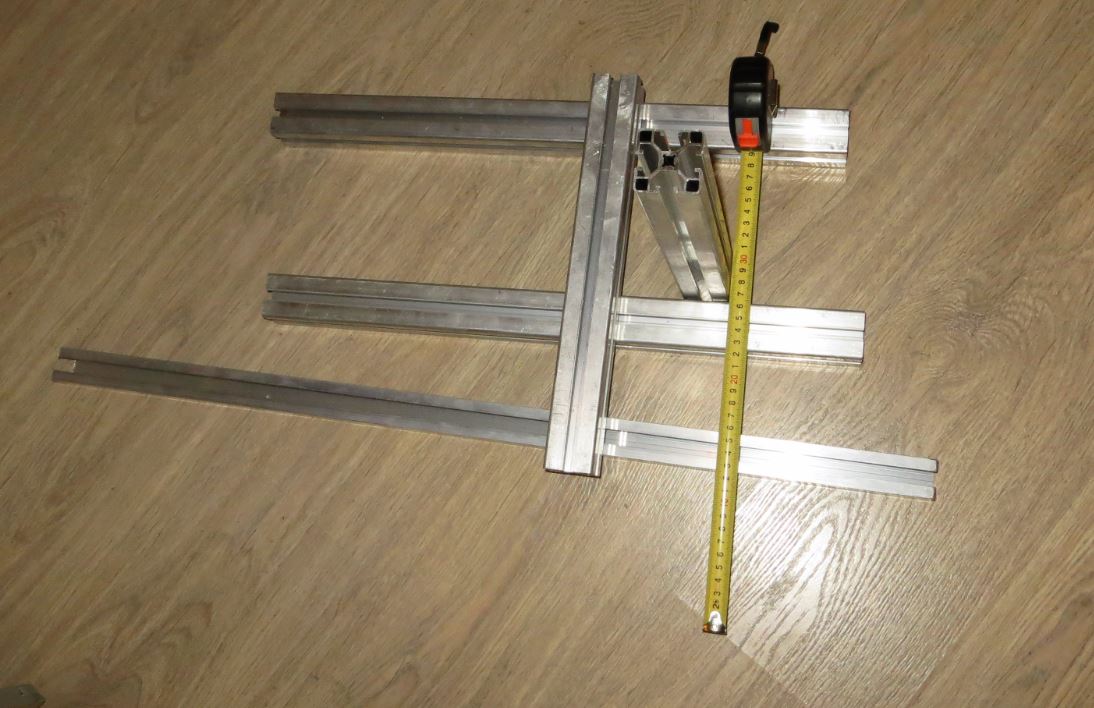

Для станка на стальном патроне рама уже есть...

[AHTOH]

Вес очень маленький детальки ничего не спострадало ,даже если бы и прилетело по телу..

Самое главное что ничего не пострадало.

Рассматривание под лупой показало - пластик напитал масла и стал хрупким...

Как вариант, можно было для опытов что нибудь типа силикона использовать, он более нейтральный.

[antobel]

16зубей/3,175 нашёл на алишке:
https://aliexpress.ru/item/100500208261 ... 8684882201

а здесь 20зубей - ещё больше выбор
https://aliexpress.ru/item/400019773910 ... 0750637025

[Lenivo]

16зубей/3,175 нашёл на алишке:
https://aliexpress.ru/item/100500208261 ... 8684882201

Спасибо, заказал.

[Lenivo]

Прикупил резцов 8 на 8 мм ... а по латуни только один обрабатывает - остальные станок гнут....

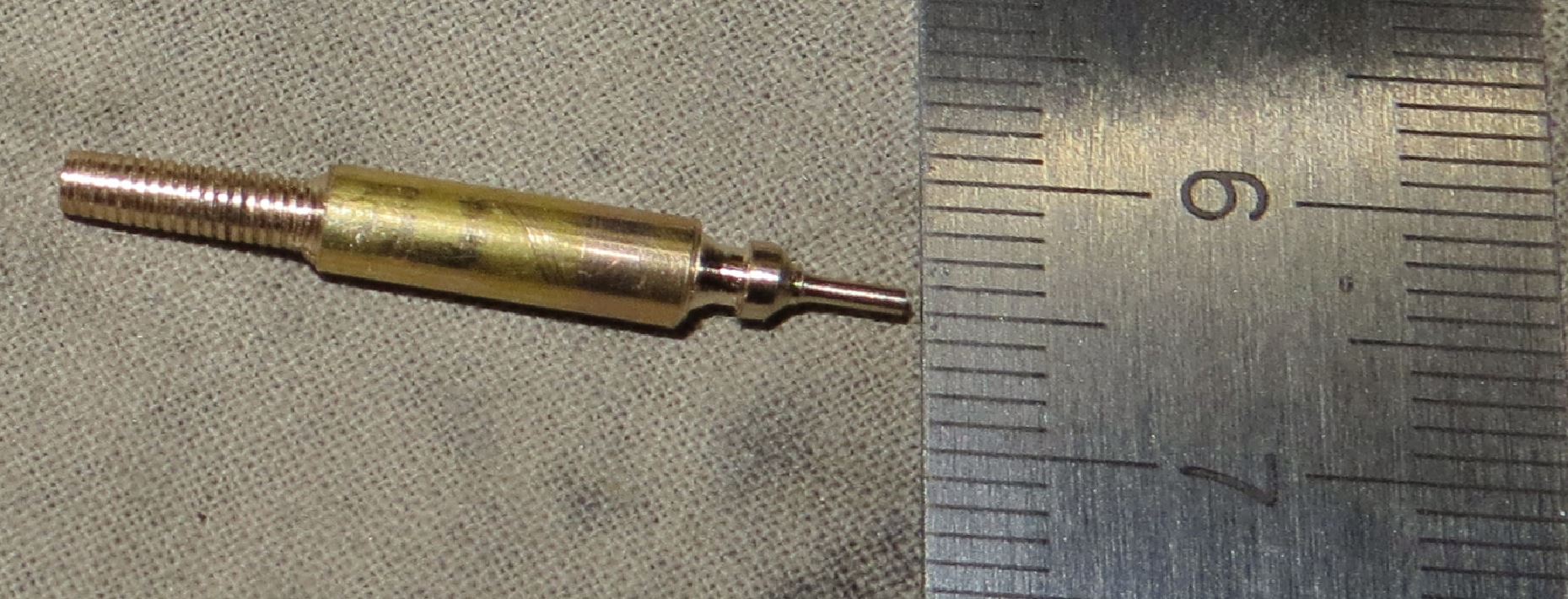

Попробовал минимальную ось проточить - 0,9 мм получилось..... Протачивает .... но не отрезает.....
У свеже напечатанного патрона - зажим не подогнан ... есть биение - зажимает заготовку эксцентриком.....

Буду ждать стальной патрон.... Смотрел на рынке -там самый маленький продают 80 мм .... но он здоровый и тяжёлый для этого станка

[antobel]

Спасибо, заказал.

А не поторопился? они послезавтра в месячный запой уходят всем милиардным табором ))
А вот ссылочку на регулятор оборотов очень бы хотелось.... Я в них не бельмеса...

[Lenivo]

А вот ссылочку на регулятор оборотов очень бы хотелось.... Я в них не бельмеса...

ШИМ регулятор на 10А до 60 вольт постоянного напряжения

ШИМ 10А.JPG (51.92 КБ) 4056 просмотров

https://aliexpress.ru/i/32987313542.html

[antobel]

Я тут радиодомофон коттеджный дарёный починил - и сбылась мечта идиота - наблюдаю печать из соседней комнаты...
А печатается оправка к мотору для пилы - моей конструкции

https://youtu.be/M6cgV_ArODg

[antobel]

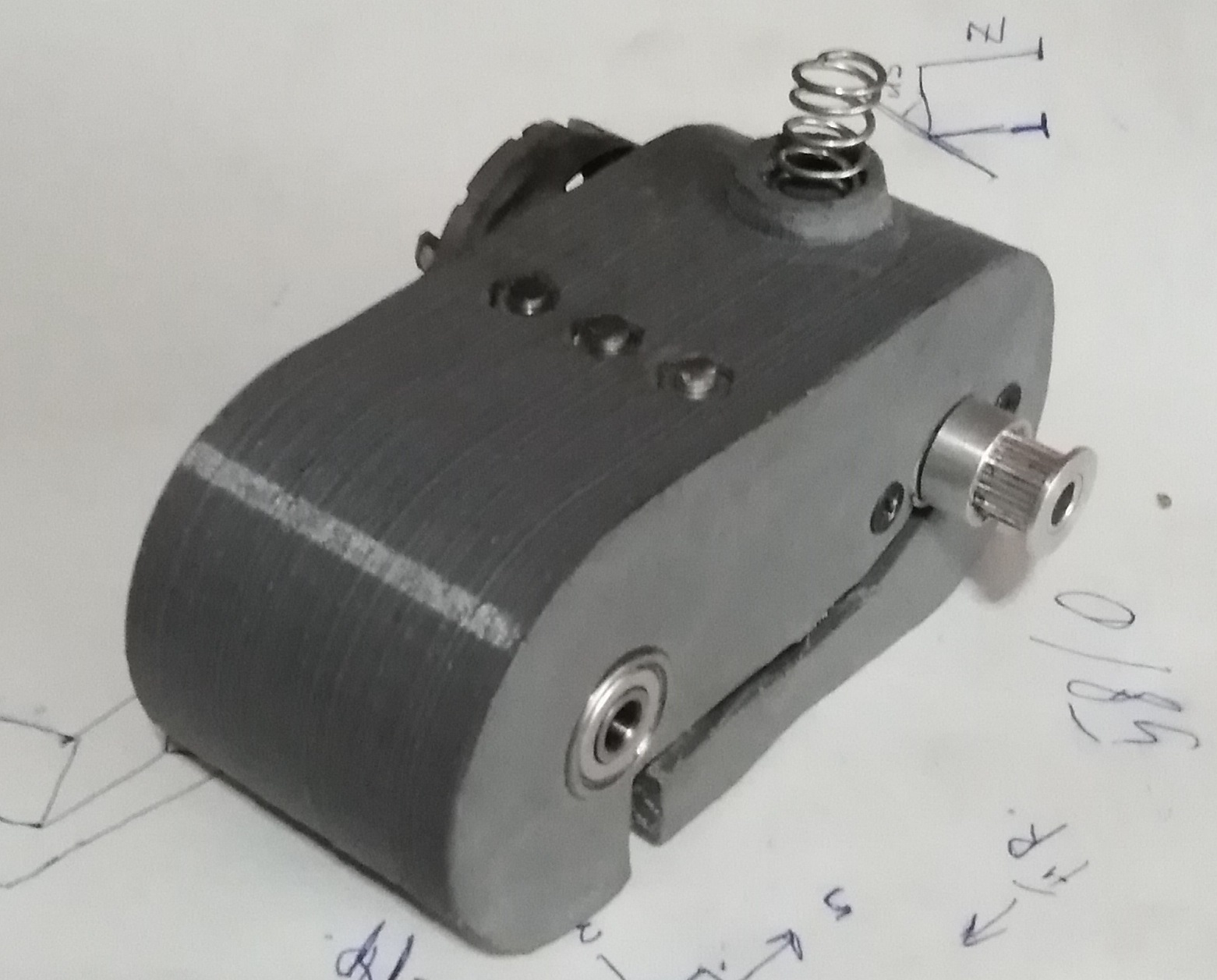

Вот такая фиговина получилась. Шкив левый пока для общего вида, погодю китайского послепраздника

моделька если кому надо

Pilnik_motor.rar

(1.79 МБ) 101 скачивание

[Lenivo]

Шкив левый пока

А пластик какой?
Я для силовых конструкционных изделий только PETG использую -остальные распространённые пластики не держат силовую нагрузку.

[Lenivo]

Выложу информацию по электродвигателям - вдруг кому пригодится

Электродвигатель УАД-52

Электродвигатель УАД-52 .JPG (64.17 КБ) 4011 просмотров

Технические данные и схема подсоединения электродвигателя УАД-52

Электродвигатель УАД-52 4.JPG (43.2 КБ) 4011 просмотров

Электродвигатель УАД-52 6.JPG (69.4 КБ) 4011 просмотров

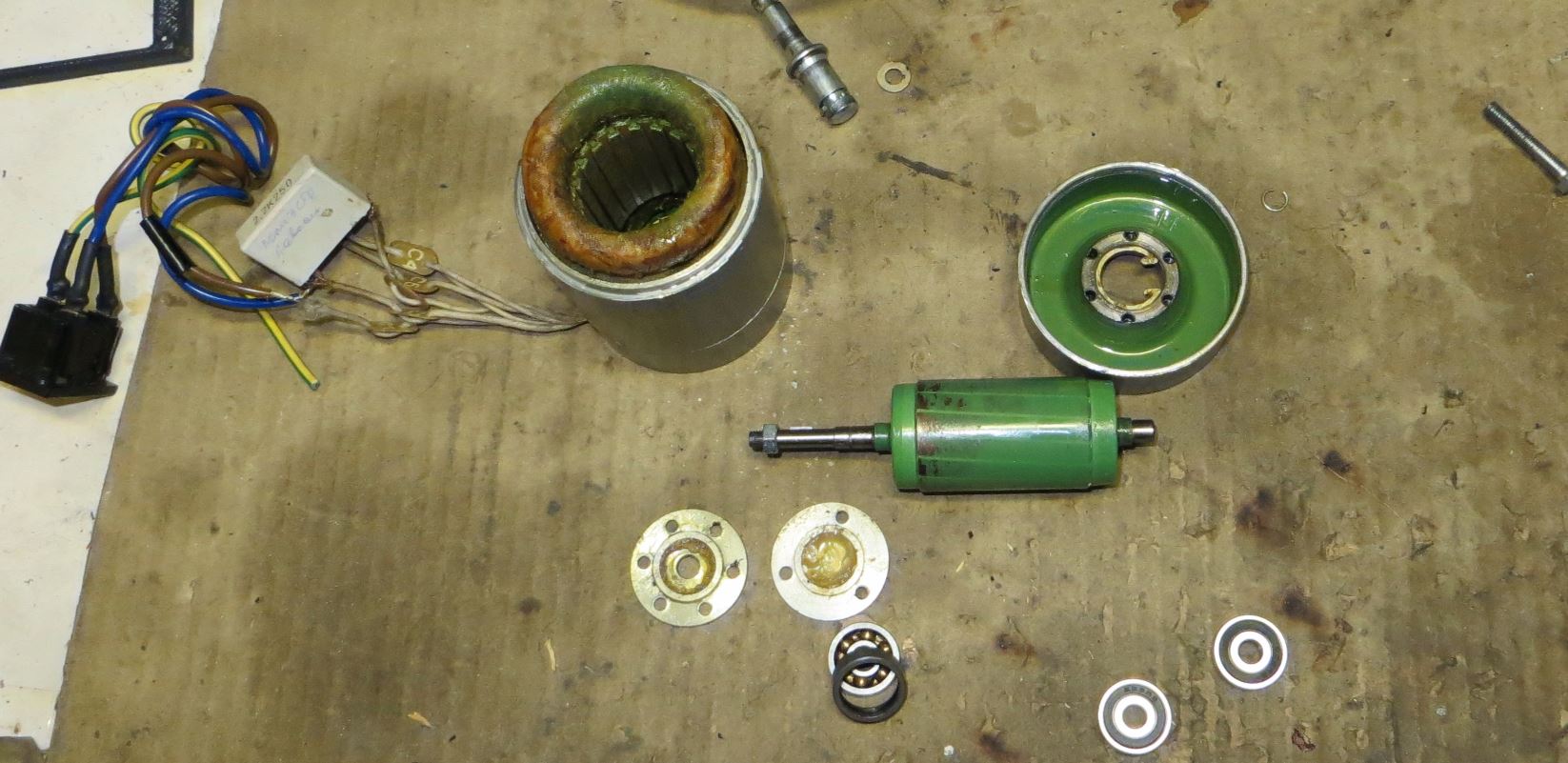

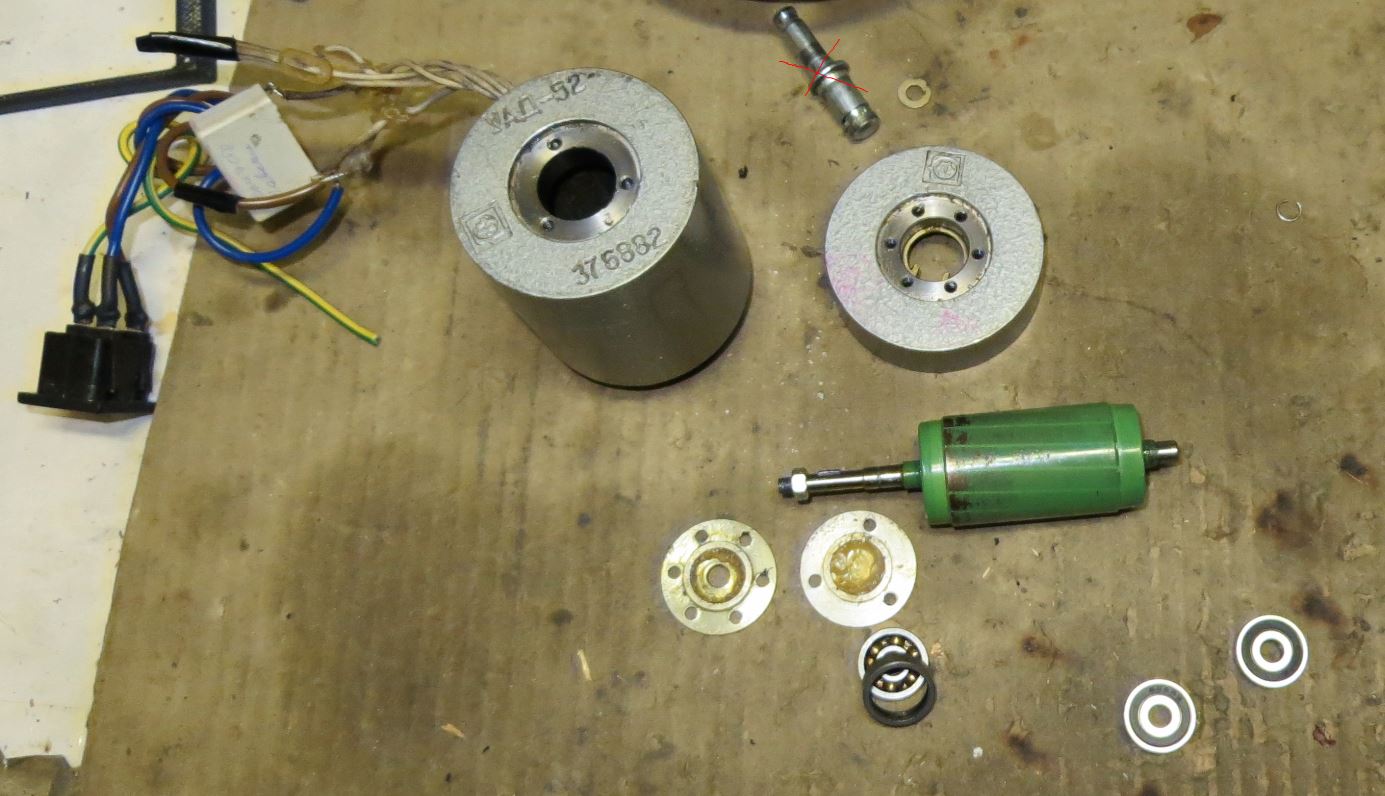

Разборка для замены подшипников электродвигателя УАД-52
В нем применены два шариковых однорядных с зашитой подшипника 60026 - внешний диаметр 19 мм, внутренний 6 мм , высота 7 мм.
Двигатель собран на клею - располовинить двигатель довольно сложно. Передний подшипник удалось снять не располовинивая двигатель. А задний удалось снять только располовинив корпус.

Двигатель просто шикарный по исполнению и по мощности.... Но шумноват.

[Lenivo]

Схема подключения трёхскоростного китайского электродвигателя DAEWOO - 30 ватт на 220 вольт, 50Гц, от пром оборудования.
DAEWOO ELECTRIC MOTOR IND LTD
MOD. A9525CE020 PH.1
V.230 Hz 50/60 AMP 0.266 MAX
RPM 1120/870/560 CAP 1.5 Uf/450WV
MFRS B033701H05

То есть
три скорости 1120/870/560 оборотов в минуту
230 вольт на 50 гц, потребляет в максимуме 0,266 А .... то есть при кпд 60% - 35 ватт где-то при максимуме, а на более меньших скоростях - мощность существенно меньше.
требует пускового конденсатора на 1,5 мкф на 450 вольт

Помучился прежде чем подключить. Информации по нему вообще не нашёл.

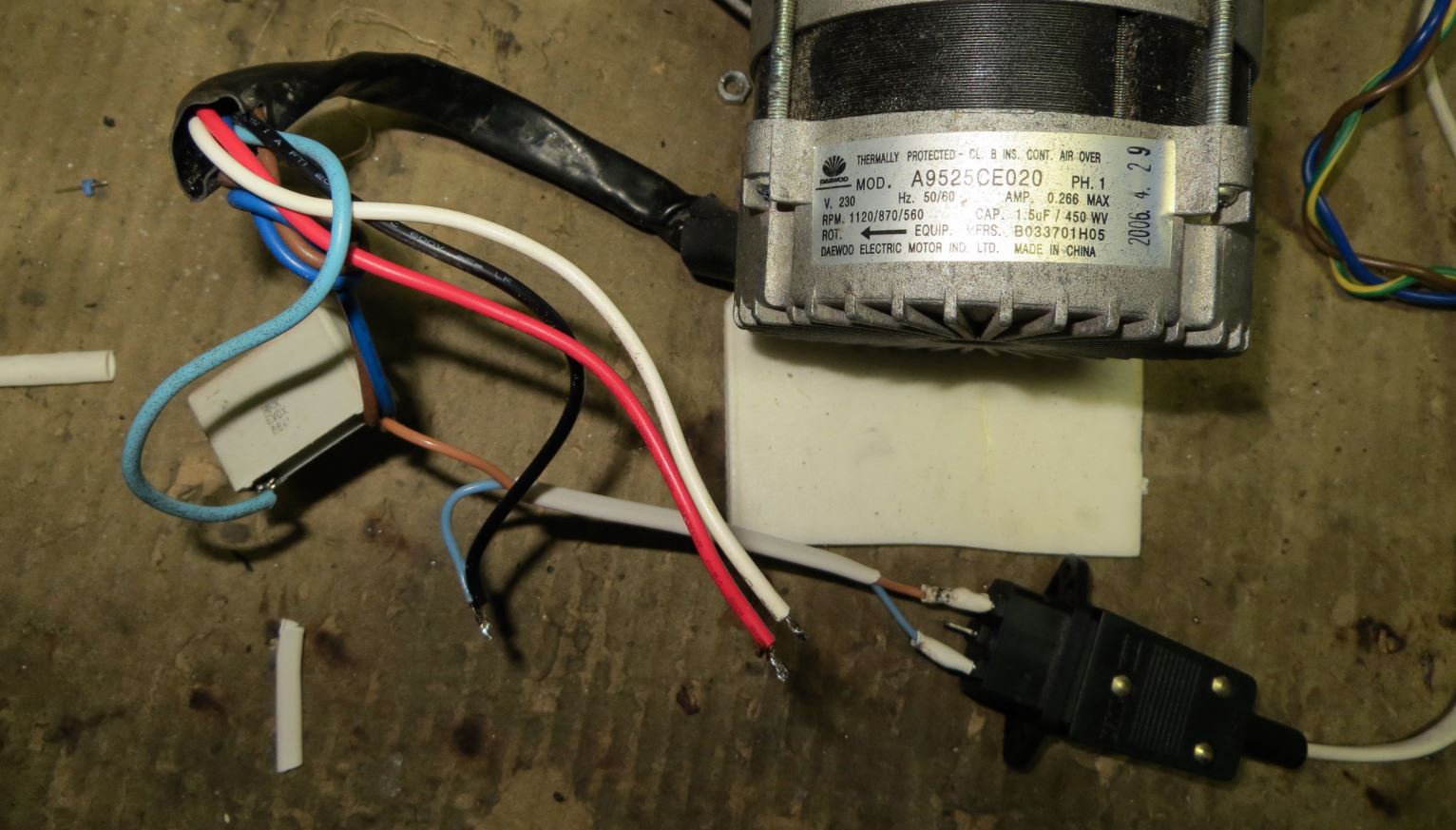

Два провода имеют нулевое сопротивление между собой - СИНИЙ и Коричневый - это провода с термозащитой на 130 градусов - один провод на прямую. подключен, второй через термосопротивление . К этому проводу (а я спаял их вместе, так как не знаю какой с предохранителем , а какой без оного) подключил один сетевой провод и контакт пускового конденсатора. Ко второму контакту кондесатора я подключил голубой провод . Между голубым проводом и сдвоенным проводом сопротивление 704 ома.
Второй сетевой провод подключил к черному проводу - между ним и сдвоенным проводом 532 ома.
Два провода белый и красный для подключения с меньшей скоростью. Между сдвоенным проводом и белым - 764 ома, между сдвоенным проводом и красным 1336 ома.

При всех других комбинациях двигатель не стартовал на всех трёх скоростях самостоятельно без ручной предварительной раскрутки вала двигателя.

Двигатель имеет вал на 8 мм и два закрытых шариковых подшипника. Двигатель рассчитан на долгочасовую работу , очень тихий и почти не греется, но и удельная мощность маловата.
