DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Vladimir74Miass » 09 дек 2017, 12:00

Я ещё совсем новичек в 3d печати, много не знаю, много не умею, но верю что научусь всему необходимому.

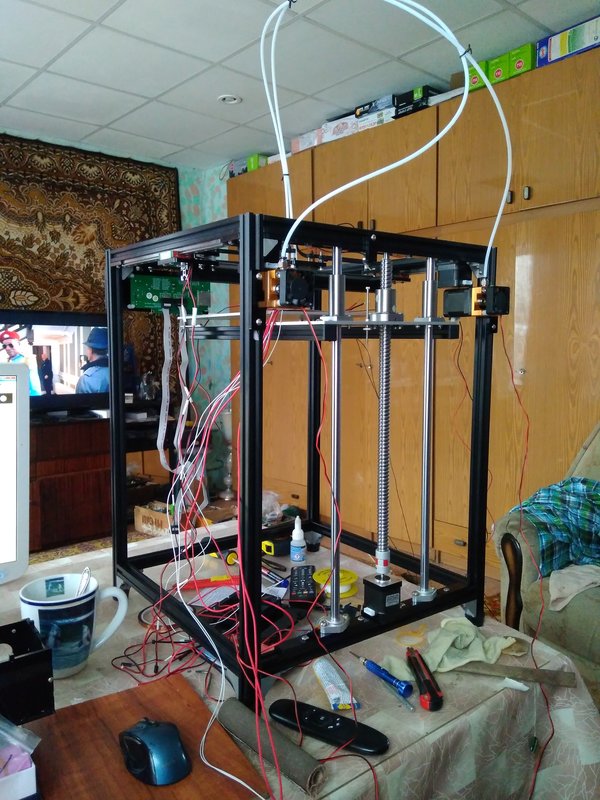

Заказал, получил и уже почти до собирал принтер с Али DXIMTECH DX-3D18930, если можно его так назвать. По стоимости он не сильно отличается от A6, A8, а перспективный задел не плохой: линейные направляющие, алюминиевая рама ), но на этом кажется и всё.

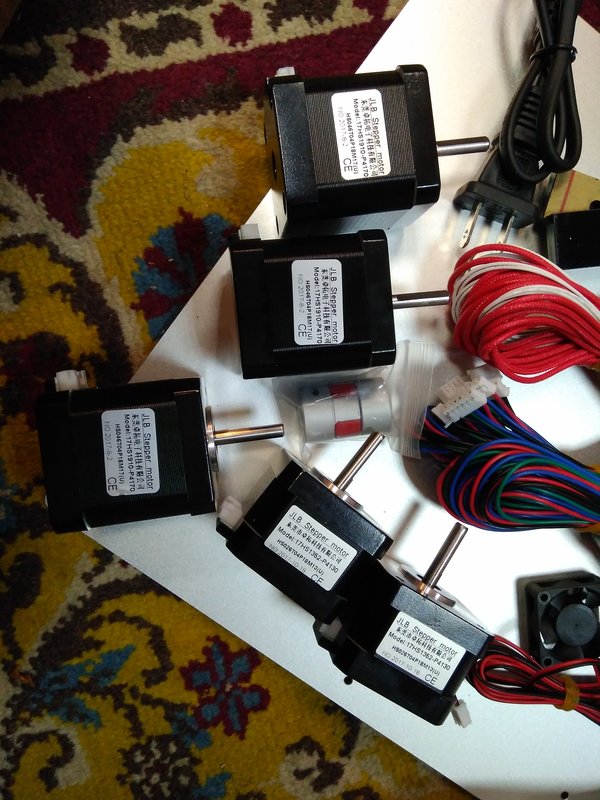

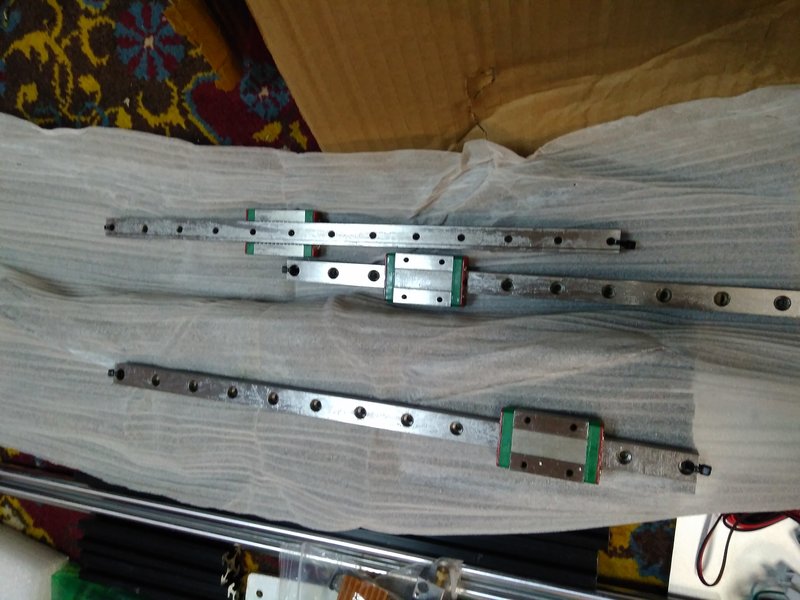

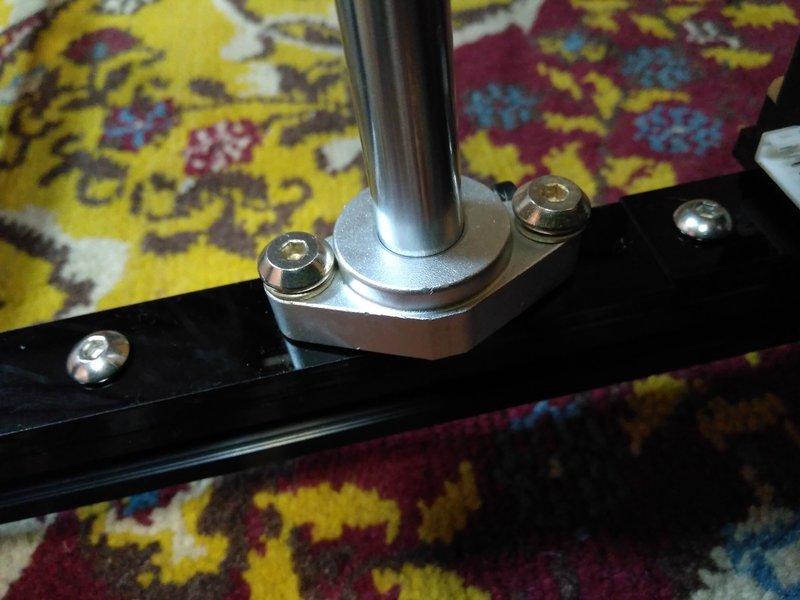

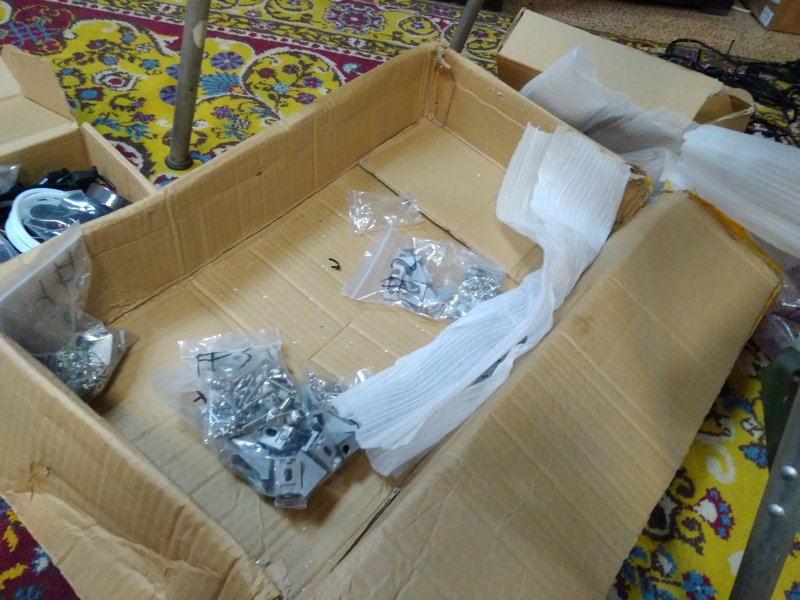

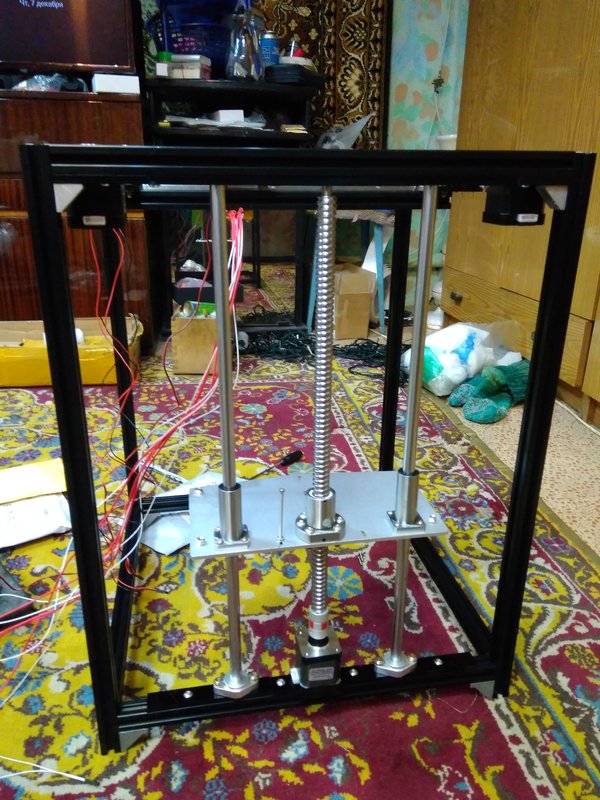

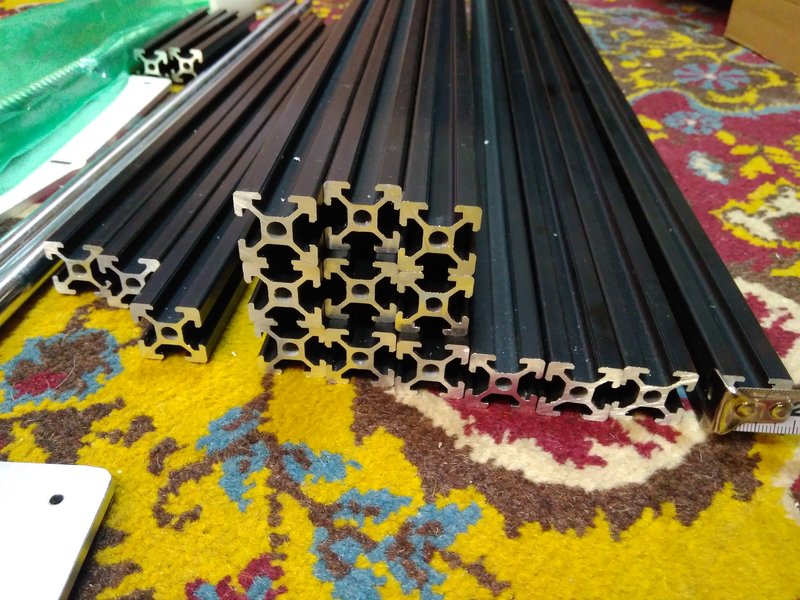

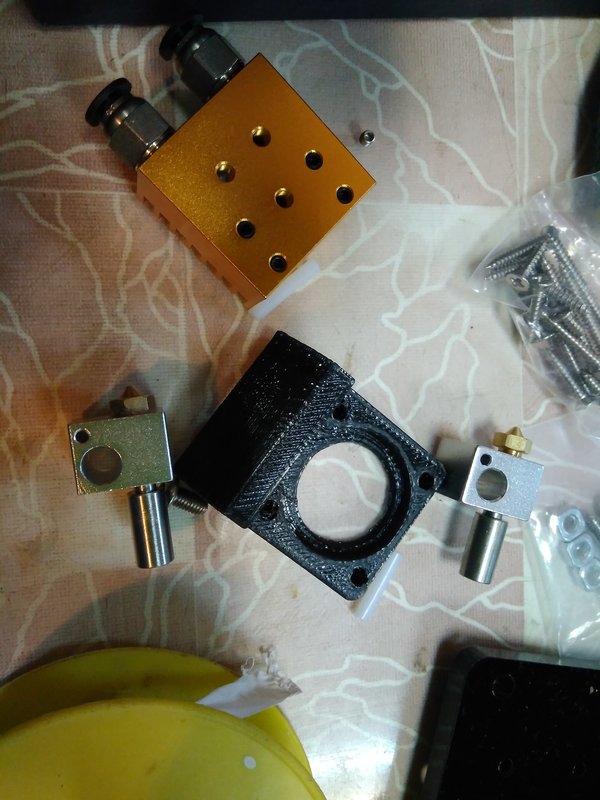

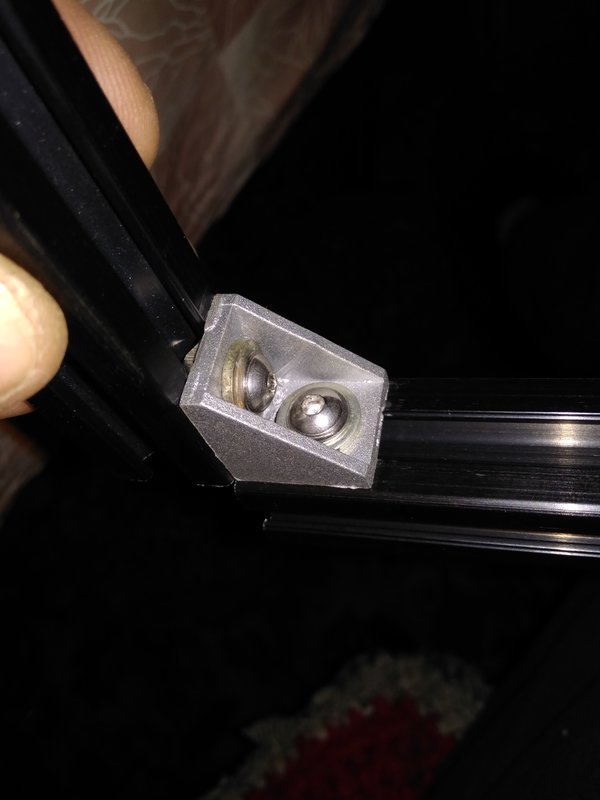

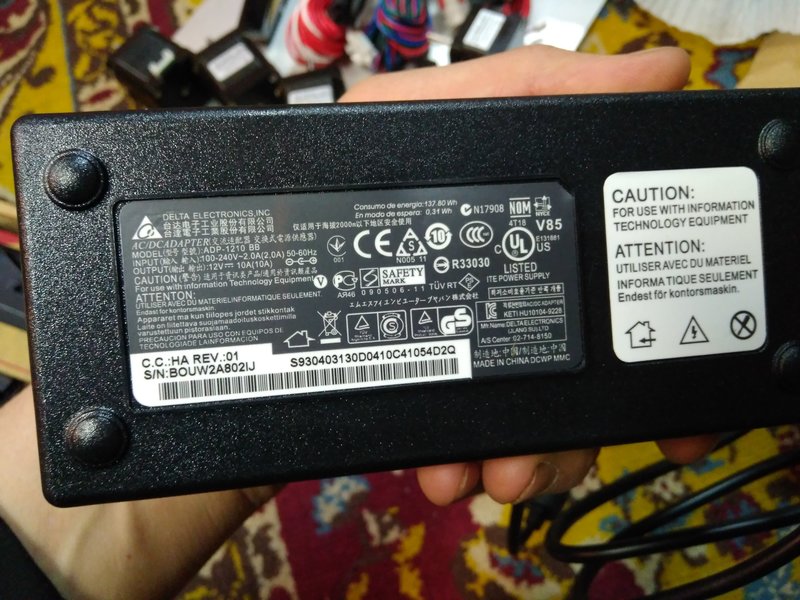

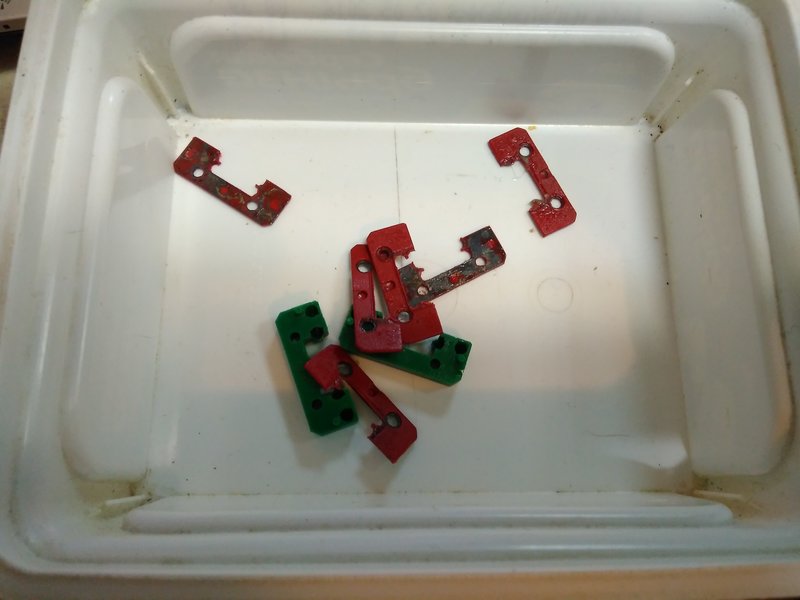

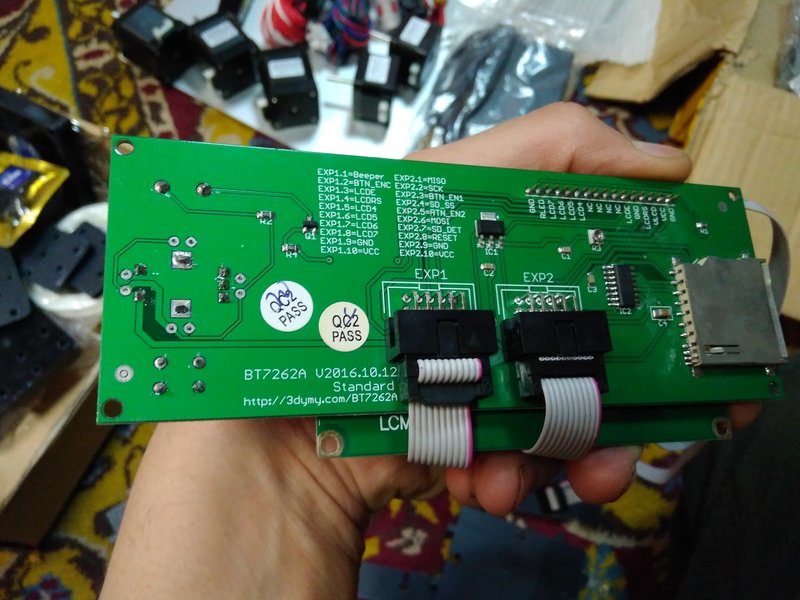

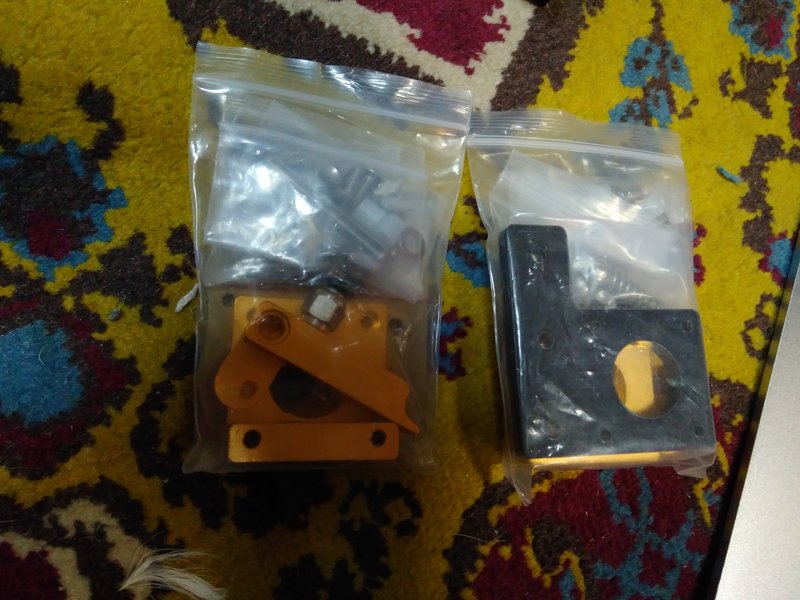

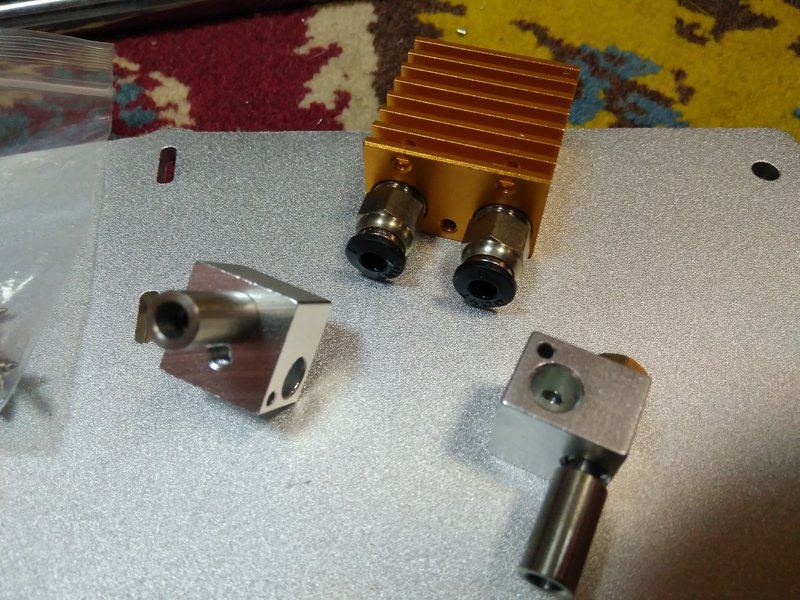

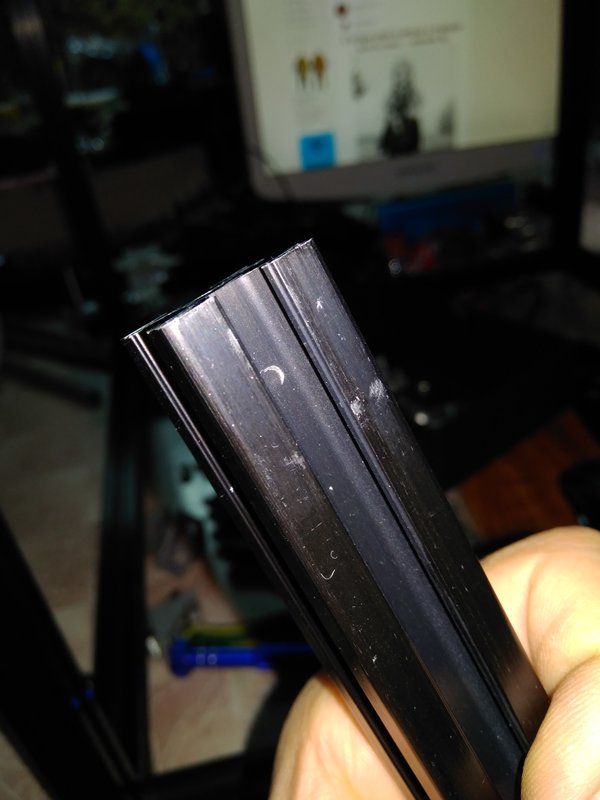

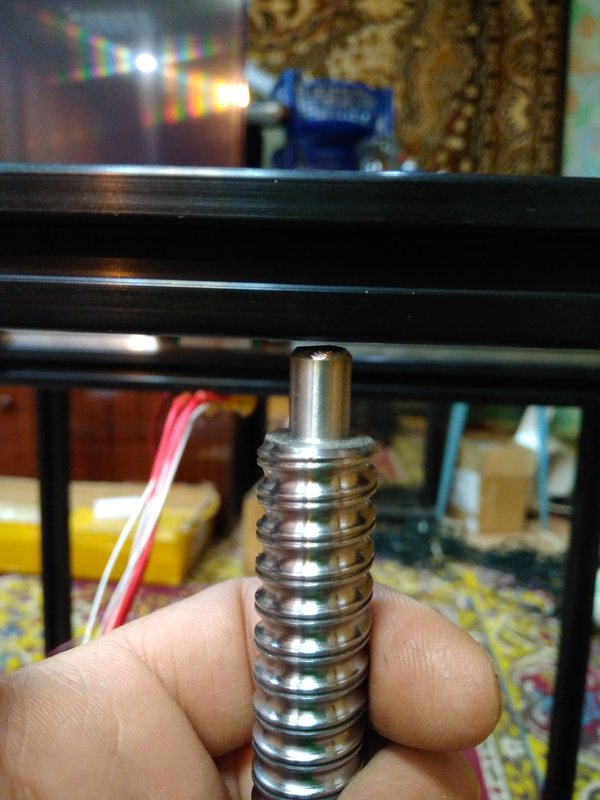

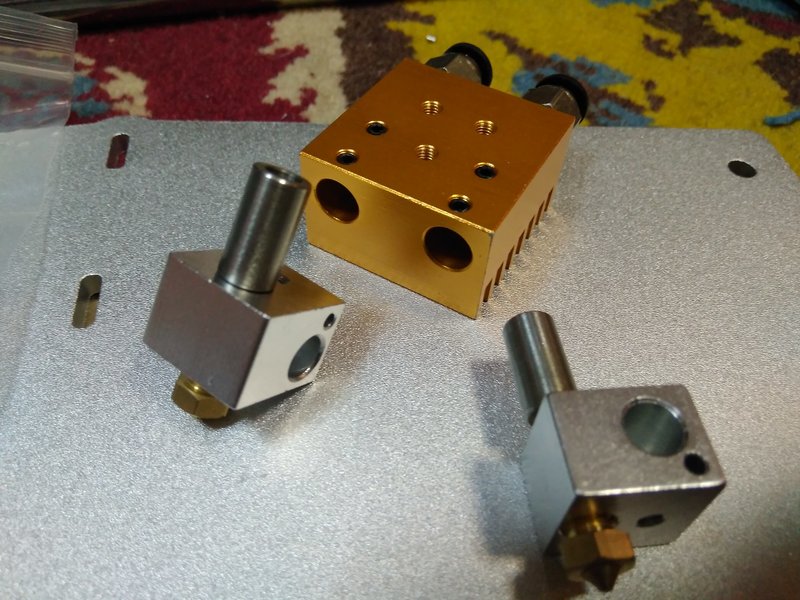

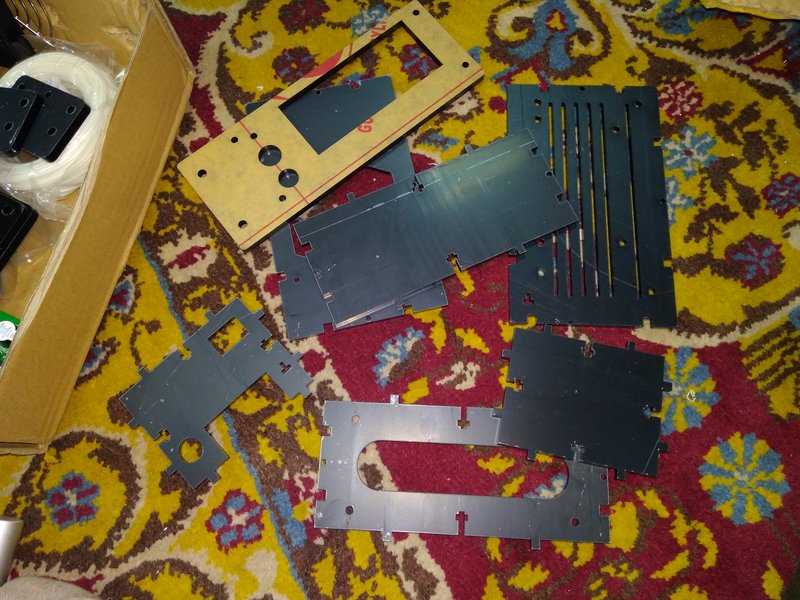

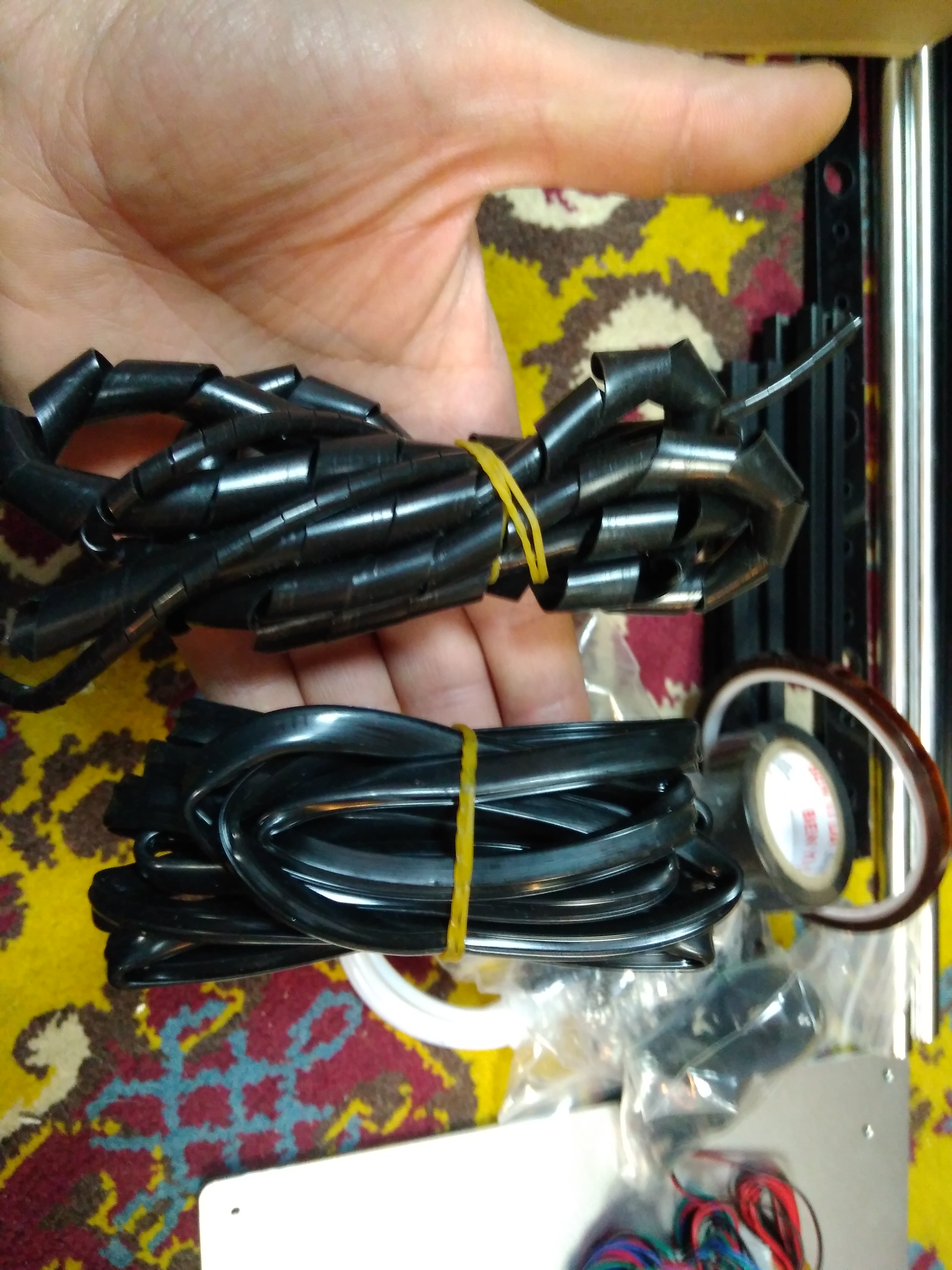

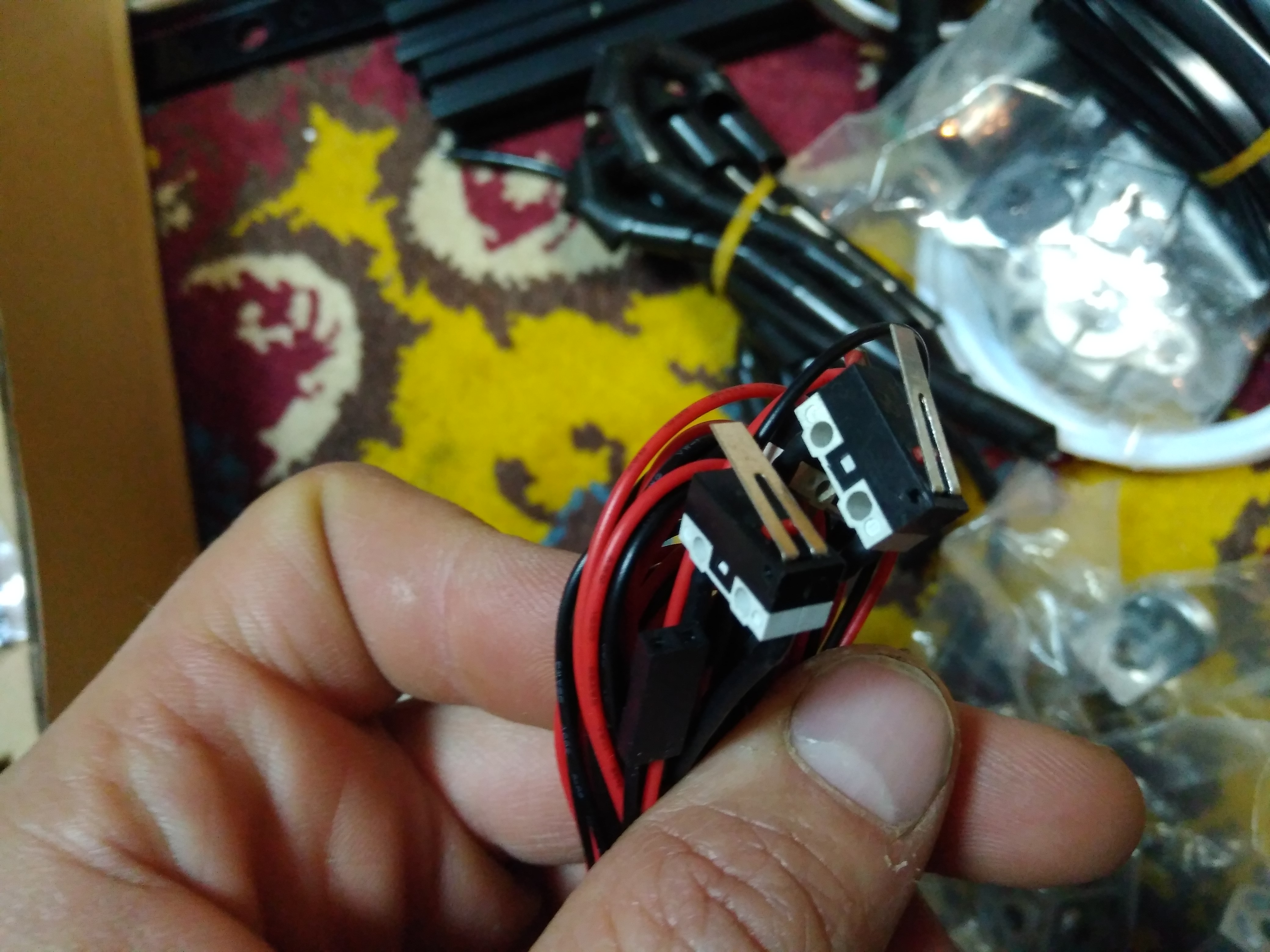

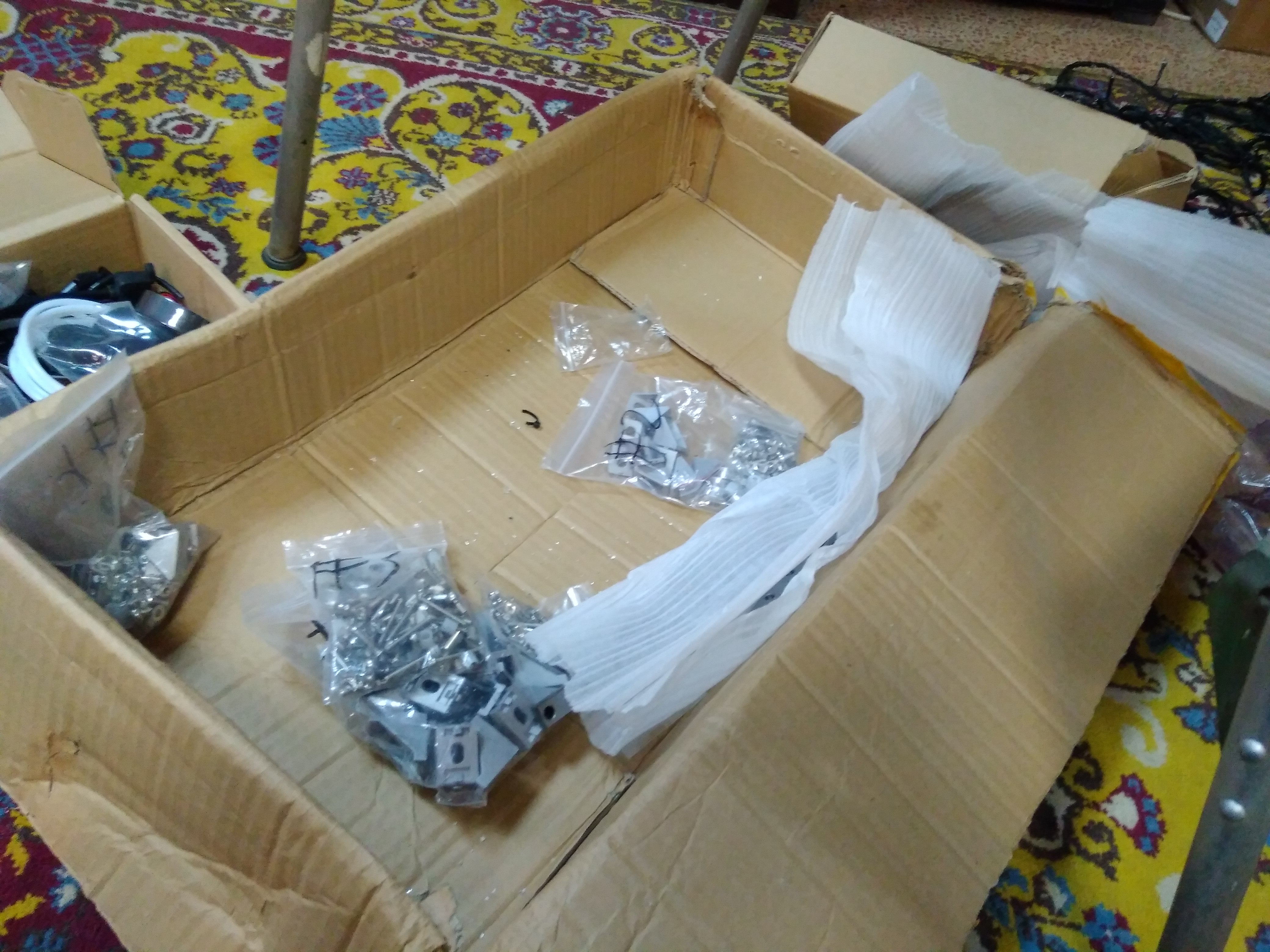

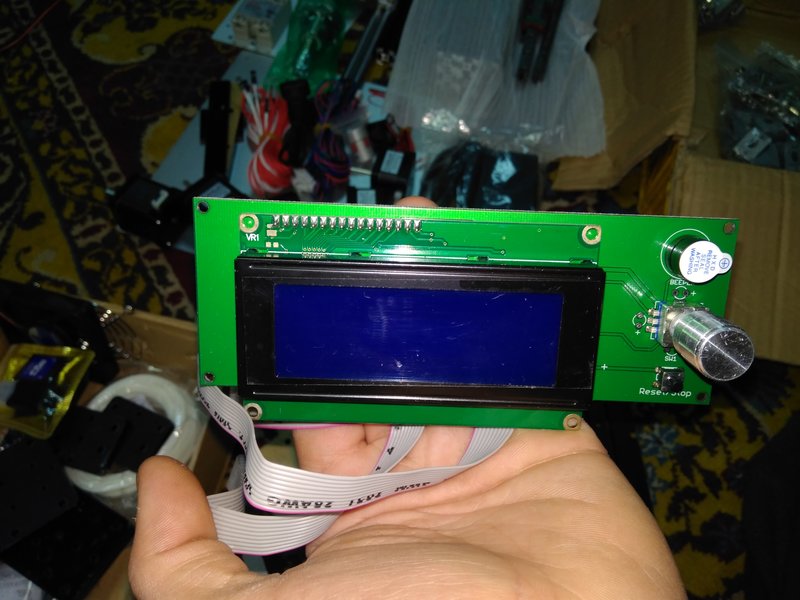

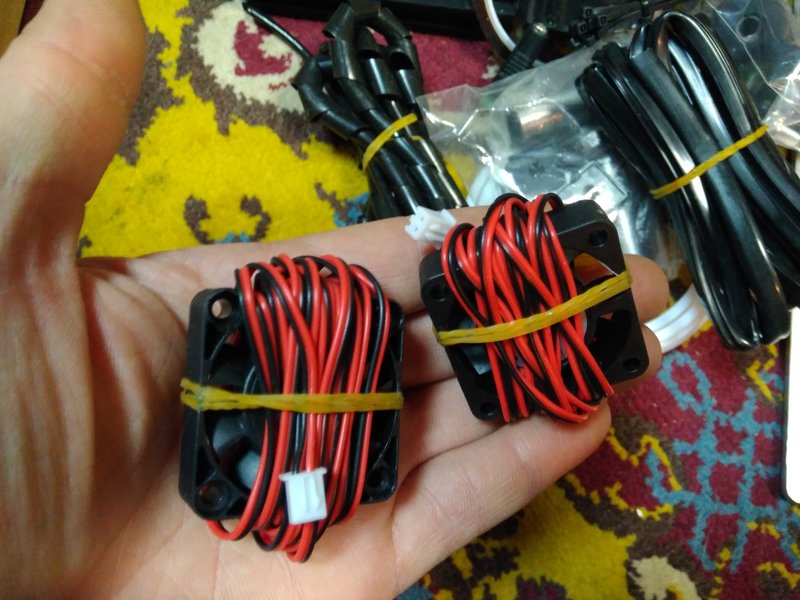

Фото шибко подробные не делал, какие есть:
Спойлер

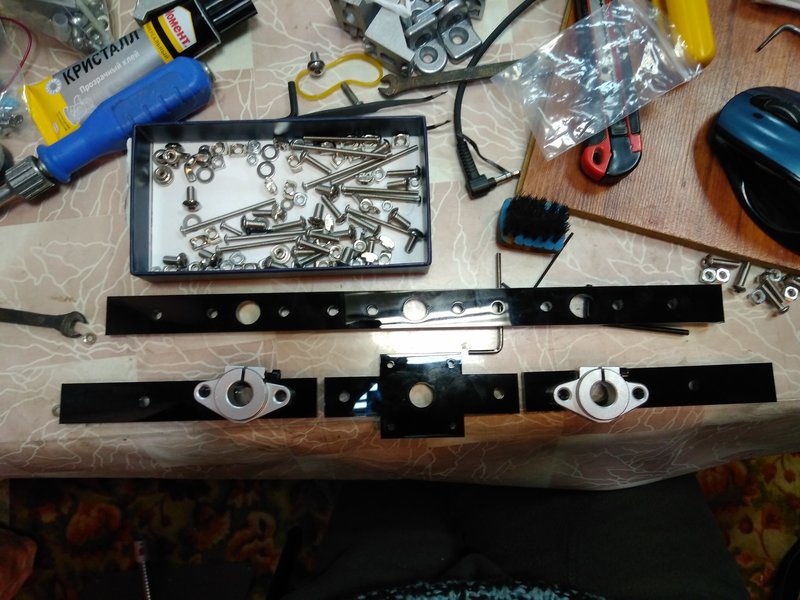

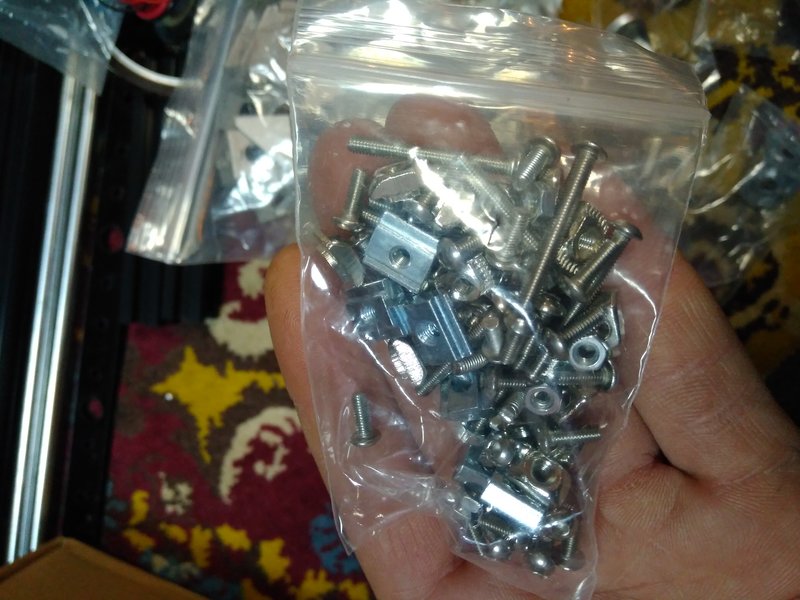

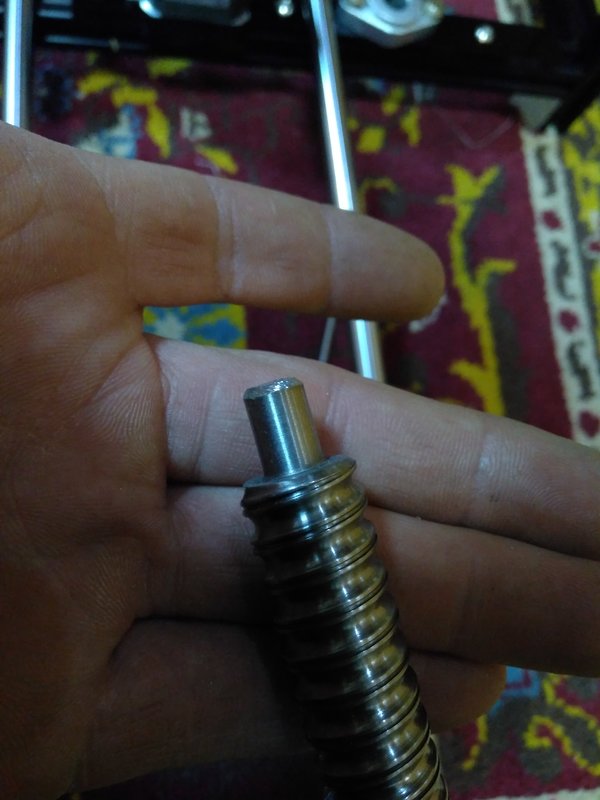

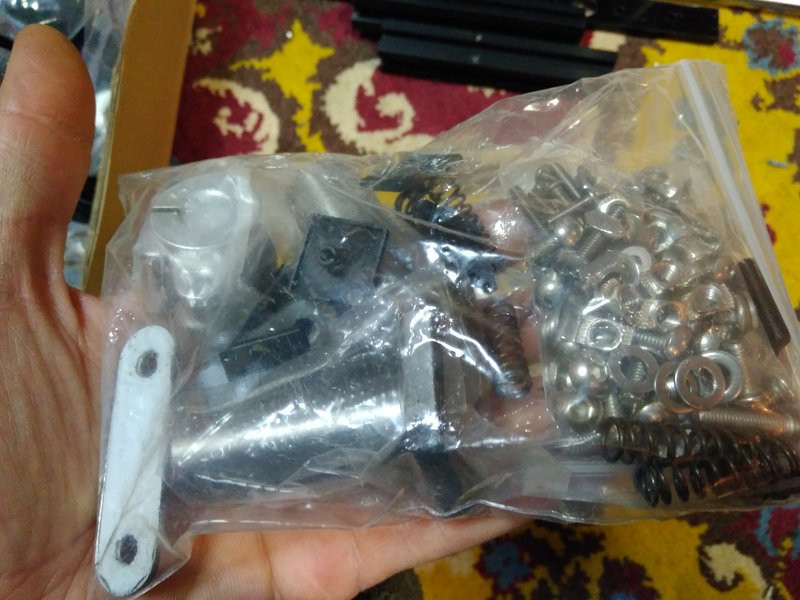

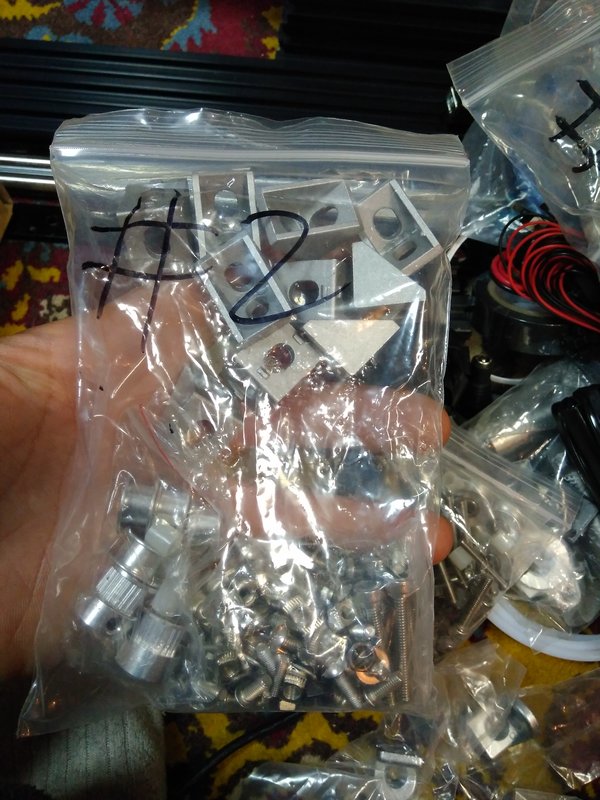

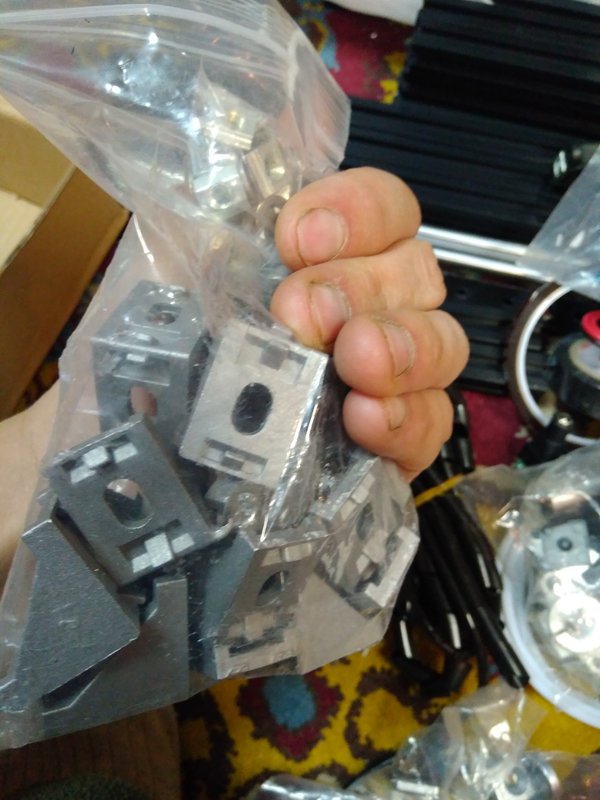

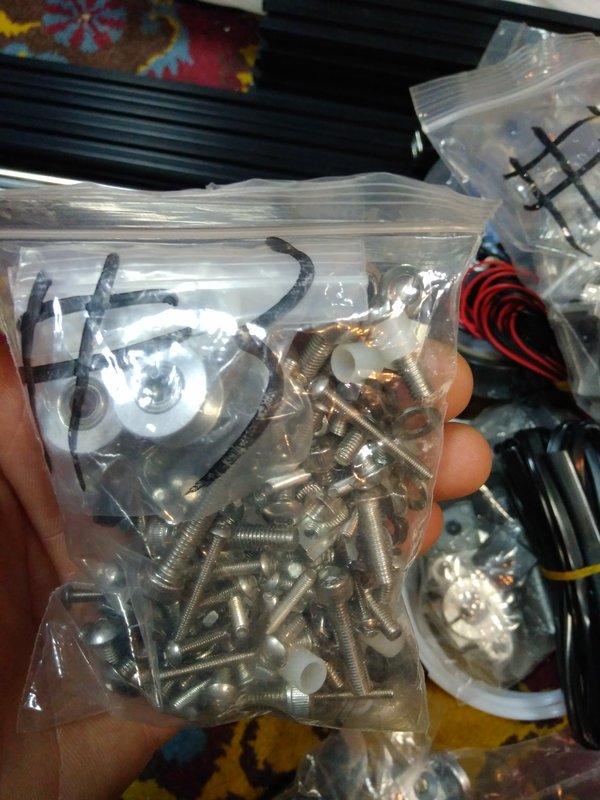

Не могу сказать что разочарован заказом, но в целом это было ожидаемо. Комплектация отличается во многом. В количестве и качестве метизов, болты, гайки, шайбы и прочее, не всегда подходит длина - тогда брал свои, не всегда хорошая резьба на Т-гайках - проходил метчиком. Корпус для электроники не такой как в мануале с флешки, должен был быть напечатанный, а пришел из акрила, не плохой но другой. Червяный вал оси Z не влазил на своё место в раму, между горизонтальными профилями, пришлось сточить пару милимметров на наждаке. Рама - куб принтера по итогу сборки недостаточно жесткая, сказываются мелкие уголки и болты со шлицами под шестигранник. Когда протягиваешь эти болты, грани у некоторых срываются - либо многое от них требую, либо метал у них слабоват, не знаю. Ну главное чтоб он хоть на мылых скоростях печатал без значимых искривлений, а раму можно усилить.

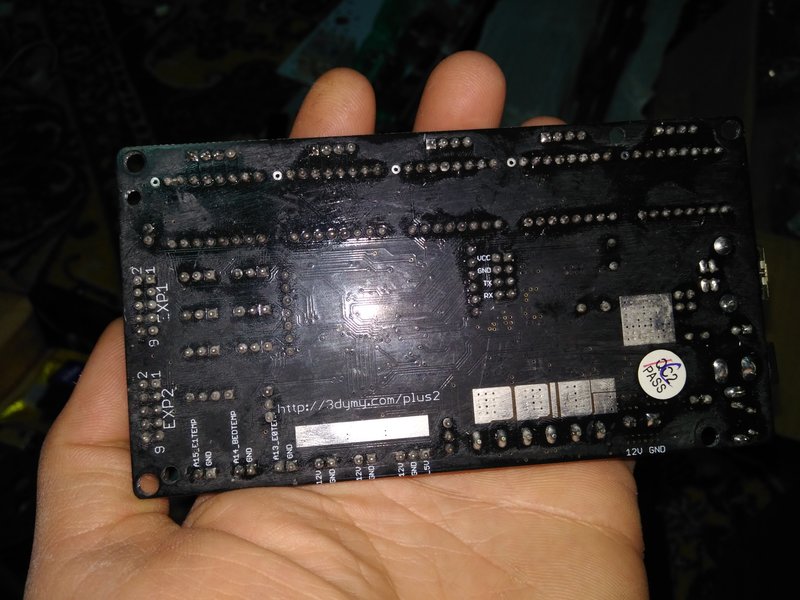

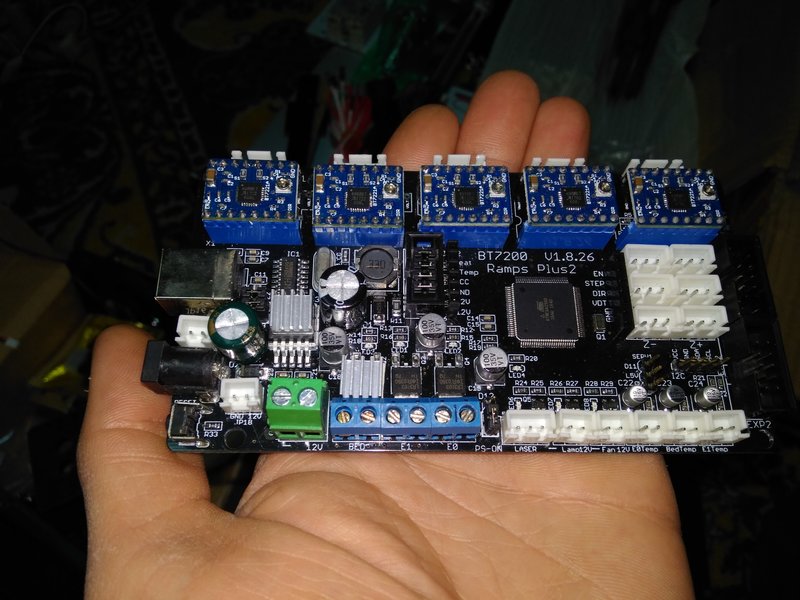

И вот главная незадача для меня, плата управления в комплекте не та что в мануале. Должна была быть такая ramps 1.4, а по факту она вот такая BT7200 v1.8.26 ramps plus 2. Для опытного печатника это наверное простая задача, но не для меня новичка. Мануал этой плате соответствует с большой натяжкой. Комплектные драйвера не возжелали установиться, скачал от сюда https://github.com/3dymy/RampsPlus2, эти встали но на этом пока всё, какой софт нужен для работы, я толком не знаю, а то что идет в комплекте,местами с китайскими иероглифами. Что-то работает(чуть-чуть), а что-то нет. Я ещё не уверен что все кабеля верно воткнул, не говоря уже о том, чтоб проверить, идёт ли, по всем ли кабелям сигнал.
Я на форуме вчера только зарегистрировался, может есть какой-то гайд для таких как я? Мне видимо надо софт путёвый и по моей плате бы мануал.
Чаще всего я тут онлайн: https://vk.com/zvgprof

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение AKDZG » 09 дек 2017, 13:08

Подвигайте осями из Пронтерфейса https://3deshnik.ru/blogs/akdzg/pronter ... -printerom
А потом читайте про слайсеры. Например есть бесплатный слайсер Cura https://3deshnik.ru/blogs/akdzg/obzor-o ... jsera-cura
Модели для начала можно найти на Тинги https://www.thingiverse.com/

А на плате не подписано, куда подсоединять какие двигатели?
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
Vladimir74Miass
Сообщения: 9
Зарегистрирован: 09 дек 2017, 02:18
Имя: Владимир
Откуда: Миасс
Благодарил (а): 18 раз
Поблагодарили: 2 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Vladimir74Miass » 09 дек 2017, 13:50

AKDZG писал(а):
09 дек 2017, 13:08
Подвигайте осями из Пронтерфейса
Оси двигаются но не так. Оси перепутаны и кажется концевики у меня не действуют(

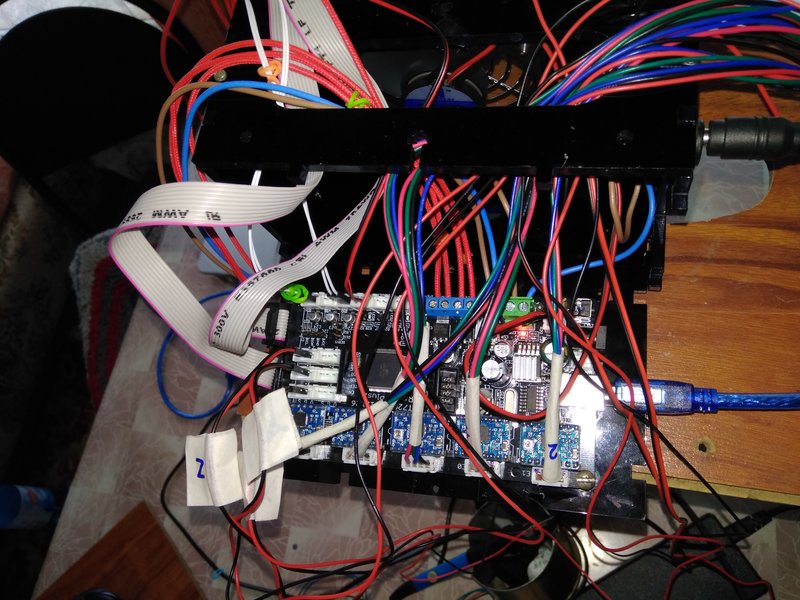

Спойлер







Чаще всего я тут онлайн: https://vk.com/zvgprof

Robert Sa
Сообщения: 578
Зарегистрирован: 30 май 2017, 14:20
Имя: Robert
Откуда: Ереван
Благодарил (а): 42 раза
Поблагодарили: 62 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Robert Sa » 09 дек 2017, 14:00

Vladimir74Miass писал(а):
09 дек 2017, 13:50
Оси перепутаны и кажется концевики у меня не действуют(
они не отрабатывают и слышно гудение когда устанавливается голова в показанном положении? или не доходят до концевиков?
3д Printer 3D-OPEX-G3
Format: A4
Разрешение: 50 микрон
Крейсерские скорости печати: 110,200,250мм/сек
Hotend: Nautilus-1D (водяное охлаждение)
Сопло: 0,35mm
Сеть поддержка: IP, WiFi,client Octoprint(modified)

Аватара пользователя
Vladimir74Miass
Сообщения: 9
Зарегистрирован: 09 дек 2017, 02:18
Имя: Владимир
Откуда: Миасс
Благодарил (а): 18 раз
Поблагодарили: 2 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Vladimir74Miass » 09 дек 2017, 14:03

AKDZG, мне наверное надо вот это всё делать https://3deshnik.ru/blogs/akdzg/nastroj ... d-printera, а я ещё туплю с тем, что у меня в наличии, конфигурация кинематики, тип платы, может ещё что :(

Собрал конструктор а оно не едет
Чаще всего я тут онлайн: https://vk.com/zvgprof

Robert Sa
Сообщения: 578
Зарегистрирован: 30 май 2017, 14:20
Имя: Robert
Откуда: Ереван
Благодарил (а): 42 раза
Поблагодарили: 62 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Robert Sa » 09 дек 2017, 14:08

Vladimir74Miass писал(а):
09 дек 2017, 14:03
Собрал конструктор а оно не едет
прошивка загружена в материнскую плату управления или нет?
ПК видит принтер?
Vladimir74Miass писал(а):
09 дек 2017, 14:03
конфигурация кинематики
у вас , судя по положению ремней CoreXY
Vladimir74Miass писал(а):
09 дек 2017, 14:03
Собрал конструктор а оно не едет

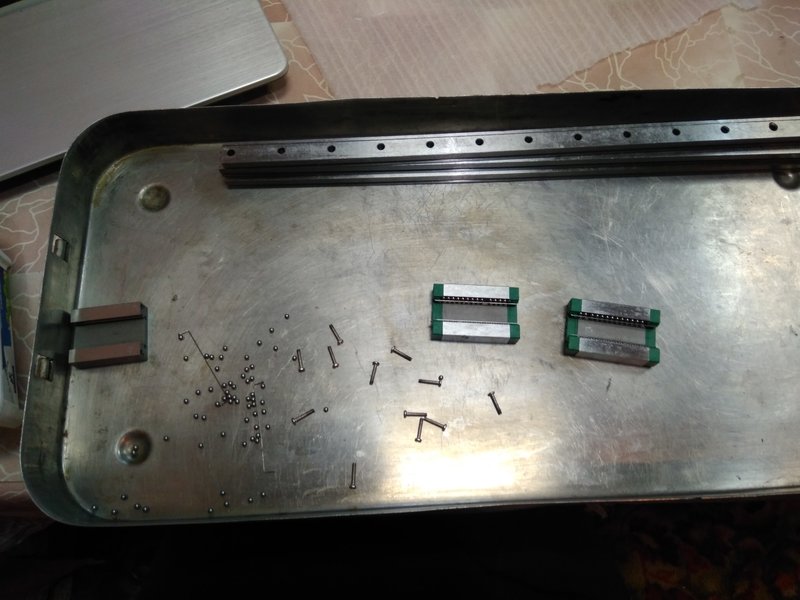

вы уверены что все шарики в блоках подшивников равномерно по кол. установлены после их тотального разбора?

Плата ваша такая , судя по информации из вики - совершенно одинаковя по расположению портов как у Ramps 1.4
http://reprap.org/wiki/Ramps1.4plus
Последний раз редактировалось Robert Sa 09 дек 2017, 14:22, всего редактировалось 2 раза.
3д Printer 3D-OPEX-G3
Format: A4
Разрешение: 50 микрон
Крейсерские скорости печати: 110,200,250мм/сек
Hotend: Nautilus-1D (водяное охлаждение)
Сопло: 0,35mm
Сеть поддержка: IP, WiFi,client Octoprint(modified)

Аватара пользователя
Vladimir74Miass
Сообщения: 9
Зарегистрирован: 09 дек 2017, 02:18
Имя: Владимир
Откуда: Миасс
Благодарил (а): 18 раз
Поблагодарили: 2 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Vladimir74Miass » 09 дек 2017, 14:17

Robert Sa писал(а):
09 дек 2017, 14:08
прошивка загружена в материнскую плату управления или нет?
ПК видит принтер?

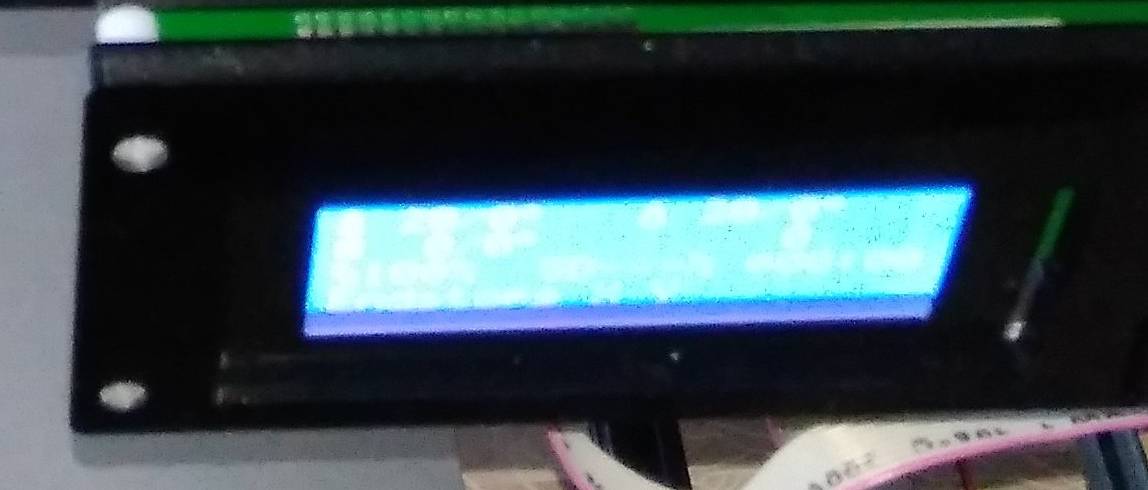

Комп видит. На дисплее принтера вот это при запуске, там уже было.
Спойлер
Чаще всего я тут онлайн: https://vk.com/zvgprof

Аватара пользователя
Vladimir74Miass
Сообщения: 9
Зарегистрирован: 09 дек 2017, 02:18
Имя: Владимир
Откуда: Миасс
Благодарил (а): 18 раз
Поблагодарили: 2 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Vladimir74Miass » 09 дек 2017, 14:21

Robert Sa писал(а):
09 дек 2017, 14:08
вы уверены что все шарики в блоках подшивников равномерно по кол. установлены после их тотального разбора?
Думаю да. Во всех направляющих были одинаковые пропуски шариков. Так и оставил после сборки.
Чаще всего я тут онлайн: https://vk.com/zvgprof

Robert Sa
Сообщения: 578
Зарегистрирован: 30 май 2017, 14:20
Имя: Robert
Откуда: Ереван
Благодарил (а): 42 раза
Поблагодарили: 62 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Robert Sa » 09 дек 2017, 14:24

Vladimir74Miass писал(а):
09 дек 2017, 14:21
Во всех направляющих были одинаковые пропуски шариков
а блоки после установки плавно ездили по рельсам? или рывками по усилию при ручном продвижении?
Фотки содержание на дисплее не видно, не подгружаются , не знаю в чем дело
Покажите в лоб , что на дисплее?
Вложения
Последний раз редактировалось Robert Sa 09 дек 2017, 14:29, всего редактировалось 1 раз.
3д Printer 3D-OPEX-G3
Format: A4
Разрешение: 50 микрон
Крейсерские скорости печати: 110,200,250мм/сек
Hotend: Nautilus-1D (водяное охлаждение)
Сопло: 0,35mm
Сеть поддержка: IP, WiFi,client Octoprint(modified)

Аватара пользователя
Vladimir74Miass
Сообщения: 9
Зарегистрирован: 09 дек 2017, 02:18
Имя: Владимир
Откуда: Миасс
Благодарил (а): 18 раз
Поблагодарили: 2 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Vladimir74Miass » 09 дек 2017, 14:27

Robert Sa писал(а):
09 дек 2017, 14:08
Плата ваша такая , судя по информации из вики - совершенно одинаковя по расположению портов как у Ramps 1.4
Не похоже, разве это одинаковые платы?
Спойлер моя
Спойлер и из вики по вашей ссылке
Чаще всего я тут онлайн: https://vk.com/zvgprof

Robert Sa
Сообщения: 578
Зарегистрирован: 30 май 2017, 14:20
Имя: Robert
Откуда: Ереван
Благодарил (а): 42 раза
Поблагодарили: 62 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Robert Sa » 09 дек 2017, 14:32

Vladimir74Miass писал(а):
09 дек 2017, 14:27
разве это одинаковые платы?
Флософия разводки думаю одинаковая, просто в вашей плате больше разъемов установлено.
плата Plus2 вроде работает с прошивкой репитер. Надо смотреть на дисплей.
3д Printer 3D-OPEX-G3
Format: A4
Разрешение: 50 микрон
Крейсерские скорости печати: 110,200,250мм/сек
Hotend: Nautilus-1D (водяное охлаждение)
Сопло: 0,35mm
Сеть поддержка: IP, WiFi,client Octoprint(modified)

Аватара пользователя
Vladimir74Miass
Сообщения: 9
Зарегистрирован: 09 дек 2017, 02:18
Имя: Владимир
Откуда: Миасс
Благодарил (а): 18 раз
Поблагодарили: 2 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Vladimir74Miass » 09 дек 2017, 14:36

Robert Sa писал(а):
09 дек 2017, 14:24
а блоки после установки плавно ездили по рельсам? или рывками по усилию при ручном продвижении?
Не сказать что прямо идеально, но без люфтов и усилий. Это сейчас не самое главное для меня.
Robert Sa писал(а):
09 дек 2017, 14:24
Фотки содержание на дисплее не видно, не подгружаются , не знаю в чем дело
Покажите в лоб , что на дисплее?
Marlin 1.1.0- RCB
Спойлер
Чаще всего я тут онлайн: https://vk.com/zvgprof

Robert Sa
Сообщения: 578
Зарегистрирован: 30 май 2017, 14:20
Имя: Robert
Откуда: Ереван
Благодарил (а): 42 раза
Поблагодарили: 62 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Robert Sa » 09 дек 2017, 14:39

Vladimir74Miass писал(а):
09 дек 2017, 14:36
Marlin 1.1.0- RCB
ОК, тогда вопрос дублирую, нужен ответ - концевики не отрабатывают и слышно гудение когда устанавливается голова в показанном положении? или не доходит голова до концевиков?
3д Printer 3D-OPEX-G3
Format: A4
Разрешение: 50 микрон
Крейсерские скорости печати: 110,200,250мм/сек
Hotend: Nautilus-1D (водяное охлаждение)
Сопло: 0,35mm
Сеть поддержка: IP, WiFi,client Octoprint(modified)

Аватара пользователя
Vladimir74Miass
Сообщения: 9
Зарегистрирован: 09 дек 2017, 02:18
Имя: Владимир
Откуда: Миасс
Благодарил (а): 18 раз
Поблагодарили: 2 раза
Контактная информация:

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Vladimir74Miass » 09 дек 2017, 14:52

Robert Sa писал(а):
09 дек 2017, 14:39
ОК, тогда вопрос дублирую, нужен ответ - концевики не отрабатывают и слышно гудение когда устанавливается голова в показанном положении? или не доходит голова до концевиков?
концевики не отрабатывают, не говоря уже о том, что не верно двигается по осям. Сейчас что-то вообще только в двух направлениях движется и то не правильно.
Каретка доходит до одного из концевика, жмет его и не выключает двигатель
Чаще всего я тут онлайн: https://vk.com/zvgprof

Аватара пользователя
Чиффа
Сообщения: 378
Зарегистрирован: 09 июн 2016, 08:04
Имя: Сергей
Откуда: Арзамас
Благодарил (а): 14 раз
Поблагодарили: 31 раз

Re: DXIMTECH с Али экспресс - Vladimir74Miass

Непрочитанное сообщение Чиффа » 09 дек 2017, 20:37

Vladimir74Miass, запустилось?
DIY принтер, 28х23х18, директ, прямой привод осей.
