Обзор основных настроек слайсера Cura

Добавлено в закладки: 0

Ссылка на страницу скачивания актуальной версии программы Cura.

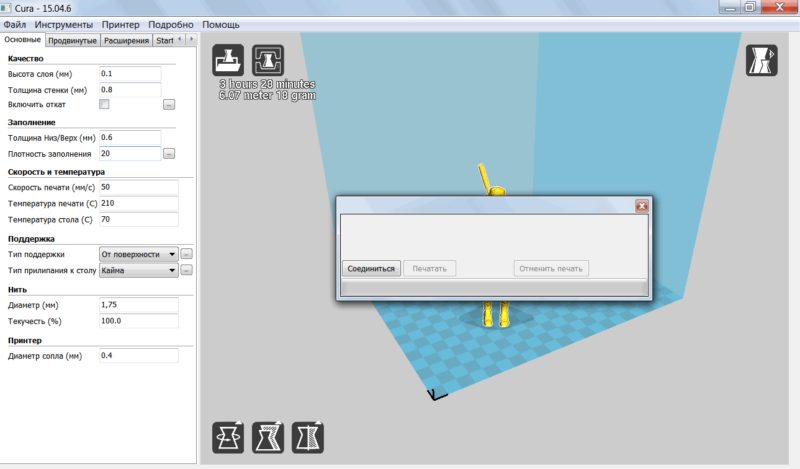

Cura предназначена для перевода 3D модели в G-код и печати на 3D принтере.

2015-10-20_125742
Настройки для 3D принтера Mendel90 и подобных

Первый запуск Cura

Выбираем свой 3D принтер
2015-10-20_1306382015-10-20_130656

Устанавливаем габариты области печати

2015-10-19_181526

2015-10-19_181602



Настройка параметров печати

Вкладка “Основные” настройки

2015-10-19_182405
2015-10-19_191757

2015-10-19_192212

Качество печати

1 – Толщина слоя печати. Зависит от диаметра сопла. Хорошее качество – 1/2 диаметра сопла. Лучшее качество – 1/4 диаметра сопла.

2 – Толщина стенок. Должна быть кратна диаметру сопла. Одинарная стенка – хуже внешний вид, но лучше прочность, если заполнение 100%.

3 – Откат (Ретракт). Всасывание расплава пластика, при переходе на другой островок печати.

Заполнение

4 – Толщина верха и низа детали. Толщина верха влияет если низкий процент заполнения детали и нить сильно провисает. Могут остаться рваные отверстия и торчать застывшие нити пластика.

5 – Процент заполнения детали. Плотность решётки внутри детали. 0% – будет полая деталь. Нужна для прочности и поддержки верхних слоёв.

Скорость и температура

6 – Скорость печати. Учитывается, если не заданы детальные настройки на вкладке “Продвинутые”.

7 – Температура сопла. Зависит от типа пластика. ABS 210-270C, PLA 180-210C.

8 – Температура стола. ABS 105-115C. Для PLA 70C на каптоновом скотче и 0С на синем скотче.

Поддержка

9 – Тип поддержки. Поддержка нужна для нависающих и наклонных поверхностей детали для защиты от провисания нитей:

Нет – не использовать поддержку.
От поверхности – поддержка по минимуму.
Везде – поддержка по максимуму.

10 – Тип усиления адгезии (прилипания) к столу:

Нет – ничего. Только круги вокруг детали
Кайма – увеличение площади детали для лучшего сцепления со столом и защиты от отлипания углов. Настраивается во вкладке “Продвинутые”.
Подложка – решётчатая многослойная подложка под деталь. Используется для деталей с маленькой площадью соприкосновения со столом. Настраивается во вкладке “Продвинутые”.

Пруток (филамент, нить)

11 – Диаметр используемого прутка. Нужно замерить штангенциркулем для точности.

12 – Процентное изменение объёма экструзии нити из сопла. Настраивается для каждой катушки пластика индивидуально. Если щели между нитями на заливке – нужно увеличить, если деталь превращается в месиво – нужно уменьшать.

Вкладка “Продвинутые” настройки

2015-10-19_193619

Принтер (Сопло)

1 – Диаметр отверстия сопла

Откат (Ретракт)

2 – Скорость отката прутка. На большой скорости болт экструдера может сорвать слой прутка и потерять сцепление.

3 – Длина ретракта. Если при переходе сопла на следующую часть детали из сопла вытекает нить – нужно увеличить параметр.

Качество (Первый слой)

4 – Толщина первого слоя. Зависит от кривизны стола и диаметра сопла.

5 – Ширина первого слоя в процентах. Влияет на качество адгезии. Выше – лучше. Если на первом слое щели между нитями – нужно добавлять %.

Скорость (Детальная настройка скорости печати)

7 – Скорость холостого перехода, без выдавливания пластика. На холостом переходе может задевать отвердевшие торчащие нити пластика. Минимальная скорость 80 мм/с.

8 – Скорость печати первого слоя. Ниже – лучше. Рекомендуемая скорость 20 мм/с.

9 – Скорость заполнения детали. Можно больше. Обычно 60-120 мм/с.

10 – Уменьшаем скорость для гладкой верхней поверхности.

11 – Скорость печати внешнего контура. При 20 мм/с получается отличное качество поверхности.

12 – Скорость печати внутренних слоёв контура. Средняя между скоростью заполнения и скоростью печати внешнего контура. При большой скорости влияет на качество внешнего контура.

Охлаждение

13 – Минимальное время печати слоя, даёт слою время на охлаждение перед переходом к следующему слою. Если слой будет укладываться слишком быстро, 3D принтер будет снижать скорость укладки, вписываясь в указанное время. Обычно ставлю 20 сек.

14 – Включение вентилятора для охлаждения детали во время печати. Используется только для PLA – подобных пластиков. На ABS ухудшает сцепление слоёв.

Дополнительные настройки печати

Включение дополнительных настроек

2015-10-19_195454

2015-10-19_195530

Подробные настройки

2015-10-19_195613

Эти же настройки появляются в мини меню вкладки “Продвинутые”

Ретракт – всасывание нити пластика

3.1 – Поднимать сопло над деталью во время ретракта, мм. При перемещении над поверхностью детали, чтобы не задевать застывший пластик.

Контур (Юбка, Skirt) – выдавливание пластика вокруг детали для подготовки сопла к печати детали

10.3 – Количество колец выдавливания пластика вокруг детали.

Охлаждение детали

14.1 – На какой высоте включать охлаждение детали.

14.2 – Минимальная скорость вентилятора охлаждения.

14.3 – Максимальная скорость вентилятора.

14.4 – Ограничение минимальной скорости укладки нити.

14.5 – Отводить сопло от детали для лучшего остывания. Время после которого отводить сопло настраивается в Подробные настройки\Охлаждение\Минимальное время на слой (сек.).

Заливка

5.1 – Делать заливку верхнего слоя. Для печати пустых и открытых деталей (вазы, стаканы).

5.3 – Процент перехлёста нитей. Для лучшего сцепления нитей между ними.

Поддержки

9.1 – Структура поддержек:

Grid – решётка,
Lines – линии. Легче удаляется.

9.2 – Угол наклона поверхности, при котором начинают формироваться поддержки. Ставлю 60 градусов.

9.3 – Плотность структуры поддержек, в процентах.

9.4 – Расстояние от стенок детали до поддержек по осям XY. Чем меньше, тем труднее удалить поддержки.

9.5 – Расстояние от нижней поверхности детали до поддержек по оси Z.

Кайма (Brim) – Увеличение площади соприкосновения детали и стола

10.1 – Ширина поля, в линиях нити.

Подложка (Raft) – нужен для печати деталей с маленькой площадью касания со столом

10.2 – Настройка параметров Raft

Исправление ошибок 3D модели

15 – Автоматическая коррекция некоторых ошибок 3D модели



Дополнительные меню на вкладке “Основные” повторяют настройки из “Подробные” настройки
2015-10-19_201113

Дополнительная меню на вкладке “Продвинутые” повторяет настройки из “Подробных настроек”

2015-10-20_095152

Сохранение настроек в файл и восстановление

2015-10-20_0956392015-10-20_095719

Манипуляции на рабочем столе

Окно рабочего стола
2015-10-20_100051

1 – Вид детали на рабочем столе.

2 – Загрузка файла и добавление 3D модели на рабочий стол.

3 – Запуск печати на 3D принтере или сохранение G-кода программы на SD карту или на жёсткий диск, для автономной печати с SD карты.

4 – Расчётное время печати детали.

5 – Расчётная длина прутка для этой детали.

6 – Расчётный вес детали со всеми дополнительными структурами.

7 – Варианты просмотра детали.

8 – Просмотр загруженной 3D модели детали.

9 – Послойный просмотр детали со всеми дополнительными структурами.

2015-10-20_101940

1 – Послойный просмотр детали со всеми дополнительными структурами.

2 – Общее количество слоёв детали.

3 – Просматриваемый слой.

4 – Внутренняя структура заполнения.

5 – Структура поддержек.

6 – Внешний вид юбки, со всеми настройками.

Поворот детали по осям

2015-10-20_102723

При щелчке левой кнопкой мыши по детали на рабочем столе, в левом нижнем углу появляются пиктограммы:

1 – Поворот детали по оси. Тянем левой кнопкой мыши выбранную ось.

2 – Отображается угол поворота.

3 – Сброс в исходное положение.

4 – Выравнивание нижней плоскости детали, относительно рабочего стола.

Изменение габаритных размеров детали

2015-10-20_111717

1 – Пиктограмма изменения габаритов.

2 – Тянем с зажатой левой кнопкой мыши, для изменения габаритов детали.

3 – Сброс изменений.

4 – Максимальные габариты.

Отражение детали в плоскостях

2015-10-20_113126

Перед печатью

Входим в настройки
2015-10-20_113204

Изменяем вид интерфейса

2015-10-20_113247

Интерфейс программы Cura в стиле программы Pronterface, во время печати.
2015-10-19_171355

Изменяем стартовый G-код

2015-10-20_113416

1 – Здесь мы можем поменять координаты XYZ начального выезда сопла над столом

2 – Здесь настраиваем количество выдавливаемого пластика (E). Положительное значение – выдавить, отрицательное – втянуть. Выдавливание нужно для наполнения сопла расплавом перед печатью, чтобы не было пробела в начале печати.
Этот код вставляется в начале каждой программы.

Внимание! При некорректном закрытии Cura настройки могут сброситься.
