Привет жителям трёхмерного мира;)!

Прошло некоторое время от постройки моего первого монстра… в смысле 3д принтера, я даже имя ему дал Фрэнки Штейн, сборка вышла затянутой, категорически бюджетной (ну а куда сейчас без этого когда гриниики за шэсять деревянных перевалили), кто не читал милости прошу (ссыль), но останавливаться на нем Я естественно не стал. Набив на нем все возможные гематомы не только в умственном, но и физическом смысле, я взялся за сборку не менее “амбициозного “, но при всем при том без претензии на исключительность, очередного 3д принтера.

Шаг первый…

Уже вдоволь намучившись с Фрэнки старшим и как последний дурак ломясь напролом через дебри 3д печати, когда рядом имелось множество протоптанных дорожек Я все же осилил эту тему. Еще на стадии замысла первого 3д принтера Я планировал его как главного помощника в моделировании в том числе и построении себе подобных.

Основной платформой для сборки была выбрана опэн сорсная (ух слово то какое в нашем мире пиратства, плагиата и Китая:) Prusa i2.

“картинка стырена”

Причин на то гора:

-модель давно в интернэтах, есть неимоверная куча мануалов по сборке;

– очень кстати доступность для скачивания готовых моделей для печати, так как Я на то время совершенно не владел 3д кадами от слова вообще;

– доступность большинства материалов в ближайшем строительном магазине; короч одни плюсы

Как всегда встала нерешаемая проблема с направляющими, именно бюджетного сегмента, которую Я решил по своему.



Шаг второй…

В очередной, неясно откуда взявшийся у меня свободный день Я с семьей нечаянно забрел в Костину раму {название изменено намеренно чтоб не палили контору где Я тарюсь ништяками, и не думали чо реклама конеч} Проходя мимо стеллажей с двух этажный дом всякого строительного барахла, нужного и не очень, Я натыкаюсь на мебельную фурнитуру. Ну знаете да, колесики для кресел, запасные ручки, ножки для всех и вся и тд. неважно… Главное что я там нашел направляющие для выдвижных тумбочек но только не те что я использовал во Фрэнке Старшем

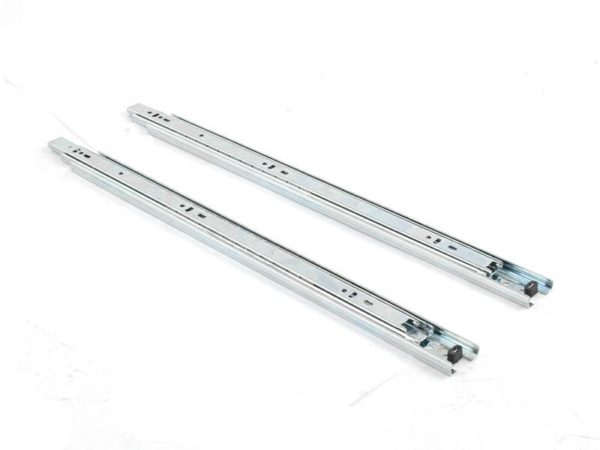

а такие

Их было в комплекте две штуки, но как в анекдоте был нюанс)) (Кто не знает гугл в помощь)) Они были упакованы в какую-то сверх прочную термоусадку, да так стянуты, что не подвигать, не пошатать возможности не было, а через пленку ощущения не те, мужики поймут ;), а покупать чтоб просто посмотреть земноводное не позволяет (это не жена, она у меня красавица, персонаж вымышленный:)). Поэтому, как говаривал один царь П1: – штурман отродье хамское…  дальше по сюжету не подходит;) , вооружившись шурупом с соседнего стеллажа и всеми запасами наглости я вскрыл пленку почти без лишних сомнений… Я честно прибалдел от того, что оказалось в моих руках. Железка реально стоила своих денег, никаких люфтов, даже при вытягивании на полную длину, присутствовал пружинящий эффект, если сдавливать по плоскости, чем не направляющая для оси Y. Не долго думая я кинул в корзину еще не вскрытую пачку и проследовал к выходу, в смысле на кассу:).

Дальше стоял вопрос с осью X, но стоял он не долго:)  Мне свезло намутить частей со списанного лабораторного оборудования, где и подвернулась эта симпатичная прецизионная рельса с кареткой достойной длинны почти 40 см установленной на алюминиевом профиле вместе с ремнем и шкивами. Но в каждой бочке меда найдется сволочная муха, которая все обгадит. Там же на профиль был установлен и двигатель на капролоновой проставке … правда постоянного тока с вхлам разбитым с задней части датчиком и энкодером, и отверстия крепления ни как не совпадали с размерами nema17, печаль беда – ну хреналеделать. К тому времени Френки трудился денно и ночно печатая скаченные детали для Френки Младшего. Времени на печать основных крупных деталей уходило предостаточно, и не раз печать срывалась, в том числе из-за недостатков конструкции, оставлять без присмотра ее было нельзя, и Я, поглядывая одним глазом на печать, установил себе ,как Я считаю, самый лучший кад редактор СолидВоркс (естественно лицензионный)) и потихоньку начал его тыкать. Благо опыт работы со сложными графическими редакторами типа КорелДро имеется (будь он неладен)), освоился быстро инженер ведь всё-таки;) Первый кто был разработан и отпечатан – крепеж для шаговика на ось X. На фото деталь уже в сборе установленная на свое место.

Затем крепления для мебельных линейных направляющих для оси Y

Во всем этом действе принимал непосредственное участие старый по году выпуска, но новый по сути, совковый штангенциркуль, купленный на Измайловской барахолке фотки с собой нет.

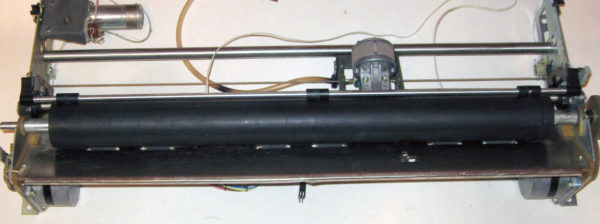

Стоял очень остро, но также не долго, вопрос по направляющим оси Z. Потому что это была основа, всей конструкции, и практика показала, от них зависела напрямую прочность конструкции и качество печати. Намучившись с заеданиями, закусываниями и как следствие перекосами (я молчу про воблинг) На Фрэнке Штейне хотелось какого нибудь простого, но в тоже время не дорогого решения. Уже тогда, отпечатав не одну косячную стоковую деталь каретки z прусы, Я думал почему такую, габаритную деталь по всем плоскостям, не разбили на несколько элементов. Покупать у китайцев дорого и долго, качество не блещет, отступать уже некуда за нами Штэйн старший с неимоверным пробегом в пол катушки Хипс пластика:) Решением было использовать барабаны от матричных принтеров, тех самых:) Мож кто видел такая черная колбаса в принтере:

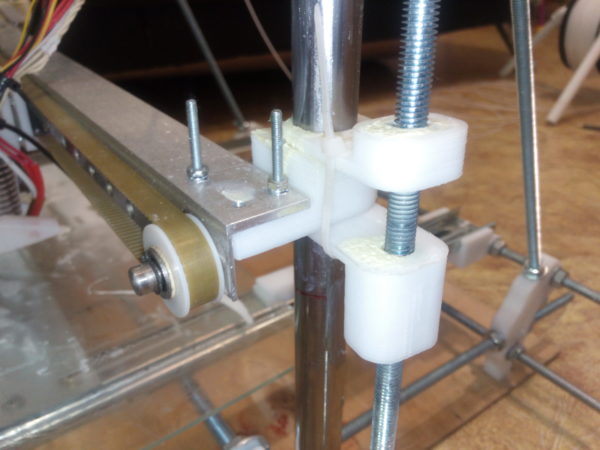

Черная хрень с матом и перекурами спилена, сама основа вала оказалась из стальной  трубки с запаяными концами и швом посередине. Шов был сглажен наждачкой со средним зерном, все царапины убраны наждачкой поменьше и запалеровано микрофиброй с нанесенной пастой ГОИ. Блестит как у кота глаза при виде самки:) Все збс но диаметр, если верить штангелю 19,4 мм, а он мне причин сомневаться не разу не давал. Ни одному китайцу в страшном сне не присниться сделать каретку под такие размеры, а у меня желание ее купить. Короче в характеристиках хипса указано ударопрочный, очень созвучно с износостойкий:)) Долго не тупил придумал форму каретки, как знаете у ребят с ютуба, которые печатают себе в место покупных, там же подсказали использовать полигоны для построения канавок в подшипнике, получилась крокозябра смесь крепления и каретки.

То же самое слева.



Шаг третий…

Купив шпилек м8, гаек к ним и шайб напилив в размер, а именно пополам)) по 50см, начал собирать скелет, все согласно мануалам, получилась шаткая конструкция. Все также вспоминая шишки старых времен был отчерчен и распечатан незамысловатый натяжитель ремня Y

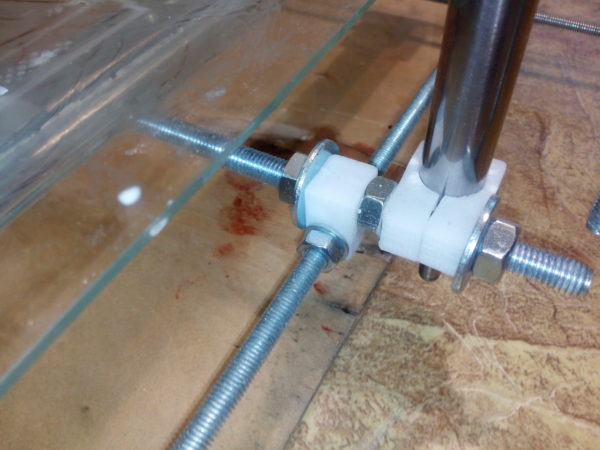

Нижние крепления направляющих Z

пришлось переработать, причем решил привнести свою изюминку и поставил на нижней поперечине шпильку м10 для прочности, эт я уже потом дотумкал, когда настраивал с товарищем туже модель, но со стандартной комплектацией, что у меня железяка от стандартной не меньше, чем в два раза отличается в большую сторону, что надо было все ставить м10-ки.

i2 товарища

I2 МояН

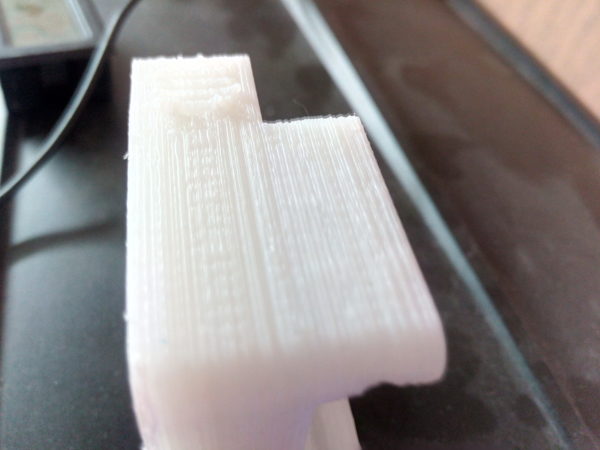

у хрену ли поезд, то есть филамент ушел, хорошая мысля приходит во время когда уже поздно:))) Блян ща еще подумают, что я бух или чего хуже, а сильно пофиг:) Скручивая весь этот агрегат, просверливая, подтачивая, счищая и затягивая там, где это предусмотрено технической документацией в виде статьи (ссыль), столкнулся с непредвиденным, но вполне ожидаемом эффектом. Там где Я пожалел время и пластик и сделал заполнение менее 50 процентов, в купе с баловством в настройках слайсера и установкой толщины стенок и потолков в 1,5 а то и в 1 мм, те самые пресловутые потолки стали отслаиваться от детали. Мне это категорически не нравилось, но поделать я ничего не мог, не перепечатывать же их в самом деле, и пластик тем более подходил к концу, поэтому воспользовавшись американской разработкой для склеивания краев раны- цианокрилатным клеем в простонародье супер клей или клей секунда с использованием суперзатвердителя пищевой содой, все это было восстановлено и приведено в надлежащий вид.



Шаг четвертый…

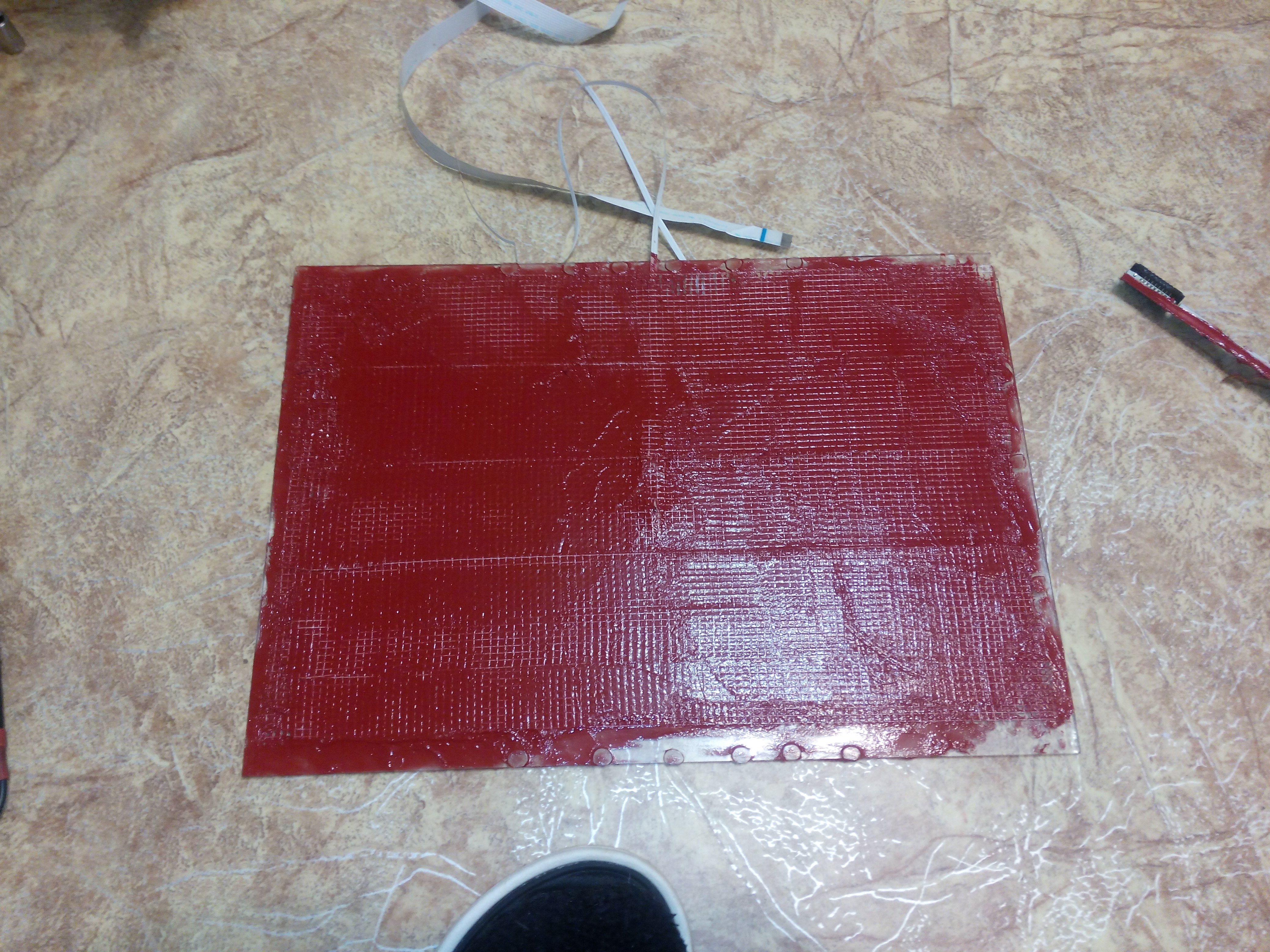

После сборки каркаса пришло время установки механической части, двигателей и электроники. Все размеры были выставлены подогнаны, проверена прямоугольность и перпендикулярность. В чем неизменный плюс, и хрену кто поспорит,  принтера из строительных шпилек, что всегда можно что-то ослабить, подкорректировать и затянуть. В этом вопросе только наверное принтера на конструкционном профиле могут потягаться, но суть вопроса как всегда в цене:). Стол был установлен из обычного стекла без регулировки по высоте и подогрева.  Не, как бы Я не могу сказать, что подогрев я не планировал, планировал, да еще какой. Уже подобрал нихромовую проволоку по длине, опробовал нагрев на 24в лишнем блоке питания, все удовлетворяло. Купил серпянку, термостойкий герметик до 600 градусов жары, термистор дернул из аккума от ноутбука, на 10кОм там стоят, закатал первый слой с термистором.

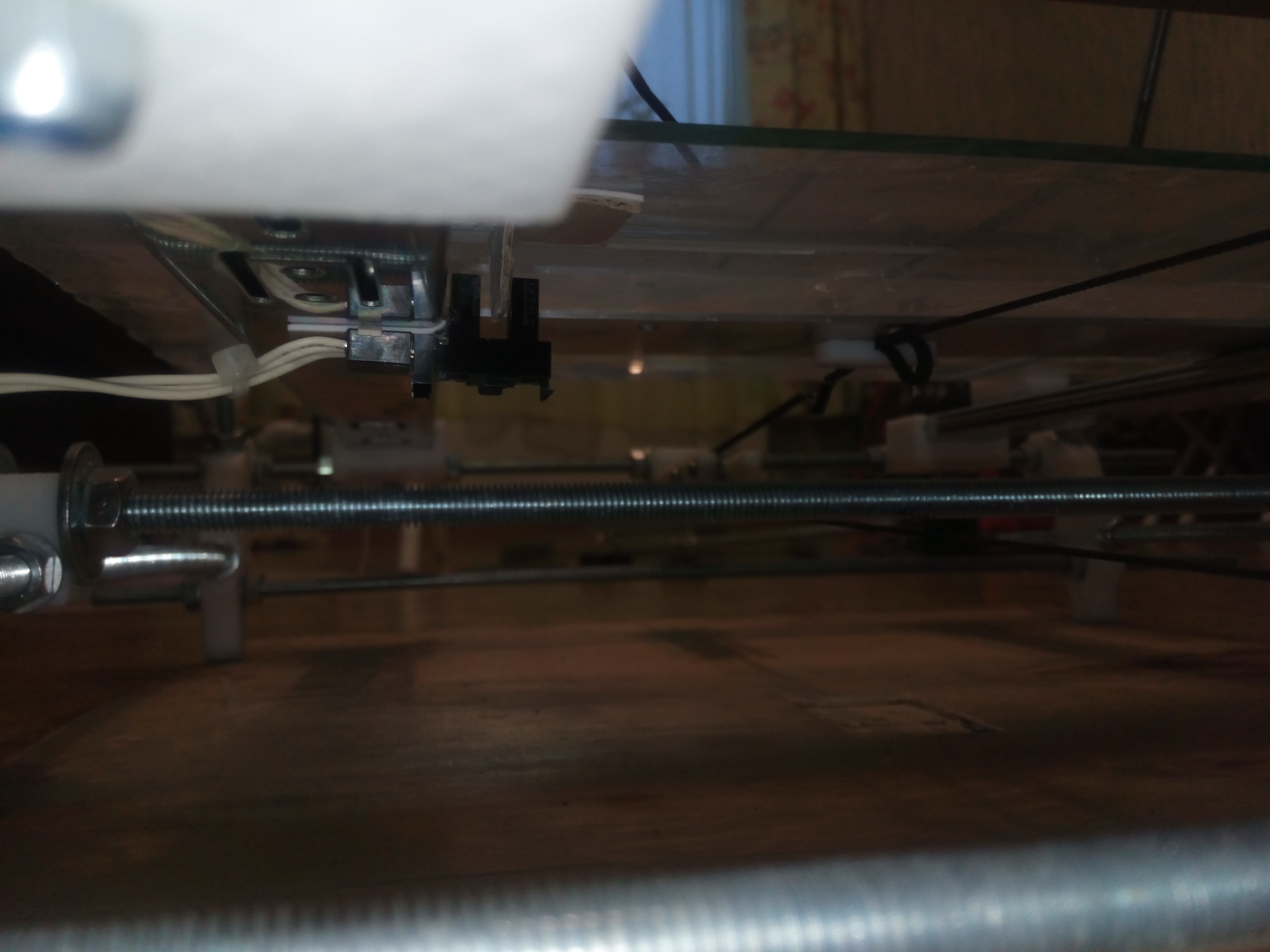

И после что-то пошло не так, уложив во второй слой нихром, зафиксированный бельевыми прищепками, на тот момент других идей в голову не пришло, проложив это все серпянкой и жирно промазав герметиком, я весь этот бутерброд решил придавить грузом, чтоб плотнее слиплись. Самое тяжелое что нашлось под рукой, оказался я сам:( Я наступил на этот бутер не думая о последствиях, о том что стекло из за прищепок лежит не плотно на полу… короч Я лоханулся. Для первых тестов, а позже на пмж, была использована электроника с Фрэнки Старшего. С него же экструдер с системой подачи пластика. Установил оптические концевики по всем осям.

Единственное, что концевик по Z был подключен, но не установлен, сработка производилась вручную на глаз. Все настроено и откалибровано, без заострения внимания, потому что это столько раз описывалось и такими умными людьми, что мне к этому просто нечего добавить:).



Эпилог…

Выложу несколько моделек отпечатаных на Фрэнке Младшем.

В целом Я получившемся результатом доволен, Фрэнки Штейна Я отправил на заслуженный отпуск, но не на пенсию, в скором времени он промелькнет в новом виде… но это уже совсем другая история:) Всем мирного неба, удачи в печати, дерзайте и все получится;).

До встречи!

ПС За орфографию и оформление прошу не пинать, рисую с телефона с не очень большим экраном;))
