Статья о подключении тонового динамика для проигрывания музыкальных фрагментов к плате управления 3D принтера – RAMPS 1.4 + Mega2560 под управлением прошивки Marlin 1.1.3.

"Имперский марш" из фильма "Звездные фоны" в исполнении 3D-принтера. Как научить 3D принтер проигрывать музыкальные фрагменты

Настраивая прошивку для 3D-принтера MK4due обнаружил в ней папку “Music”, а в ней шесть файлов (в том числе и imperial_march.gcode). И очень мне захотелось понять, чем это нас решили порадовать разработчики. Так как MK4due сильно мудрёная, решил проверить на RAMPS 1.4 + MEGA2560 и Марлине 1.1.3.

Ссылка на данные файлы, кому лень самому скачать их из прошивки MK4due :

https://yadi.sk/d/DxmZfpzS3EnFCB

В Marlin 1.1.3 в фале Configuration.h имеется вот такие установки для звука (с № строк 1247 по 1262):

// SPEAKER/BUZZER
//
// If you have a speaker that can produce tones, enable it here.
// By default Marlin assumes you have a buzzer with a fixed frequency.
//
#define SPEAKER
//
// The duration and frequency for the UI feedback sound.
// Set these to 0 to disable audio feedback in the LCD menus.
//
// Note: Test audio output with the G-Code:
//  M300 S<frequency Hz> P<duration ms>
//
#define LCD_FEEDBACK_FREQUENCY_DURATION_MS 100
#define LCD_FEEDBACK_FREQUENCY_HZ 1000

То есть их надо раскомментировать, как показано выше.

Для проверки можно запустить на исполнение команду :

M300 S1000  P1000

Динамик должен издать звук частотой 1 кГц в течение 1 секунды.

В классических панелях REPRAP DISCOUNT SMART CONTROLLER и REPRAP DISCOUNT FULL GRAPHIC SMART CONTROLLER – тоновые динамики изначально предусмотрены схемотехникой и можно обойтись только программной настройкой.

Схема REPRAP DISCOUNT SMART CONTROLLER

"Имперский марш" из фильма "Звездные фоны" в исполнении 3D-принтера. Как научить 3D принтер проигрывать музыкальные фрагменты



Схема REPRAP DISCOUNT FULL GRAPHIC SMART CONTROLLER

"Имперский марш" из фильма "Звездные фоны" в исполнении 3D-принтера. Как научить 3D принтер проигрывать музыкальные фрагменты

Как видно из схемы, капсюль – динамик для подачи тоновых сигналов подключен через транзистор, что позволяет ему издавать достаточно громкие звуки. Правда схема не предусматривает какой либо регулировки громкости.

Но часто встречается “оптимизация” классической схемотехники, когда поставлен капсюль со встроенным генератором, настроенным только на одну частоту – BUZZER. В таких случаях просто подается напряжение на управляющий разъём и  BUZZER издаёт тоновый сигнал.

Вот пример такой схемы:

"Имперский марш" из фильма "Звездные фоны" в исполнении 3D-принтера. Как научить 3D принтер проигрывать музыкальные фрагменты

Поэтому здесь требуется техническая доработка.

Наиболее часто BUZZER подсоединен к контакту D37 на плате RAMPS, для наших целей можно и использовать этот контакт отпаяв от него вывод штатного капсюля – BUZZER-а.

"Имперский марш" из фильма "Звездные фоны" в исполнении 3D-принтера. Как научить 3D принтер проигрывать музыкальные фрагменты

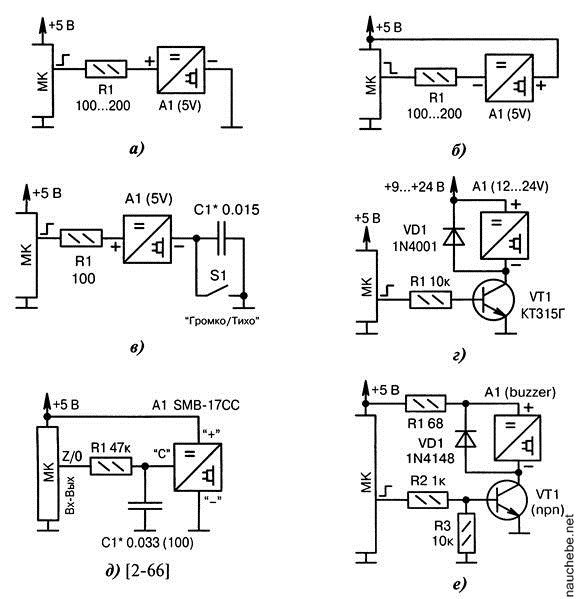

Существует множество схем подключение капсюля в качестве тонового динамика к цифровым схемам – самая простая: припаиваем сопротивление 200 ом, последовательно с капсюлем и подключаем “+” к D37 и вторым концом на землю, на разъём “GND“. Послушать сможете, но не громко. Ниже несколько схемок для подключения разного типа, в том числе с небольшим усилением:

"Имперский марш" из фильма "Звездные фоны" в исполнении 3D-принтера. Как научить 3D принтер проигрывать музыкальные фрагменты

А если вам лень паять самому, то можете заказать готовый модуль, например , такой:

"Имперский марш" из фильма "Звездные фоны" в исполнении 3D-принтера. Как научить 3D принтер проигрывать музыкальные фрагменты

В принципе файлы с музыкальными кодами можно скопировать на SD-карту и запустить их, как обычно запускаете файлы на печать. После запуска – принтер их проиграет.

Но ведь хочется, чтобы принтер чего-нибудь сыграл по окончании печати, а не просто пропищал.

Тогда берем код из этих файлов – весь или кусочек и вставляем в Слайсере во вкладке ” Scripts” в скрипты, которые вставляются в конец исполняемого файла для печати “Ending script”. В самый конец, после всех команд.
Например вот такой кусочек:

;ImperialMarch
M300 S392 P436
M300 S0 P109
M300 S392 P436
M300 S0 P109
M300 S392 P436
M300 S0 P109
M300 S311 P326
M300 S0 P81
M300 S466 P108
M300 S0 P27
M300 S392 P436
M300 S0 P109
M300 S311 P326
M300 S0 P81
M300 S466 P108
M300 S0 P27
M300 S392 P872
M300 S0 P218
M300 S587 P436
M300 S0 P109
M300 S587 P436
M300 S0 P109
M300 S587 P436
M300 S0 P109
M300 S622 P326
.
.
.
.
.

и далее любой длины какой вам нужно.

Всё настроить гораздо быстрей, чем прочитать данную статью.

Всем удачи.

15.11.2017 г.
г.Екатеринбург.

10

   2017-11-15      Раздел: Настройка, Секреты и лайфхаки 3D печати, Слайсеры
Автор: Просмотров: 5 976   1 комментарий



Один комментарий на «“Имперский марш” из фильма “Звездные войны” в исполнении 3D-принтера. Как научить 3D принтер проигрывать музыкальные фрагменты»

  1. Для того, чтобы проиграть “Имперский марш” движками принтера , есть исполняемый код – на SPrintere 232 – этот код проигрался без доработок. Но сперва запустите его в слайсере с имитацией движения каретки и проверьте, чтобы она не выходила за рабочую зону печати. Можете вставить этот код в пустой файл или в рабочий после старта нагрева Нот-енда или стола. Пока греются нагреватели -принтер сыграет вам мелодию и движки разогреет.
