Всем доброго времени суток!

Рассказ о принтере HyperCube Evolution хочу начать с конца, не с рамы, а с мозгов. И в данной статье речь будет именно об этой составляющей так как она, по моему мнению, представляет наибольший интерес. Статья будет интересна в первую очередь тем, кто подбирает электронику для нового принтера, собирается переехать на 32-битный контроллер или имеет принт-сервер Octoprint.

HyperCube Evolution. ч.1. Вводная. Мозги.[Klipper]

Предыстория:

Если сравнивать принтер с живим существом, то корпус это скелет, шаговые двигатели – мышцы. До сегодняшнего дня, управляющая плата была главным нервным центром, со всем набором функций и простых реакций как у обычных беспозвоночных, на большее 8-битные контроллеры не способны. Ситуацию попытались исправить внедрив 32-битные контроллеры – возросла скорость реакции, добавились функции как подключение WiFi, управление цветными экранами, большим количеством экструдеров, но суть ограничения остались прежними, хоть и планка чуть-чуть повыше. После того как Вы определитесь с выбором кинематики принтера, следующим вопросом станет выбор электроники. Типичный вариант, “бомж”-набор: Ramps 1.4 + Arduino Mega. Те кто располагают большими средствами могут взять уже 32 битную плату типа MKS Sbase, или DuetWiFi. Так как даже самая мощная плата ничто без хорошей прошивки, а самая медленная 8-битная с оптимизированной прошивкой может показывать чудеса, то я в выборе мозгов для своего принтера отталкивался именно от возможностей прошивки, а потом решил подобрать железо под эту прошивку. Много было интернета перелопачено, встречал я там таких же людей с тем же вопросом “какая прошивка лучше?” Однозначного ответа на этот вопрос я так и не нашел. Но где-то в обсуждениях человек заметил, что для своего бизнес-проекта они выбрали Klipper и очень довольны. Что ж это такое, Klipper ? Под какое он железо ?

Из чего состоит Klipper:

HyperCube Evolution. ч.1. Вводная. Мозги.[Klipper]

Klipper это программное обеспечение для 3Д принтеров состоящее из двух частей: одна часть работает на микроконтроллере, вторая часть на хост-машине. Наверное многие подумали, а, опять какой-то принт-сервер? Нет! Если развивать нашу аналогию с живим существом, то микроконтроллер исполняет очень простую программу являясь спинным мозгом, а Klipper – мозг, который размышляет о высоком, читает gcode, рассчитывает оптимизации, шаги, общается с внешним миром. Получается, что на наш микроконтроллер Klipper шлет уже оптимизированные команды в которых указано когда и какому шаговому двигателю делать свой шаг. А наш спинной мозг уже не решает и не считает ничего, у него остается одна функция – схватить команду и двинуть шаговым движком в нужное время, все. Прошивка, которая принимает команду и ставит ее в очередь на выполнение, занимает каких-то 8Кб (в случае с Arduino Due), сравните это с монструзными 160Кб кода прошивки Marlin или Repetier. В этом и есть весь гениальный план создателя Klipper. Разделив двигательную и мыслительную функции мы получаем 3Д принтер, который отличается от других, как позвоночные и беспозвоночные в мире животных. С прошивкой вроде все ясно. А какую плату для нее выбрать?

Зачем нам всё это ? Выбор 8-бит или 32-битный контроллер.

Вот здесь и получается самое интересное. Klipper  на данный момент поддерживает “из коробки” 8-битные Arduino Mega, и 32-битную Due. Так как мы перенесли все вычисления в головной мозг, то для спинного подойдет любая, даже 8-битная плата, скорость реакции у нее будет даже выше чем у нынешних 32-битных с прошивками типа Marlin. Давайте прикинем, нужна ли так нам скорость реакции ? При движении печатающей головки со скоростью 85мм/сек одному мотору, который имеет 200 шагов на мм, нужно выдать 85 х 200 = 17 тыс импульсов, т.е. частота 17 КГц. И это будет предельной частотой для большинства прошивок. Repetier имеет оптимизацию с названием “4х кратный шаг” и предельную частоту 40КГц, что в пересчете на шаги даст возможность двигать одним мотором со скоростью 200 мм/сек. А если будем двигать двумя, то это уже 100мм/сек, а еще ж и экструдером надо управлять… а если на полном ходу вдруг надо температуру стола подкорректировать или среагировать на кнопочку? Правильно, экструдер в такие моменты будет останавливаться, не на долго, на длительность пары шагов, мы это точно не заметим, но хорошо будет видно на конечном отпечатке.



32 бита

Repetier обещает до 160 КГц на 32-битной Arduino Due. Но вот смотрите, у меня для апгрейда лежат два двигателя повышенной точности, 0.9 градусов, так же я планирую использовать драйвера TMC c микрошагом 256, при чем я хочу рулить каждым микрошагом без интерполяции, получается что максимальная скорость с которой будет работать один двигатель это 160 000/(320 шагов/мм *256) = 125 мм/сек. или чуть более 65мм/сек на два двигателя, беда. Но вот какие скорости достижимы с Klipper:

8-битная Мега – 120КГц  (в 3 раза быстрей чем Repetier)

Arduino Due – 337КГц (в 2.1 раза быстрей чем Repetier)

Так что на роль спинного мозга вполне сгодится и 8-битная Мега, она отлично справится даже с прямым управлением драйверами с 1/256 микрошагом.

А Klipper на чем запустить ?

Центральный мозг. На его роль сгодится почти любая плата и даже старый компьютер с линуксом, главное чтобы на нем можно было установить Python, большего не требуется. Т.е. в ход идут популярные Raspberry Pi даже самых ранних вариантов. Для покупки я бы рекомендовал посмотреть в сторону Orange Pi Zero либо Orange Pi Lite с вайфаем на борту. Сам Klipper кушает очень мало системных ресурсов, так что мы можем дополнительно нагрузить мозг принт-сервером, как вариант подойдет Octoprint. В итоге у нас получается такой бутерброд: принт-сервер принимает файлики для печати, показывает нам красивое и удобное меню, доступное как с компьютера так и с телефона, скармливает g-код Клипперу, определяя его как принтер, а Клиппер производит необходимые вычисления, оптимизации, проверки и уже выдает спинному мозгу (нашему 8-битному контроллеру) простые команды, чем и когда шевелить, а контроллер их исполняет.

При работе клиппера и октопринта загрузка процессора не превышает 30%, занято 94Мб оперативной памяти, так что Вы можете подключить принтер к телевизору и смотреть на нем фильмы, качать торренты или запустить на принтере сервер умного дома и охранной сигнализации.

HyperCube Evolution. ч.1. Вводная. Мозги.[Klipper]

Что в итоге получим с Клиппером ?

Теперь вкратце о том какие есть “плюшки” в Клиппере.

  • Высокая точность микрошагов по времени, погрешность не более 25 микросекунд. Клиппер не использует упрощения кинематики (алгоритм Брезенхе́ма), как в других прошивках. Вместо этого он использует физическую модель движения для расчета времени, когда нужно сделать шаг. Благодаря точным шагам получаются более качественные отпечатки.
  • Высокая производительность по количеству шагов за секунду, лучшая в своем классе. При этом, микрошаги выполняются без потери в точности по времени, именно тогда когда они запланированы.
  • Настройка принтера простым конфигурационным файлом, без перепрошивок.
  • Исполнительный код (для спинного мозга) может выполняться на существующих 8-ми и 32-битных платах для 3д принтера без переделки.
  • Основной код Клиппера написан на Python, что позволяет легко добавлять новые возможности в прошивку, как то – управление нагревателями, подсветкой, G-коды.



Продвинутые возможности:

  • Клиппер имеет встроенный алгоритм прогнозируемого давления для экструдеров, что улучшает стык пластика. (В обычных прошивках когда печатающая головка начинает движение давление пластика в сопле низкое, что проявляется в недостатке экструзии, тогда как в конце движения, когда печатающая головка тормозит, давление пластика сопле высокое что проявляется в избытке экструзии)
  • Клиппер поддерживает принтер с несколькими контроллерами. Например, один управляет только нагревателями, второй только движками по оси Z, третий ответственный только за экструдер, а четвертый мониторит состояние концевых выключателей.
  • Клиппер поддерживает передовую схему фазовой парковки, что после настройки позволяет экстремально точно устанавливать начальную точку движения, таким образом улучшается первый слой печати, так как его высота будет предельно точной.
  • Поддерживается схема ограничения движения зигзагом, что позволяет уменьшить шумы и вибрации при заливке тонких и длинных областей.



Пример работа алгоритма компенсации давления в экструдере. Первое фото – без компенсации, второй фото – с компенсацией после подбора параметров.

HyperCube Evolution. ч.1. Вводная. Мозги.[Klipper] HyperCube Evolution. ч.1. Вводная. Мозги.[Klipper]

Общие возможности Клиппера:

  • Совместим с принт-сервером Octoprint, который может быть запущен на том же железе что и Klipper
  • Поддерживает стандартные G-коды, которые выдают популярные слайсеры.
  • Поддерживает режим константного ускорения. Все движения либо с постоянным ускорением при разгоне, либо с постоянным торможением при остановке.
  • Режим “смотри вперед”. Входящий поток G-кодов на движение записывается в очередь и анализируется, ускорения в одинаковых направлениях оптимизируются, чтобы избежать остановок и сократить итоговое время на печать.
  • Поддерживаются принтеры с кинематиками : “дрыгостол”, дельта и coreXY

Итоги

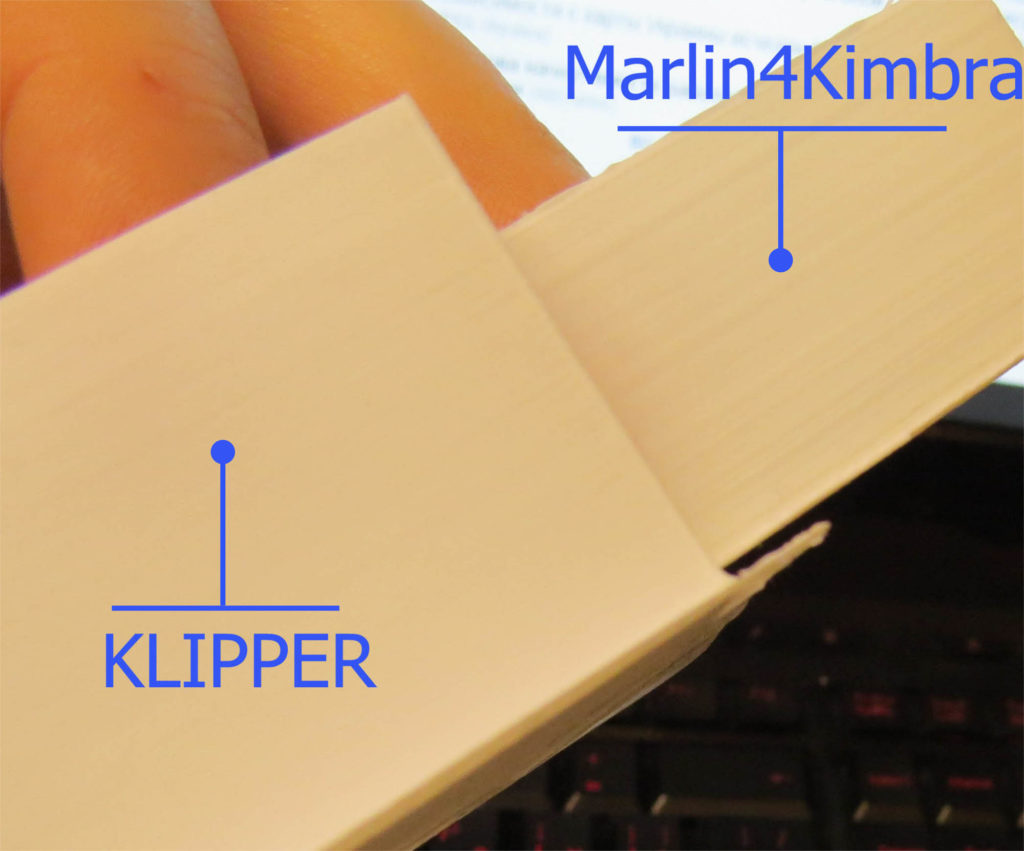

В конце привожу для сравнения фото стенки квадрата 40х40. Один напечатан с прошивкой Marlin4Kimbra, второй с прошивкой Klipper, принтер HyperCube Evolution.

В ч.2  расскажу пошагово как прошить и настроить Klipper на примере принтера HyperCube Evolution, контроллера Due + Ramps 1.4, центральный мозг Orange Pi Lite.

HyperCube Evolution. ч.1. Вводная. Мозги.[Klipper]

Ссылки:

  1. Пруф об ограничениях по скорости от создателей Repetier (на других прошивках могут быть другие ограничения). https://forum.repetier.com/discussion/1512/double-quadstepping-setup
  2. Собственно Клиппер. https://github.com/KevinOConnor/klipper
  3. Видеодемонстрация как работает компенсация давления пластика в сопле на больших скоростях https://www.youtube.com/watch?v=-saoFQll2NM
  4. Видеодемонстрация предельных возможностей Клиппера (драйвера TMC, 30В, ускорение 4000, скорость до 250мм/сек) https://www.youtube.com/watch?v=clixTeZ3fJA
70

Метки: , , , , , , , ,    2017-11-26      Раздел: На конкурс, Обзор, Прошивка, Секреты и лайфхаки 3D печати
Автор: Просмотров: 20 242   40 комментариев
