Реалистичная модель ракеты

Добрый день. Меня зовут Иван Зыков и мне 13 лет.

Когда я смотрел фильм про космическую технику, я решил попробовать смоделировать макет орбитальной ракеты.

Перед тем, как смоделировать, я решил её рассчитать. Расчет делал исходя из того, что бы вывести на орбиту полезную нагрузку в виде веса космонавта, запаса провизии и воздуха на весь полёт до 500 км с учётом гравитационных потерь, аэродинамических потерь и потерь на управление, в сумме 500 кг.

Для этого надо было посчитать характеристическую скорость.

За предоставленную помощь спасибо Терехову Филиппу Владимировичу!

Вот формулы по которым я делал расчёты:

Формула Циолковского

Формула для расчета первой космической скорости.

Расчет проводил на сайте http://www.wolframalpha.com

Ракета должна состоять из трех ступеней. Результаты расчета свёл в таблицу.



Полученная скорость позволяет выводить 500 кг на высоту 500 км

Далее я смоделировал ступени ракеты в программе Компас 3D. Исходил из того, что будут использоваться рулевые камеры двигателя РД-107/108.

Вот что у меня получилось:

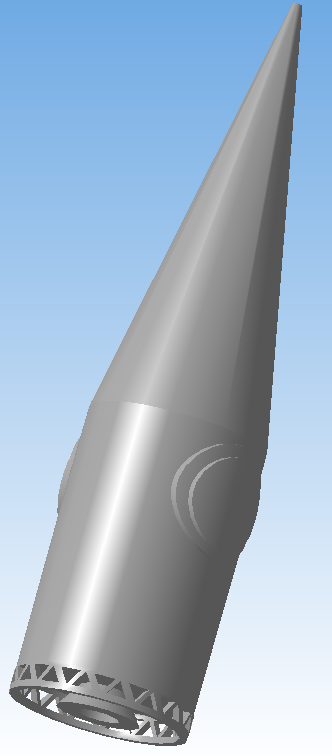

Третья ступень

Вес ступени составляет 1150 Кг

Реалистичная модель ракеты. Третья ступень

Реалистичная модель ракеты. Третья ступень

Реалистичная модель ракеты. Третья ступень



Вторая ступень

Вес ступени составляет 2850 Кг

Реалистичная модель ракеты. Вторая ступень

Реалистичная модель ракеты. Вторая ступень

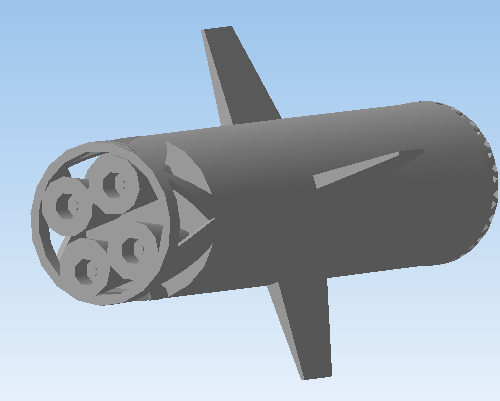

Первая ступень

Вес ступени составляет 2950 Кг

Реалистичная модель ракеты. Первая ступень

Реалистичная модель ракеты. Первая ступень

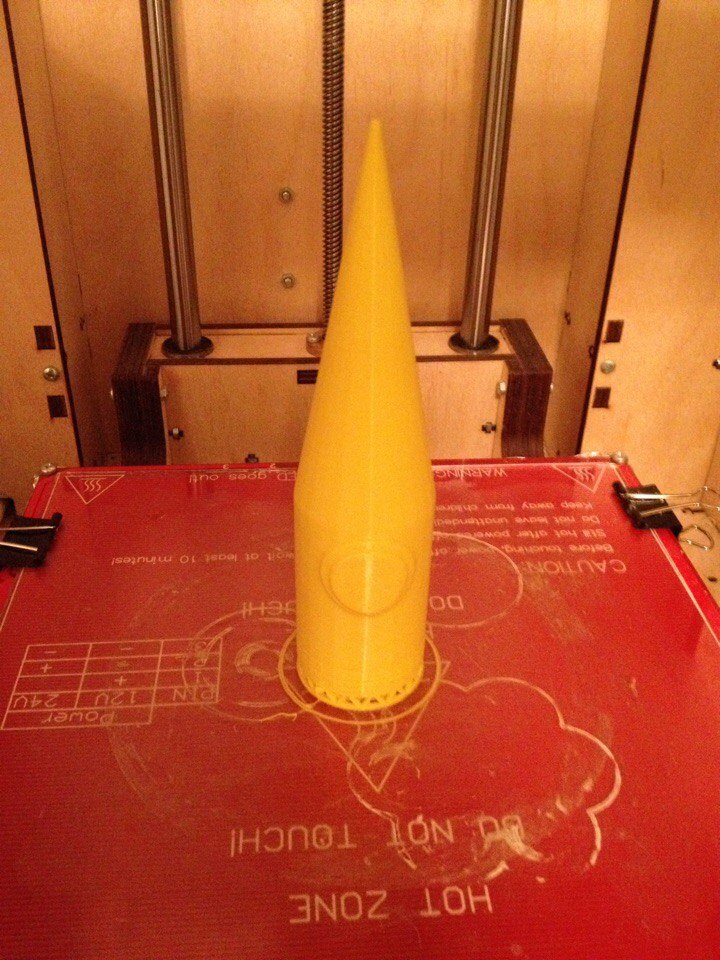

Печать



Вот и сама ракета:

Реалистичная модель ракеты

Реалистичная модель ракеты



Эту модель можно использовать для наглядного примера на уроке в школе

Спасибо за внимание!
