Моделирование в TinkerCad. Создание простой детали

Добавлено в закладки: 2

В этом уроке мы создадим простую деталь в Тинкеркаде, используя его интерфейс и инструменты. Для начала переключим язык сайта на русский. После регистрации на сайте зайдите на главную страницу сайта и внизу справа в выпадающем списке смените язык на русский.

Переключение языка

Моделирование в TinkerCad. Создание простой детали

После этого интерфейс сайта сменится на русский. Зайдём на Тинкеркад Бета, нажмём кнопку “Создать проект в бета-версии”, и мы увидим редактор.

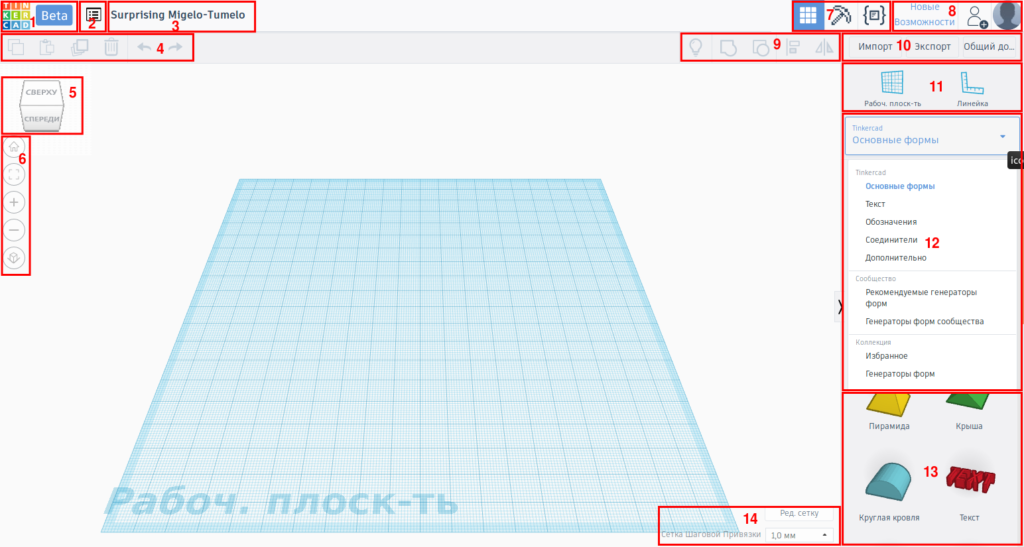

Интерфейс

Моделирование в TinkerCad. Создание простой детали

Области интерфейса:

  1. Ссылка на основной сайт
  2. Меню проектов
  3. Имя текущего проекта
  4. Меню Копировать/Вставить/Дублировать/Удалить/Отмена/Повтор
  5. Поворотный куб управления сценой
  6. Меню масштабирования/проекции
  7. Сцена/Майнкрафт/Генератор форм
  8. Блог/Добавить людей в проект/Профиль пользователя
  9. Показ/Группировка/Разгруппировка/Выравнивание/Отражение
  10. Импорт/Экспорт/Публикация проекта
  11. Измерительные шкалы
  12. Меню форм
  13. Формы
  14. Сетка



Управление мышью происходит достаточно просто:

  • кликом левой кнопкой мыши выделяем объекты
  • при зажатой левой кнопке и перемещении мыши выделяем группу объектов
  • при зажатой правой кнопке вращаем рабочую область
  • колесом масштабируем
  • при нажатом колесе и движении мыши в рабочей области происходит перенос, параллельный плоскости экрана



Давайте попробуем создать элемент 3д-принтера SibRap такого вида:

Деталь 3д-принтера SibRap

Моделирование в TinkerCad. Создание простой детали

Возьмём линейку и разместим её на рабочей плоскости. После этого возьмём из основных форм параллелепипед и перенесём его в рабочую область.

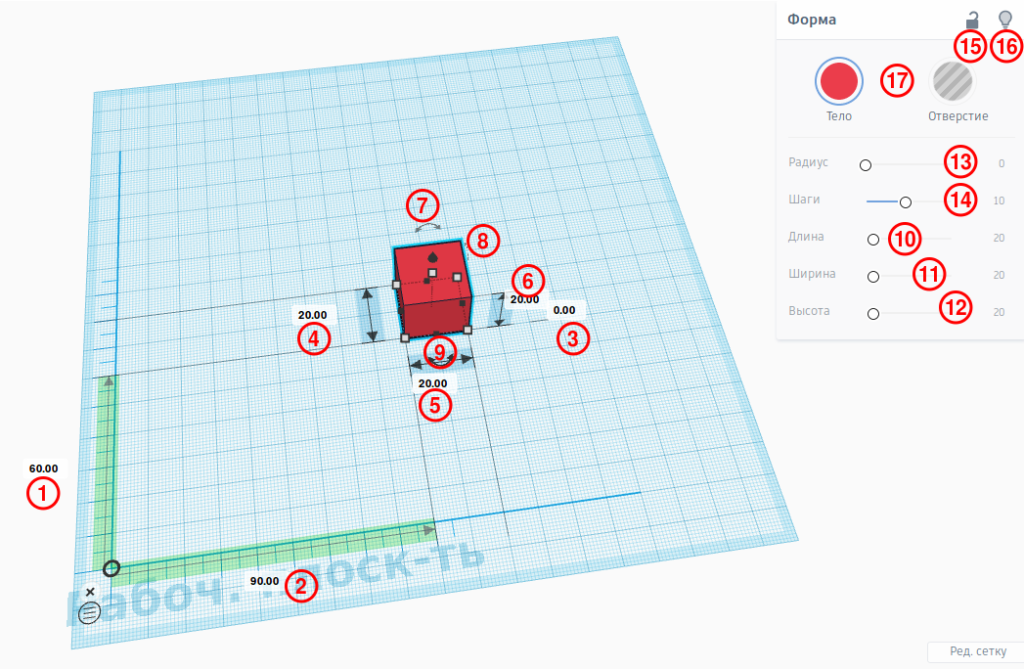

Параллелепипед

Моделирование в TinkerCad. Создание простой детали

Для данного параллелепипеда мы можем:

  • (1-2-3) Изменять положение объекта, редактируя значения на линейке
  • (4-5-6) Изменять масштаб объекта, редактируя значения на стрелках
  • (7-8-9) Изменять угол поворота объекта, используя стрелки
  • (10-11-12) Изменять размеры объекта, редактируя значения или перемещая слайдер
  • (13) Изменять радиус закруглений
  • (14) Изменять количество граней у радиусов закруглений
  • (15) Запретить редактирование объекта
  • (16) Скрыть объект
  • (17) Изменить цвет объекта или сделать объект отверстием



Изменим размеры нужным образом.

Параллелепипед с нужными размерами

Моделирование в TinkerCad. Создание простой детали

Теперь возьмём цилиндр и переместим его в нужную позицию. Повернём его на 90 градусов, изменим радиус и сделаем из него отверстие.

Добавление отверстия

Моделирование в TinkerCad. Создание простой детали

Добавим второй цилиндр с помощью CTRL+C, CTRL+V.

Добавление второго отверстия

Моделирование в TinkerCad. Создание простой детали

Добавим вертикальный цилиндр.

Добавление вертикального отверстия

Моделирование в TinkerCad. Создание простой детали

Повернем рабочую область. Возьмём линейку и установим её в новое место. Добавим выемку под головку болта.

Добавление отверстия под болт

Моделирование в TinkerCad. Создание простой детали

Добавим второй цилиндр с помощью CTRL+C, CTRL+V.

Добавление второго отверстия под болт

Моделирование в TinkerCad. Создание простой детали

В заключение сделаем две фаски у вертикального отверстия с помощью двух повёрнутых на 45 градусов параллелепипедов.

Добавление фасок

Моделирование в TinkerCad. Создание простой детали

Моделирование в TinkerCad. Создание простой детали

Моделирование в TinkerCad. Создание простой детали

Модель готова! Назовем её Zazhim и выполним Экспорт – STL.
Теперь можно импортировать модель в этот же Tinkercad, с помощью кнопки Импорт, и убедиться, что STL-файл сгенерировался правильно.

Готовая деталь

Моделирование в TinkerCad. Создание простой детали

Моделирование в TinkerCad. Создание простой детали

Скачать готовую модель Zazhim.stl

В следующем уроке мы создадим шестерню, а также попробуем создать деталь с резьбой.

Нуждов Андрей, 13.05.2017

0

Метки:    2017-06-17      Раздел: Моделирование
Автор: Просмотров: 20 122   3 комментария



3 комментария на «Моделирование в TinkerCad. Создание простой детали»

  1. Возможно я не нашел этого в программе, но главный “минус” это нельзя посмотреть расстояние между осями тех же цилиндров.

    0
    1. Сделайте любой объект, палочку, параллелепипед, кубик – что угодно,
      ставьте одной гранью на центр отверстия и растягивайте его до центра второго отверстия
      вот вам и расстояние между двумя центрами отверстий )
      Enjoy!

      0
  2. Al01:

    А линейка? Установить линейку началом в один центр и будет счастье! А вот вопрос – если рабочее поле увеличено в масштабе так, что края находятся за пределами экрана, есть ли возможность это поле двигать? Вправо-влево, вверх-вниз? Как например, карты гугль, там надо зажать левую кнопку мыши и двигать мышь
