Моделирование в TinkerCad. 3D моделирование и печать для MineCraft

Добавлено в закладки: 0

Одной из интересных особенностей TinkerCad является возможность экспорта созданных 3д-моделей (а также 3д-моделей из каталога моделей) в MineCraft – очень популярную игру. В этой игре всё состоит из кубиков, именуемых вокселями. Воксельная графика очень популярна не только в MineCraft, и поэтому в TinkerCad добавили эту возможность.

Сначала давайте создадим какую-нибудь постройку в TinkerCad. Возьмем параллелепипед, и поставим на него крышу (элемент Основные формы – Крыша). Изменим размеры параллелепипеда на 20х15х10, крышу сделаем 20х15х5. Поставим также на рабочий стол 2 параллелепипеда-отверстия 6х2х8 (дверь) и 5х2х5 (окно). Окно поднимем вверх на 3.

Окно и дверь

Моделирование в TinkerCad. 3D моделирование и печать для MineCraft

Передвинем их внутрь домика и объединим с базовым параллелепипедом. Сменим цвет на сиреневый.

Моделирование в TinkerCad. 3D моделирование и печать для MineCraft

Переключимся в Voxelizer (кнопка справа вверху). Мы увидим интерфейс преобразователя нашей модели в модель MineCraft. Выберем слева максимальный уровень детализации. Справа мы увидим, из каких типов блоков будет состоять наш дом (stained clay – окрашенная глина, block of emerald – блок изумруда). Переименуем модель в House (слева вверху нужно нажать на название) и справа нажмем на Экспорт. Сохраним файл House.schematic, он понадобится нам позже.

Voxelizer

Моделирование в TinkerCad. 3D моделирование и печать для MineCraft

Для дальнейшей работы установим программу MCEdit. На этом же компьютере должен быть установлен и MineCraft. Запустим MCEdit и откроем какой-нибудь мир. Выберем слева инструмент Brush (кисть) и установим параметры Width: 70, Height:1, Length: 70. Кликнем на экран и создадим площадку для дома.

Моделирование в TinkerCad. 3D моделирование и печать для MineCraft

Нажмём вверху кнопку Save для сохранения изменений. Теперь в меню выберем Import/Export – Import и выберем наш файл House.schematic. Наш дом импортировался в мир.

Моделирование в TinkerCad. 3D моделирование и печать для MineCraft

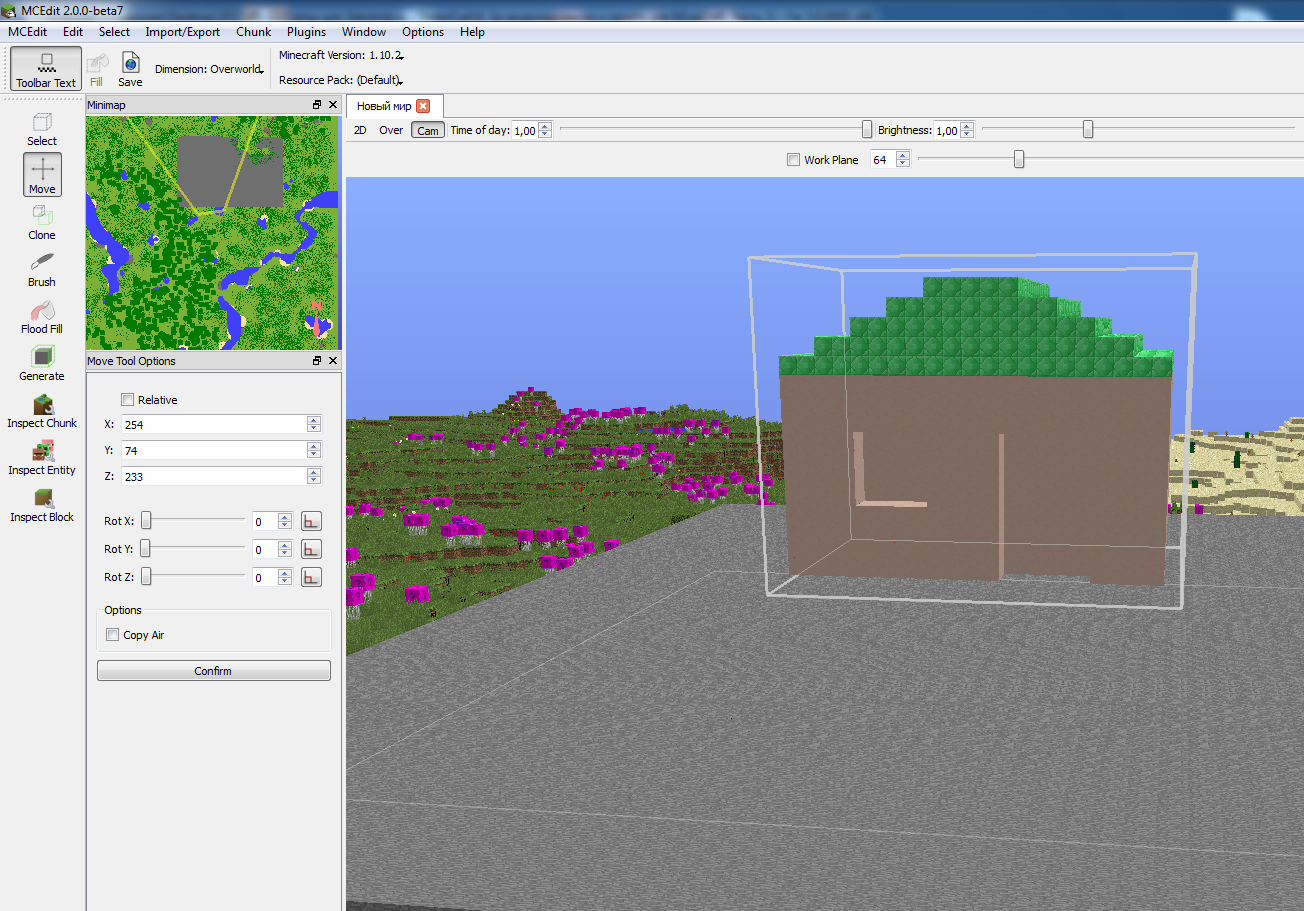

Инструментом Move можно подогнать расположение дома, а также повернуть его в другую сторону, если это нужно (при этом вертикаль – это почему-то ось Y). Когда нас устроит положение дома, нажмем Confirm и снова Save. Закроем MCEdit и запустим MineCraft. Загрузим наш мир.

Моделирование в TinkerCad. 3D моделирование и печать для MineCraft

Мы получили в Майнкрафте дом, спроектированный в TinkerCad! Таким образом, можно моделировать самому или вставлять в свои миры готовые модели из каталога TinkerCad.

Теперь давайте сделаем STL-файл для печати на 3д-принтере.

Для этого нам понадобится программа MineWays, которую мы установим и запустим mineways.bat. Открываем наш мир с домиком, выделяем домик правой кнопкой мыши. Верхние движки показывают высоту выделенного объёма – с 73го до 255го уровня блоков.

Выделенный домик в MineWays

Моделирование в TinkerCad. 3D моделирование и печать для MineCraft

Выбираем File – Export for 3D Printing, формат ASCII text STL stereolitography file, пишем название House.stl, в диалоге экспорта заполняем главный параметр Make each block 1.5 mm high – размер блока:

Диалог STL-экспорта в MineWays

Моделирование в TinkerCad. 3D моделирование и печать для MineCraft

Всё! В итоге мы получили STL-файл, пригодный для печати. Блоки в двери я пробил в игре, чтобы показать внутренность домика, можно было этого не делать.

3d-модель

Моделирование в TinkerCad. 3D моделирование и печать для MineCraft

Удачного вам 3д-моделирования!

Скачать файлы:



Нуждов Андрей, 05.06.2017
