Моделирование в SketchUp. Шестерни и резьба

Добавлено в закладки: 3

Одним из преимуществ редактора Скетчап является большое множество различных плагинов. Среди плагинов есть, конечно, и плагины для создания шестерен. Вот только почему-то не в официальном репозитории. Поиск в Интернете привёл меня на этот ресурс. Там я нашёл плагин jimhami42_rack_and_pinion. После установки в меню Скетчап появится новый пункт ExtensionsRack and Pinion.

Меню плагина

Моделирование в SketchUp. Шестерни и резьба

Параметры плагина:

  • Number of Teeth – кол-во зубов
  • Pressure Angle – угол боковой грани зуба
  • Pitch Radius – радиус средней линии шестерни (расстояние от центра шестерни до середины расстояния между основанием и вершиной зуба)
  • Step Angle – не понял, что за параметр
  • Hole Dia – диаметр центрального отверстия
  • Keyway width – ширина паза под шпонку в центральном отверстии
  • Type – только шестерня, ответная рейка или оба элемента
  • Thickness – толщина шестерни
  • Add axis – добавляет точку в центре для привязки
  • Tip – как я понял, влияет на заострённость зуба. Создает много лишних кривых.
  • Base – не понял, что за параметр



Результат

Моделирование в SketchUp. Шестерни и резьба

Для создания косозубой шестерни выделим верхнюю грань и повернём её на несколько градусов:

Моделирование в SketchUp. Шестерни и резьба

Для создания шевронной шестерни нужно вытянуть верхнюю грань шестерни и повернуть её в противоположном направлении.

Моделирование в SketchUp. Шестерни и резьба



Болты и резьба

Для создания резьбовых элементов мы используем плагин EP Fasteners and Threaded Holes. Скачаем и установим его. В меню появится пункт ToolsEP Fasteners and Holes.

Моделирование в SketchUp. Шестерни и резьба

Несмотря на довольно странный интерфейс, этот плагин генерирует болты, гайки с резьбой, шайбы и резьбовые/обычные отверстия в деталях. Выберем Metric, Bolts и в новом диалоге OK (шестигранный болт M8x30).

Болт? Вряд ли

Моделирование в SketchUp. Шестерни и резьба

Эта странная загогулина не похожа на болт! В чём же дело? В комментариях к плагину я нашёл ссылку на модификацию плагина для версии 2016:

Моделирование в SketchUp. Шестерни и резьба

Будет ли этот вариант (EP_Fasteners_2016.rbz) работать для Make? Возможно. Удалим старый плагин (отключим его, закроем Скетчап и удалим его папку и .rb файл из C:/User/[user]/AppData/Roaming/SketchUp/SketchUp 2016/SketchUp/Plugins) и установим его заново из нового дистрибутива, после чего запустим с теми же опциями:

Болт

Моделирование в SketchUp. Шестерни и резьба

Другое дело! Крепёж создаётся как компоненты, поэтому копии почти не требуют вычислительных ресурсов.

Моделирование в SketchUp. Шестерни и резьба

Отверстия в деталях “сверлить” тоже достаточно легко, в том числе с резьбой. Посмотреть внутрь детали можно, используя команду контекстного меню Hide.

Отверстия

Моделирование в SketchUp. Шестерни и резьба

Для показа выберем в главном меню ViewHidden Geometry и потом на сетчатой поверхности команду контекстного меню Unhide.

Unhide грани

Моделирование в SketchUp. Шестерни и резьба

Как установить болт в отверстие? Простого рецепта я не нашёл. Только так:

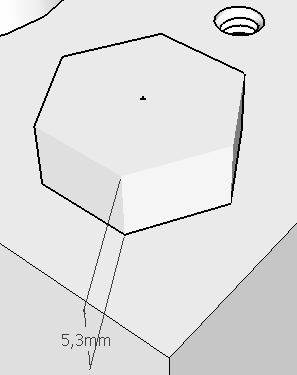

* Измеряем высоту головки:

Высота болта

Моделирование в SketchUp. Шестерни и резьба

* Рисуем поверх отверстия дугу по трём точкам (Arcs3 Point Arc) и используем её команду контекстного меню Find center:

Центр отверстия

Моделирование в SketchUp. Шестерни и резьба

* Удаляем дугу, а центр поднимаем вверх на высоту головки:

Центр отверстия вверху

Моделирование в SketchUp. Шестерни и резьба

* Переносим болт за центр головки в эту точку:

Центр отверстия вверху

Моделирование в SketchUp. Шестерни и резьба

Возможно, когда-нибудь для расстановки болтов тоже напишут плагин, но пока что этой функции нет.

На этом всё. В следующем уроке я смоделирую воздуховод в Скетчапе, как пример достаточно сложной детали.

Ссылки на источники и файлы:



Нуждов Андрей, 20.04.2017
