Раннее предупреждение возгорания

Добавлено в закладки: 5

Насмотревшись на горелые принтеры пришла мне в голову очередная бредовая идея. Захотелось “запилить” систему раннего обнаружения и предупреждения возгорания на свой новенький (пока еще не запущенный) принтер.

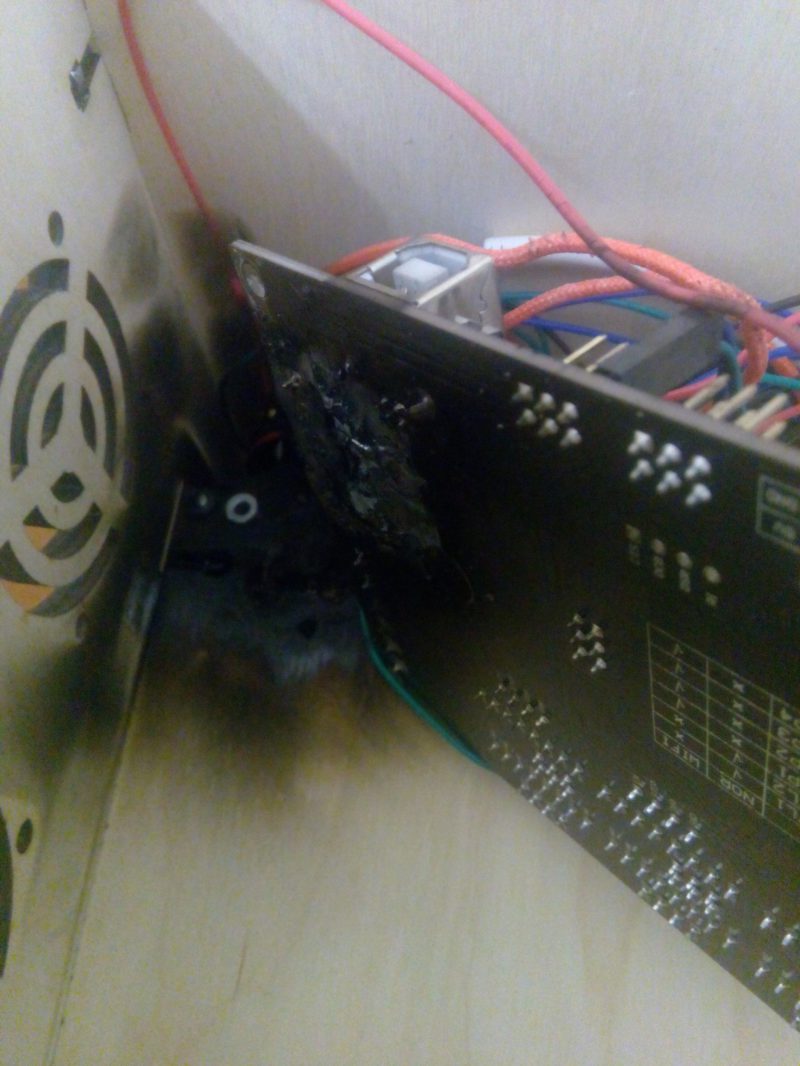

Сгоревший 3D принтер

фото из интернета



Требования к системе у меня были следующие:

  1. Обязательное отключение питания всего принтера в случае обнаружения задымления
  2. Наличие сирены и ее включение на пару секунд при сработке системы (на случай сна)



Быстренько было найдено необходимое оборудование в виде датчика дыма ИП212-45 и “кричалки” типа свирель.

ИП212-45

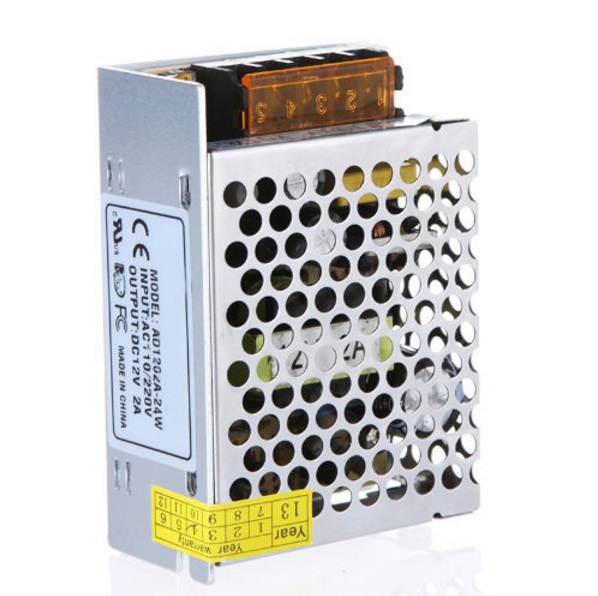

Встал вопрос о питании этой системы.  Будем питать его 12 вольтами с отдельного маленького БП. На данный момент вытащил плату из не понятного 12-ти вольтового маленького БП (типа зарядник), но в дальнейшем будет установлен такой БП

.

фото из интернета



Подключать будем 1 датчик дыма по такой схеме

Схема

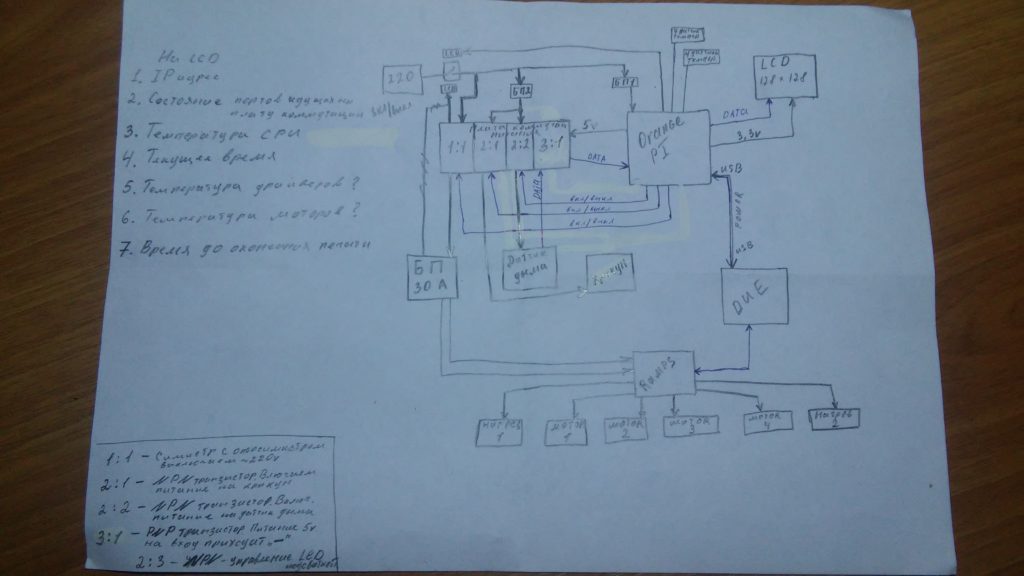

Без доп.платы коммутации питания нам не обойтись. “На коленке” была никидана примерная схема питания отдельных компонентов принтера. Карандашиком – это питание, а ручкой – это данные



Требования к плате коммутации наметились такие:

  1. Включение / отключение питания 12 вольт для сирены
  2. Включение / отключение питания 12 вольт для датчика дыма
  3. Включение / отключение питания 220 вольт для основного БП принтера
  4. Включение / отключение питания 12 вольт для подсветки рабочей области
  5. Прием и передача сигнала GND с датчика дыма на Orange PI
  6. Отдельное управление каждым из выше перечисленных пунктов (в том числе, при желании, и из OctoPrint’а).
  7. Светодиод на переднюю часть принтера при включенном основном БП



Схемка платы коммутации питания получилась такая

Схемка платы коммутации питания

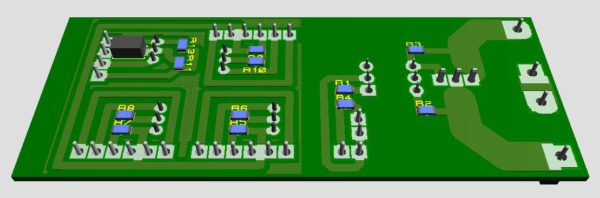

Плата такая

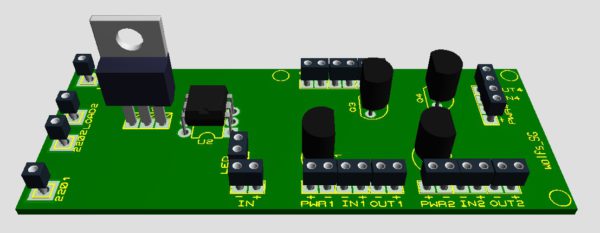

Плата коммутации питания



Плату делал ЛУТом:

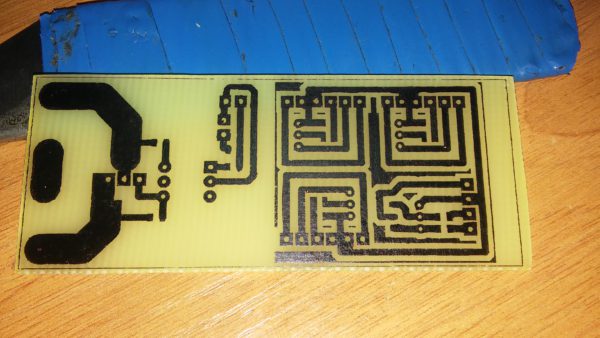

Перенес тонер на плату

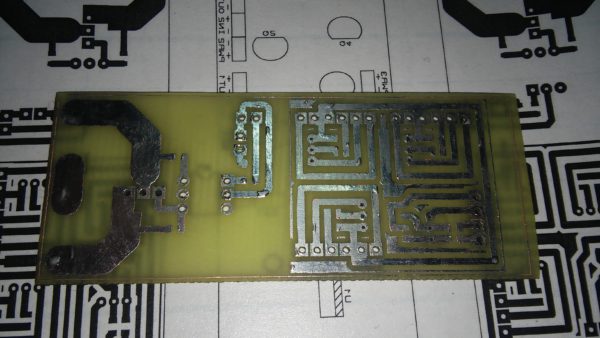

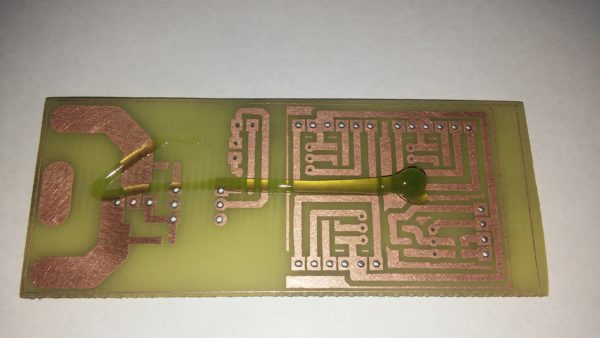

Вытравил

Просверлил отверстия и подготовил получившуюся плату к пайке

Нанес обозначения

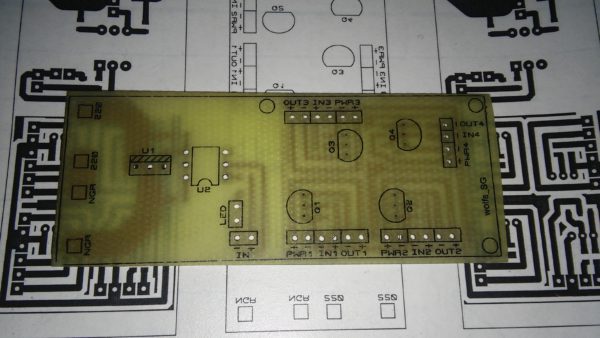

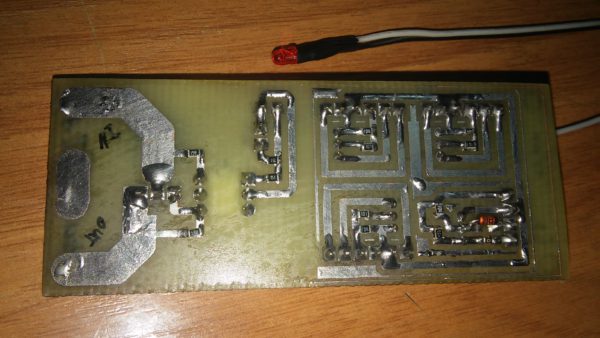

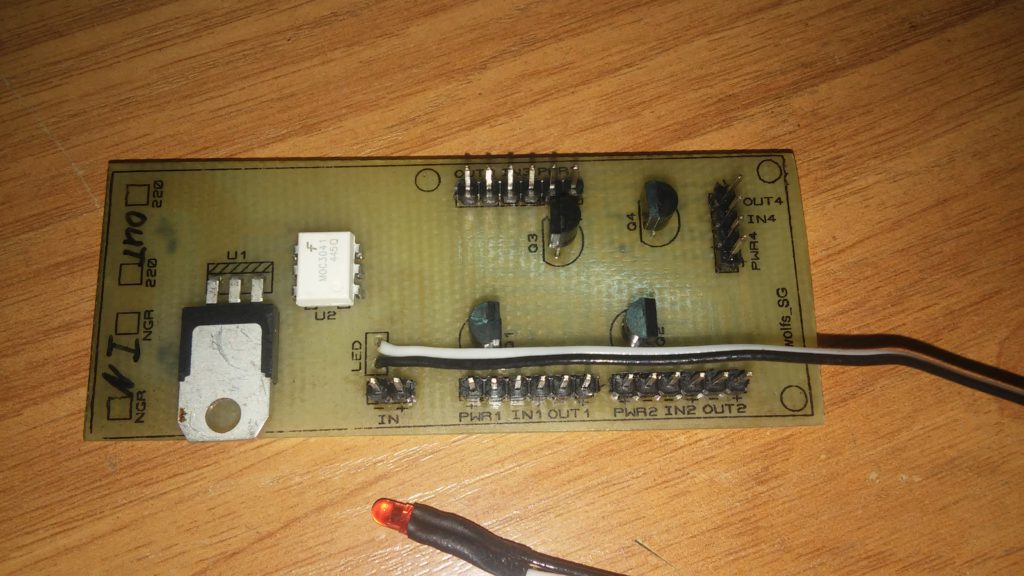

Готовая, распаянная плата выглядит так

Плата протестирована. Работает как и было задумано, хотя 4-ая часть сделана немного не правильно, но пока переделывать не буду. Так все работает.



Пришло время все это дело “связать” с апельсинкой

Пишем маленький скриптик
В /usr/bin создаем файлик с именем alarm.sh
В файле написать:


#!/bin/sh
#Определяем какой пин за что отвечает
IN_PORT1=25
SIRENA_PORT=24
PRINTER_PORT=23
LED_PORT=22
DDYMA_PORT=21
#Читаем в каком режиме находится каждый интересующий нас пин GPIO
MODE_IN_PORT1=`gpio readall | grep "GPIO.$IN_PORT1" | awk -F"|" {'print$5'} | awk {'print$1'}`
MODE_SIRENA_PORT=`gpio readall | grep "GPIO.$SIRENA_PORT" | awk -F"|" {'print$5'} | awk {'print$1'}`
MODE_PRINTER_PORT=`gpio readall | grep "GPIO.$PRINTER_PORT" | awk -F"|" {'print$5'} | awk {'print$1'}`
MODE_LED_PORT=`gpio readall | grep "GPIO.$LED_PORT" | awk -F"|" {'print$5'} | awk {'print$1'}`
MODE_DDYMA_PORT=`gpio readall | grep "GPIO.$DDYMA_PORT" | awk -F"|" {'print$5'} | awk {'print$1'}`
#Настраиваем режим пинов
if [ $MODE_IN_PORT1 != "IN" ]; then
gpio mode $IN_PORT1 IN
fi
if [ $MODE_SIRENA_PORT != "OUT" ]; then
gpio mode $SIRENA_PORT OUT
fi
if [ $MODE_PRINTER_PORT != "OUT" ]; then
gpio mode $PRINTER_PORT OUT
fi
if [ $MODE_LED_PORT != "OUT" ]; then
gpio mode $LED_PORT OUT
fi
if [ $MODE_DDYMA_PORT != "OUT" ]; then
gpio mode $DDYMA_PORT OUT
fi
#Настраиваем выходы все выходы (на всякий случай)
gpio write $SIRENA_PORT 0
gpio write $PRINTER_PORT 0
gpio write $LED_PORT 0
gpio write $DDYMA_PORT 1
#Цикл проверки сработки датчика дыма
STATUS_IN_PORT1=`gpio read $IN_PORT1`
while [ $STATUS_IN_PORT1 -eq 1 ]:
do
STATUS_IN_PORT1=`gpio read $IN_PORT1`
if [ $STATUS_IN_PORT1 -eq 0 ]; then
#Выключаем принтер
gpio write $PRINTER_PORT 0
#Включаем сирену
gpio write $SIRENA_PORT 1
#Ждем 10 секунд
sleep 10
#Выключаем сирену
gpio write $SIRENA_PORT 0
fi
sleep 1
done



Сохраняем и выходим. Далее делаем его исполняемым

chmod +x ./alarm.sh

И добавляем в автозапуск:

Добавить в /etc/rc.local строку запуска

/usr/bin/alarm.sh & > /dev/null 2>&1



Таким образом, при загрузке Orange PI – будет загружаться наш скрипт.

Скрипт опрашивает каждую секунду входящий порт (GPIO25 – это 39 пин гребенки) к которому подключен пин с названием OUT4 платы коммутации. OUT4 на плате коммутации имеет подтяжку на + разъема POW4 к которому от “апельсины” подключено “+5v” и “-” с гребенки.

Тем самым, если датчик дыма не сработал, то на 39 пине будет всегда присутствовать логическая “1”. Как только датчик дыма сработает – на GPIO25 будет лог. “0”. Скрипт это увидит в течении секунды и отключит питание принтера (выставит “0” на пине GPIO23), потом включает сирену на 10 секунд и на этом скрипт завершится до перезагрузки по питанию.

Выключаем основной тумблер питания принтера не менее чем на 3 секунды для “сброса” датчика дыма. При следующей загрузки скрипт опять будет мониторить наш входящий порт.

Параллельно в этом же скрипте я настраиваю 1 раз, при включении, порт использующийся для включения и выключения LED подсветки зоны печати и порт управляющий питанием основного БП принтера.

Само включение подсветки, как и основного БП принтера, происходит из меню OctoPrint’a. В скрипте они отключены.

В общих словах – этот скрипт для управления платой коммутации, а там уж что подключите, то и будет управляться.

Сам датчик дыма на 3-х жильном проводе вынесен в зону над принтером.

Как показали опыты с датчиком дыма – ему достаточно маленького дыма чтобы сработать.



Небольшое описание

  • Части платы 1, 2 и 3 питаются от БП 12v.
  • Части 1 – 4 имеют общую землю и по этому достаточно подключить только в один пин землю от “апельсины” и от БП.
  • 4-ая часть питается исключительно от “апельсинки” 5v.
  • Управление 1, 2 и 3 части происходит логической “1”.
  • 4-ая часть управляется лог. “0”, который появляется при сработке датчика дыма.
  • Высоковольтная часть организована на симисторе BTA12-800, который управляется лог. “1” и требует также обязательного подключение “-” к соответствующему пину.
  • Выходы можно подключать только “+”.
  • Входы также только “+”, если минусы всех используемых частей уже подключены.
  • Раздельные пины питания сделаны для возможности использовать разное напряжение (не сильно правильно).
  • Если использовать разные БП, то подключение земли от каждого БП – обязательно.
  • Все номиналы указаны на схеме.



Как настроить GPIO и меню Октопринта можно посмотреть тут

Все выше описанное так же должно подойти и для “малинки” с не большими изменениями скрипта. Если уже что-то завязано на GPIO, то следует это учесть в скрипте. Данный скрипт будет корректно работать только для не четной стороны “гребенки” GPIO. Для четной стороны скрипт нужно немного переделать
