Новый 3D-принтер на CoreXY. Начало

Добавлено в закладки: 0

В Кубъект Лаб, г. Новосибирск собран первый принтер Faberant Cube на CoreXY с удвоением точности. Сейчас предстоит тестирование параметров, настройка прошивки, и первая длительная печать. Надеюсь, что принтер оправдает мои ожидания.

Если можно, то публикую параметры, которые в него заложены:

  • Настоящий закрытый корпус для комфортной 3D-печати пластиками с усадкой – АБС, нейлон, поликарбонат и др.
  • Электроника 32bit Arduino DUE с доступом в инженерное меню (EEPROM)
  • Система перемещения CoreXY с дополнительным удвоением точности
  • Редуктор по оси Z для увеличения точности
  • Оптический концевой датчик по оси Z
  • Двигатели XYZ вне зоны нагрева
  • Рабочее поле 200*200*245 мм (X|Y|Z) с подогревом стола до 120°С
  • Полуавтоматическая калибровка плоскости нагревательного стола
  • Цельнометаллическая система экструзии с максимальной температурой печати 340°С в базовом варианте
  • Экструдер с редуктором, прямая подача
  • Обдув зоны печати турбинным вентилятором
  • Сопла от 0.3 мм
  • Система конвекции воздуха внутри камеры печати
  • Внутреннее освещение камеры печати
  • Дисплей с возможностью автономной печати с карты памяти (в комплекте)
  • Минимальный уровень шума при печати

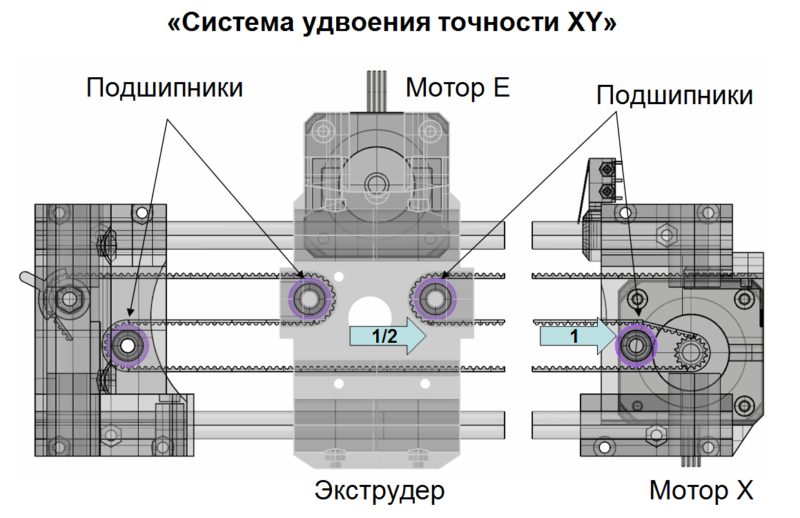

Вот моя схема удвоения точности от 2015 года, еще для первой модели принтера.

А новая схема на CoreXY будет выложена позднее.

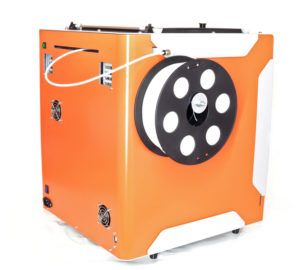

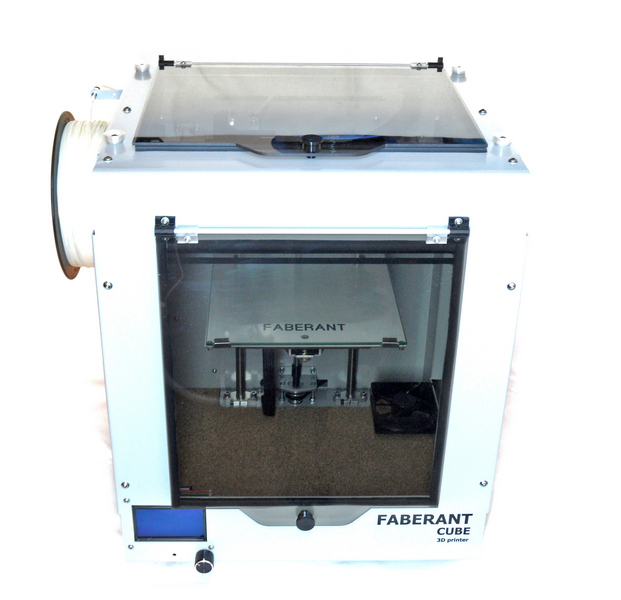

3D-принтер Faberant Cube

P.S. Почему я решил написать на  3deshnik.ru ? Потому что принтер я спроектировал и изготовил сам, без команды, но пользовался обширными знаниями, представленными сообществами в сети. Это заняло 6 месяцев. А вообще, в теме 3D-печати я уже 4 года. Спасибо большое всем, кто рассказывает о своих проектах, а особенно большое спасибо тем, кто размещает такие публикации на своих сайтах :)

Также я решил все-таки привлечь сборщика принтеров, одному тяжело со всем справляться. Кому интересно – контакты мои найдет.

-5

Метки: , , ,    2017-12-19      Раздел: Обзор, Постройка 3D принтера
Автор: Просмотров: 4 442   32 комментария



32 комментария на «Новый 3D-принтер на CoreXY. Начало»

  1. Нужно больше информации, я тоже хочу такой )) :)

    0
  2. Могу еще добавить, что рама стальная, 2 мм толщины, вокруг нее композитная алюминиевая панель (оранжевая).
    Экструдер полностью собственной разработки, никаких E3D и клонов. Длительная печать ПЛА без застреваний даже в нагретой термокамере. Сам механизм подачи и прижима пластика – стальной. Тянет так, что трудно руками остановить пруток. После прижима пруток сразу попадает в канал ведущий в термобарьер, никакого зазора нет. Поэтому возможна печать совсем мягкими материалами типа Rubber. Максимальную скорость для резины еще буду тестировать, но она должна быть высокой.

    0
  3. Также есть возможность ставить один 3D-принтер на другой для создания “печатной стены” и экономии места. Но более 1 принтера ставить наверх не советую.

    0
    1. Подробный обзор-бы с фото-видео

      0
    2. По поводу точности нового принтера можно почитать в следующем посте тут
      ссылка

      0
  4. А в чем принцип удвоения точности? – я вижу по картинке только удвоение длинны ремня.

    0
    1. Вот схема подробнее, надо было ее сразу в текст поставить…
      А вот принцип удвоения точности еще для первого Faberant:
      “В 3D-принтере Faberant используется инновационная система удвоения точности XY, разработанная в “Кубъект Лаб”. Она представляет собой механизм с двухсторонними блоками, где ремень передает усилие на подвижный элемент конструкции через подшипник. Это позволяет за одно минимальное перемещение на приводном моторе получить 1/2 перемещений на подвижном элементе конструкции – каретке с экструдером, двигающейся по X, и столику, двигающемуся по Y. Стоит отметить, что блоки были известны еще со времен Архимеда, но использовались для выигрыша в силе. В “Кубъект Лаб” же блоки были использованы для выигрыша в точности.”
      А ремень увеличивается не в 2, а всего примерно в 1,5 раза.

      1
      1. Так это не удвоение точности, а просто удвоение разрешения. Грубо: было 10 точек на 1 мм, стало 20 точек на 1 мм. Так же?

        0
        1. То же самое будет если взять двигатели с 400 шагами на оборот.

          0
          1. На новом принтере Faberant Cube с системой удвоения точности на кинематике CoreXY шаг позиционирования по XY равен 1/1600 = 0,000625 мм.
            Точность позиционирования по XY конечно же меньше, она зависит от множества факторов – жесткости конструкции, люфтов и т.д. Эту характеристику еще посчитаю в реальных тестах.

            0
  5. Спасибо так понятнее .

    0
  6. “Arduino DUE с доступом в инженерное меню (EEPROM)” :D

    2
  7. Картинка то интересная, но как “удвоение” может быть прикручено к КореХУ? Или по факту кинематика обычная картезианская, с отдельными моторами Х и У?

    0
    1. Но новом принтере кинематика CoreXY дополнена схемой удвоения точности. Схема оригинальная. Никто такой раньше не делал. Как именно реализовано пока не выкладываю, идут испытания.

      0
      1. Просто и так ремни метровые на коре, а сейчас будут двухметровые… Не проще ль моторчики 0.9* поставить – вот и удвоение…

        0
        1. В системе с удвоением точности ремень увеличивается не в 2, а всего примерно в 1,5 раза. А если поставить еще и моторы 0.9, то получим учетверение точности. Возможно сделаю так в новых версиях принтера.

          0
          1. Так только разрешение увеличится. К точности это не имеет никакого отношения.

            0
      2. Ну почему же никто. Вот это что тогда?

        [URL=https://d.radikal.ru/d24/1712/b1/1e734d67b25f.jpg.html][IMG]https://d.radikal.ru/d24/1712/b1/1e734d67b25ft.jpg[/IMG][/URL]

        0
      3. Почему никто. А это тогда что? Не получается сюда добавить фото и редактировать тоже.
        Вот ссылка на фото на радикале.

        https://radikal.ru/lfp/d.radikal.ru/d24/1712/b1/1e734d67b25f.jpg.html/htm

        0
        1. То, что вы даете в ссылках, никакого отношения к кинематике CoreXY не имеет. На CoreXY никто еще не придумывал и не реализовывал схему с удвоением. А у нас уже есть готовый принтер на новой схеме.

          0
          1. То же самое, что и у вас на рисунке.

            0
  8. Точность передвижения и точность позиционирования – две большие разницы.

    0
    1. На новом принтере Faberant Cube с системой удвоения точности на кинематике CoreXY шаг позиционирования по XY равен 1/1600 = 0,000625 мм.
      Точность позиционирования по XY конечно же меньше, она зависит от множества факторов – жесткости конструкции, люфтов и т.д. Эту характеристику еще посчитаю в реальных тестах.

      0
      1. Блохе на подкове гравировать надпись “сделано с любовью” будете на этом принтере?

        0
        1. Наврятли . Нужен другой принцип печати

          0
  9. Уже можно заказывать ,цена вопроса ?

    0
  10. По цене и сроку поставки ответил лично.

    0
  11. А готовые модельки без обработки .когда выложите ?
    Да и по скорости печати данные для разных пластиков .

    0
  12. И видео печати в 4к неплохо бы увидеть

    0
  13. Проверка вставки картинок

    0
    1. Выше видео печати на первой модели 3D-принтера Faberant. Пусть будет для примера.
