Модульная плата для 3D принтера семейства Selena

Добавлено в закладки: 1

Всех с наступившими! Давно не было новостей и вот они!

Мы подготовили новую плату семейства Selena с модульной компоновкой.

  • Selena Matrix заменяет версию Selena Pro (6 сменных драйверов двигателей)
  • Selena Matrix призвана упростить коммутацию в принтере и уменьшить число внутренних электронных блоков принтера до минимума.
  • Selena Matrix состоит из блока контроля, силового блока и набора модулей расширения.
  • Блок контроля и силовой могут устанавливаться друг над другом, сильно экономя место в принтере.
  • Прошивка на основе проекта Smoothieware, также поддерживает Klipper и Marlin 2.0

Модульная плата для 3D принтера семейства Selena

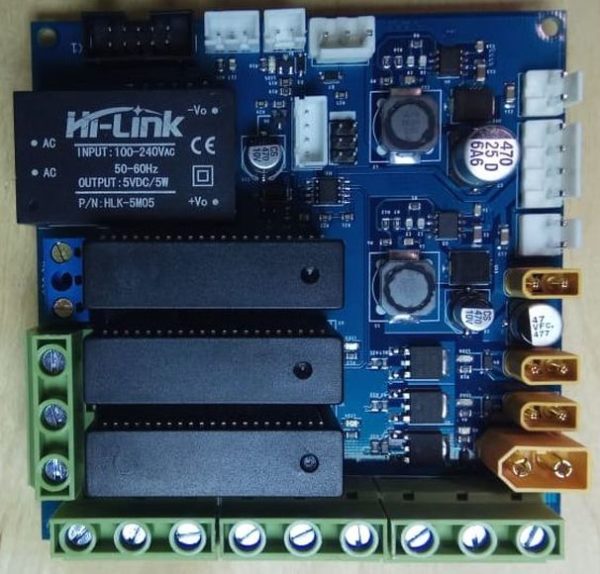

Selena Matrix силовой блок

  • Подключается непосредственно к блоку питания Один-В-Один. 9 разъемов блока питания в 9 разъемов платы.

Модульная плата для 3D принтера семейства Selena

  • Имеет защищенный канал управления 220v на борту для подключения нагревателей стола мощностью до 600вт.
  • Управляет питанием принтера через встроенный контроллер, позволяет как выключать, так и включать принтер через выделенный канал управления 220 вольт.
  • Использует диапазон питающих напряжений блока питания 16-25 вольт (есть 12v версия)
  • Использует мощные стабилизированные источники +5v, +12v, до 3 ампер на каждом.
  • Имеет разъем управления мощным внешним сервоприводом.

Модульная плата для 3D принтера семейства Selena

Selena Matrix блок контроля

Модульная плата для 3D принтера семейства Selena

  • На плате разместились 5 колодок для сменных драйверов с независимым управлением, 4 разъема концевых выключателей, разъем сенсора прутка, 4 канала температурных сенсоров, 3 канала управления вентиляторами.
  • Разъем расширения с независимым питанием для подключения внешних плат (RaspberryPi OrangePi WiFi)
  • Отдельный разъем с подавлением помех, для подключения сенсора уровня стола BlTouch или аналогичного.
  • Цепи температурного контроля работы драйверов и управление активным охлаждением.
  • Плата защищена дополнительными предохранителями от неправильного подключения внешних устройств 5в.
  • Имеет встроенную защиту от пробоя каналов температурных датчиков.
  • Перемычки для включения копирования движений драйверов осей. Например если на оси Z два двигателя

Модульная плата для 3D принтера семейства Selena

Selena Matrix поддерживает подключение 2-х оригинальных модулей расширения функциональности платы. Это могут быть:

  • Дополнительные драйвера двигателей
  • Модуль управления термокамерой
  • Модуль для подключения термопар
  • Модуль подключения датчика дыма
  • Модуль силовых выходов
  • Модуль дополнительной индикации
  • … Планируется выпустить более 15 различных модулей



Selena Matrix четвертое поколение плат серии Selena и включает все возможности 3-его поколения Selena Compact достойные отдельной статьи.

Selena Compact V3 Скачать



Также в семействе селена есть панель управления Selena Panel

Модульная плата для 3D принтера семейства Selena



На основе Selena Matrix разработано и серийно выпускается ОЕМ решение для одного из крупных российских производителей принтеров.

5

Метки:    2019-01-26      Раздел: Модернизация серийного принтера, Постройка 3D принтера, Электроника
Автор: Просмотров: 1 897   6 комментариев



6 комментариев на «Модульная плата для 3D принтера семейства Selena»

  1. Какой процессор-то?
    Что-то кондеров мало вокруг него… да и трассировка автоматом общей и питания – не есть гут.
    Чтобы провода из клеммников вытащить, надо верхнюю плату снять?
    Чтобы отцепить XTшки и т. п. – тоже?

    0
    1. Процессор LPC1768.
      “Чтобы провода из клеммников вытащить, надо верхнюю плату снять?
      Чтобы отцепить XTшки и т. п. – тоже?”
      как часто вы их отцепляете ? И ничто не мешает поставить платы рядом ,на фото лишь один вариантов .
      “… да и трассировка автоматом общей и питания – не есть гут.”
      Откуда такие выводы? Трассировка сделана инженером . Много Плат трудятся не один год без нареканий.

      1
  2. А, по моему, хорошее, компактное решение. Избавляет от нагромождения всяких доп реле и прочего. Плюс не над отдельныйбп для апельсина/малины.
    Вот только не увидел, сколько это хозяйство стоит? Но плата явно профессионального уровня.
    По разъемам тоже немного смущает, что если что то придется открутить, подтянуть придется верх снимать. Но если делать до всего постоянный удобный доступ, то это будут огромные размеры, так что тут вопрос, целесообразно ли это. В машинах к мотору тоже не ко всему из капота подлезешь и не чего…
    Разрабы платы молодцы, большая работа проделана) :)

    1
  3. как часто вы их отцепляете ?

    Это не аргумент. Должно быть удобно :)

    И ничто не мешает поставить платы рядом ,на фото лишь один вариантов .

    Согласен. Но нижнеюю плату можно было сделать немного больше, чем верхнюю, чтобы обеспечить беспроблемную коммутацию разъемов. Ну или разъемы 90 гр. Это еще один вариант :)

    Откуда такие выводы?

    Посмотрел на трассировку! Если есть желание – можете привести скриншот области под процессором (верхний слой ПП). Обсудим.
    Да и, возвращаясь к кондесаторам, или их просто не хватает на плате или стоят они совсем не так, как того требует производитель МК…

    Но если делать до всего постоянный удобный доступ, то это будут огромные размеры

    Не всегда… разъемы должны быть в легкой доступности!

    А ценник, скорее всего, конский ;)

    0
  4. шикарно, идея и планы!
    огорчает отсутствие хотя бы порядка цены.

    p.s. и сайт, хоть минимальную заглушку чтобы было куда гуглить, а то на фразу Selena Matrix находится какоето спортивное питание или биодобавка.

    0
  5. Этот продукт – наше видение универсальной платы для современного 3Д принтера или много осевого станка и сумма опыта разработки микроконтроллерных плат для различного оборудования. Наша компания ОЕМ разработчик и поставщик электронных компонентов, в том числе для производителей принтеров, поэтому сайта именно для этого продукта пока нет. За ценой в личку.

    0
