Знакомимся: LV8729 – новый тихий драйвер для шаговых двигателей

Добавлено в закладки: 7

Сегодня утром в нашем Чате ROMERO опубликовал ссылку на новенький драйвер для шаговых двигателей – LV8729. Посмотрим, на что он сгодится.

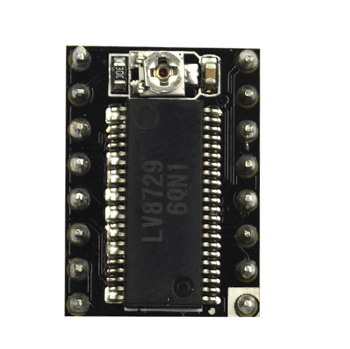

LV8729



LV8729 изготовлены китайской компанией MakerBase Technology, известной интегрированными платами электроники MKS GEN и MKS SBase. Драйвер позиционируется как тихий драйвер для RAMPS 1.4 и совместимой электроники. Ограничение по току 1,5А для шаговых двигателей. Интересен не интерполированным микрошагом 1/128. Посмотрим в даташит.



Характеристики

  1. Напряжение для двигателей 9 – 32В
  2. Напряжение логики 2 – 5В
  3. Рабочий  ток 1,5А
  4. Рабочая температура до 85°C
  5. Температура отключения 150°C
  6. Регулировка микрошага FULL – 1/128



LV8729

Расположение чипа похоже на TMC2100. Радиатор опять клеим не на чип.

LV8729



Правильная установка на RAMPS 1.4

Помните. При неправильном подключении, драйвер и контроллер сгорят!

Правильная установка LV8729 на RAMPS 1.4



Установка микрошага для LV8729

Установка микрошага для LV8729

Для 1/128 все три перемычки должны быть установлены.

Регулировка Vref

I = Vref / 0,5

Значения уже рассчитаны, смотрите в таблице. По умолчанию Vref настроен на 0,4В. Максимальное значение 0,75В соответствует 1,5А для двигателя.

vref



Меры предосторожности

Пожалуйста отключите все двигатели или драйверы сгорят.

Подключите питание и USB.



Для увеличение тока – крутим подстроечный резистор по часовой стрелке

Настройка тока на LV8729



Выводы

Если TMC2100 был сделан для 8-и битной электроники, то LV8729 создан для 32-х битной электроники. Здесь нет интерполяции микрошага, поэтому можно достигнуть высокой точности перемещений с двигателями имеющими шаг 0,9°. При этом уровень шума должен быть эквивалентен паре TMC2100 и шаговому двигателю с шагом 1,8°.

Если уровень шума не важен, то за меньшие деньги можно поставить драйвер DRV8825 с микрошагом 1/32 в паре с двигателями с шагом 0,9°. При этом различий в качестве печати по FDM технологии не должно быть.

В итоге: этот драйвер нужен владельцам 32-х битной электроники, желающим снижения уровня шума шаговых двигателей на своих 3D принтерах. Для 8-и битной электроники по прежнему остаётся актуальным TMC2100.



p.s. Комфортный режим работы до 1А. Выше 1,2А сильно нагревается. (Из опыта работы нашего коллеги Faster на ЧПУ станах)

25

Метки: , ,    2016-11-05      Раздел: Обзор
Автор: Просмотров: 25 603   18 комментариев



18 комментариев на «Знакомимся: LV8729 – новый тихий драйвер для шаговых двигателей»

  1. По крайней мере дешевле выходит оригинальных :)

    0
    1. Рекомендую такие двигатели – MKS 4240-400. Они длиной 40мм и на ток 1А.

      0
  2. А Ramps 1.4 под 32 бита нужно переделывать насколько я понял? Будет ли работать с моторами Nema 17 42 42BYGH 1.7A (17HS4401)?
    Можно ли без серьезных танцев с бубнами и паяльником подключить эти драйвера к разъемам для внешних драйверов на MKS-BASE 32 bit?

    0
  3. Есть вариант разводки плты драйвера с микросхемой “наверху” https://www.aliexpress.com/store/2348176?spm=2114.10010208.0.0.sMwXp4 в этом магазе. ну или просто по запросу LV8729 на али. там море вариантов

    0
  4. Завелось на переделанном под due RAMPS 1.5, и движках 17HS4401, выставил ток 1.3 А и режим 128 микрошагов. Субъективно тише A4988 процентов на 40-50…
    п.с. питание движков 24в.

    0

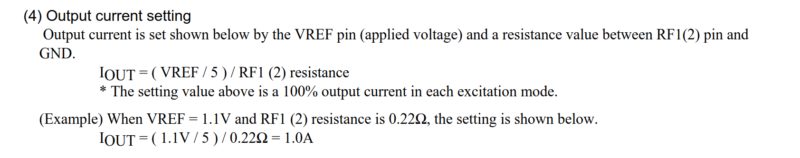

  5. Внесу свои 5 копеек. Купил такие драйвера и все оказалось не так как в статье… Ссылка на них https://ru.aliexpress.com/item/3D-Printer-Parts-4pcs-lot-MKS-LV8729-Stepper-Motor-Driver-4-layer-PCB-Ultra-Quiet-Driver/32809862688.html?spm=a2g0s.9042311.0.0.dT97VS . По итогу стоят токоизмерительные резисторы 0.22 ома ( такие же как в даташите . И ток считается ну совсем по другому )))
    По факту стояли резисторы 0.22 Ома

    0
    1. Тото я думаю, почему лыжи не едут) А не подскажете, откуда картинку выдернули? :)

      0
        1. Что то не видно её там, и указана та же формула i = Vref/0,5 =\

          0
        2. Я брал точно такие же, чёрные с чипом сверху, там так же указана формула i = Vref/0,5. Поставил драйвера на H-bot в режиме 1\64, настроил по формуле на 1А, и моторы постоянно пропускали шаги. Т.е никаким ампером там и не пахнет, потом нашёл ваш коммент, посчитал по новой формуле – и всё заработало. Получается, что она верна. Не понятно, почему продавцы указывают не правильную…

          0
          1. думаю перестраховываются. Я менял еще резистор с 20 кОм на 6.8 кОм ,иначе нем ог ток поднять. А было тоже самое что у Вас.А все формулы из даташита .Просто китайцы вместо 0.1 ома впаивают 0.22.

            0
        3. Да уж. Кстати, а что означает второй номер на чипе, “6QN1”? У меня стоит 7UN3.

          0
          1. Скорее дата выпуска

            0
  6. Пытался ставить за неимением в хозяйстве 8825…
    У меня 2 экземпляра (микрой вверх 0,22ома) заработали только как 1/128 – средняя перемычка убрана, потом вообще выкусил пин М2 и кинул на землю на самой платке драйвера – не помогло… 1/32 так и не вышло получить а при 1/128 (Е)на дуньке с рампсом под марлином “зависает” при каждом ретракте на пару секунд :( :(

    0
    1. Извиняюсь, но точно это из-за них, а не из-за слайсера и ограничения времени печати (не меньше N сек)?

      0
      1. Как перемычки не ставил – 1/128 шага выдаёт, причём тут слайсер?
        типичный китайский косяк, очевидно что не все такие, просто мне “повезло”
