Моделирование в Blender. Воздуховод

Добавлено в закладки: 1

С чего начинается моделирование? С желания. Всегда есть какие-то желания, от низменных до желания созидать. Желание это первая ступень на пути к созиданию. Вторая ступень это намерение достигнуть желаемого. От силы намерения зависит судьба проекта. Третий шаг это примерное представление в уме и зарисовка эскиза будущей детали. Замер и расстановка размеров конкретизируют будущие формы. По мере создания модели приходят новые идеи и улучшения первоначальной задумки. Знание методов и инструментов моделирования помогают достичь большей оптимизации форм и сократить время на создание детали.

Сейчас я опишу пошагово создание модели воздуховода обдува RAMPS 1.4 для моего нового 3D принтера – СПринтер 233. Зачем мне это, ведь есть стоковый обдув? Как оказалось стоковый меня не устраивает по ряду причин

Немного подумав я замерил основные размеры с помощью штангенциркуля и набросал эскиз будущей детали.



Моделируем воздуховод

Есть разные подходы в моделировании. Я моделирую с помощью примитивов, составляя их как кубики – отсекаю и комбинирую с помощью логических (булевых) операций.

Начну с создания цилиндра (Shift+A), так как наш воздуховод представляет из себя сектор цилиндра. Отсеку от цилиндра лишнее и добавлю недостающее.

Первый объект сразу удобно располагаю относительно начала координат. Задание размеров в левой колонке позволяет сократить в дальнейшем время на правку геометрических размеров и ориентацию в пространстве.

Справа вверху есть дерево-список объектов. Сразу переименовываем имя на понятное. Возможны проблемы с кириллическими названиями (первый раз попробовал и сразу поймал проблему).

Начинаем отсечение

Для этого задействую Модификаторы. Шаги отсечения:

1. Скрываю отсекающий объект
2. Выделяю основной объект
3. Открываю меню Модификаторов и выбираю Boolean
4. Имя Модификатора
5. Difference – отсечение
6. Выбираю из выпадающего меню имя отсекающего объекта



Отсекаю правую часть. Нажимаю клавишу “Z” и объекты становятся прозрачными.

Теперь сделаю стенки 2 мм. Для этого изнутри вырежу цилиндр с меньшими размерами.

Этот цилиндр тоже немного отсеку справа. Вид сверху клавиша “7” на цифровой клавиатуре.

У отсекающего цилиндра свои модификаторы. Здесь пришлось переименовать объект в латинский шрифт.

Уже что-то вырисовывается. В дальнейшем я решил изменить вырез этой стенки и немного переделал.

Вырезаю отверстие под вентилятор

Сферой делаю вырез в не нужных стенках

Вот так выглядят Модификаторы и модель на этом этапе.

Пора заняться крепёжными отверстиями. Решил вставить сферы для удлинения резьбы.

Дублирую существующую сферу (Shift+D) и перемещаю её по оси Y (“Y”) на 0,05, это 50 мм.

Объединяю (Union) сферы с воздуховодом.

Теперь нужно сделать отверстия для винтиков. Использую существующие сферы (для этого их нужно сделать видимыми) для позиционирования отверстий.

Для этого нам поможет 3D курсор. Ведь центр вновь создаваемого объекта совпадает с 3D курсором, а перенести его (Shift+S) не сложно.

Создаю цилиндрики для выреза отверстий под резьбу М3. В дальнейшем их рассверлю и нарежу резьбу. Сферы под резьбу я увеличил клавишей “S” в 1.3 раза.

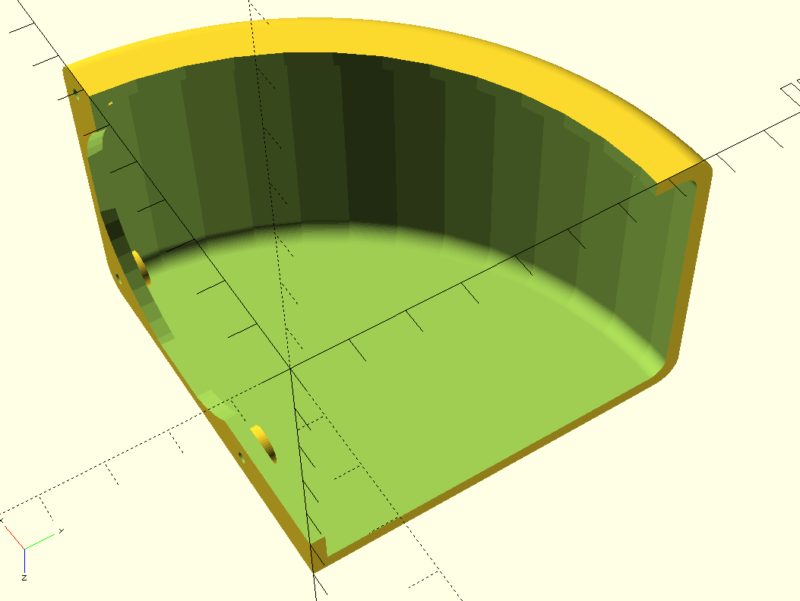

Вот такая модель получилась.

Сохраняю и экспортирую в STL.



Пора печатать

Открываю в Cura. Поворачиваю и включаю поддержки.

Рассверлил отверстия до 2,6 мм и нарезал метчиком резьбу М3.

Воздуховод придуман, смоделирован, напечатан и установлен в 3D принтер. Цель достигнута!

Кому показался сложным процесс моделирования? Похоже на игру в кубики? Моделирование это одна из составляющих 3D печати, поэтому его нужно изучать.



Скачать модель
