3D-SPrinter Что? Где? Как? Часть 2 — Собираем корпус.

Добавлено в закладки: 3

Всем привет! В этой части пойдёт речь о сборке корпуса принтера 3D-SPrinter. Вообще должен заметить, что этот принтер собирается легко, быстро и интересно. Детали хорошего качества, во всех смыслах и эстетических, и технических. Думал сейчас, как возьму и придерусь к чему-нибудь, а не тут-то было – не к чему придраться, всё просто супер. Спасибо Андрею за достойное качество! Ну что ж, начнем. Можно посмотреть видео

Сегодня нам понадобится:

  • передняя панель

dsc_7008

  • задняя панель

dsc_7007-1

  • две боковые панели, они одинаковые

dsc_7009-1

  • нижняя панель

dsc_7013

  • верхняя панель

dsc_7012-1

  • и вот такие две детальки

dsc_7021

А ещё, что бы все это скрутить, нам нужно:

  • винты м3*16 – 32 шт
  • винты м3*12 – 8 шт
  • гайки м3 – 40 шт
  • шайбочки м3 – 40 шт

Количество метизов с запасом на случай потери, укатывания или ещё какого-нибудь непонятного исчезновения.

Начинаем собирать

Сборку нужно начинать с прикручивания боковых панелей к нижней и верхней панелям. При сборке нужно быть внимательным, потому что практически у всех деталей есть перед и зад или левая сторона и правая, ну конечно они у всех есть, я имею ввиду, что деталь можно поставить не правильно и это в дальнейшем может затруднить сборку принтера. У боковых панелей есть перед и зад. Перед узкий, к этой части прикручивается передняя панель. Зад широкий и соответственно к этой части мы прикрутим заднюю панель.

left_right

У нижней панели тоже есть свои отличия – где правая сторона, а где левая

down

У верхней панели тоже есть отличие

up

Ну что ж, разобрались где перед-зад, где право-лево. Нам понадобятся винты м3*12 – 6 шт и м3*16 – 6 шт.  Собираем: верхняя панель скручивается винтами на 12 мм, но пока винты не затягиваем

3d-sprinter-1

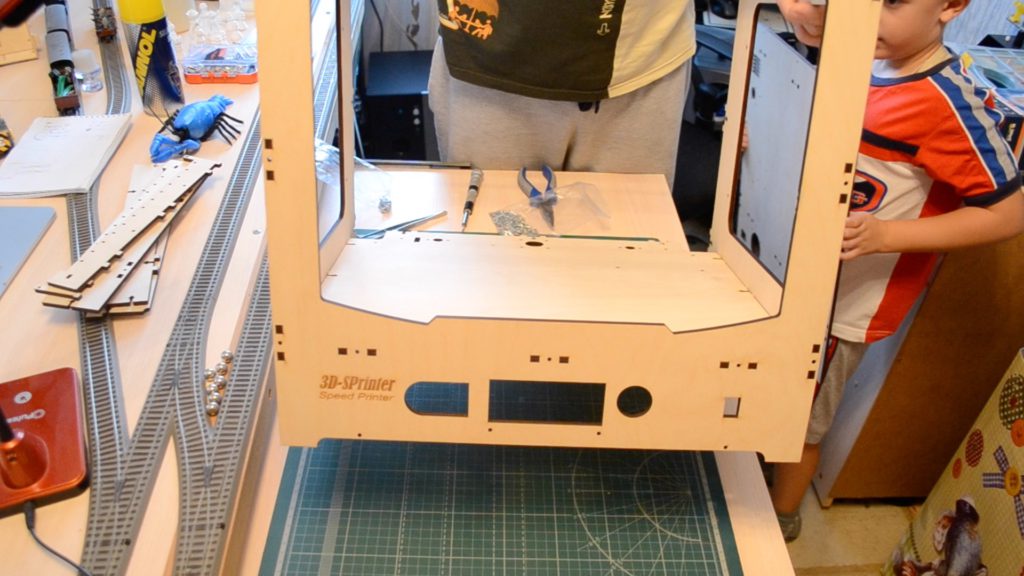

Потом ставим переднюю панель (хотя можно и заднюю, но мы начали с передней), ну с ней все понятно – надписями наружу. Берем винты м3*16 – 12 шт

3d-sprinter-2

У задней панели то же есть отличие – это отверстия в нижней части – прямоугольное отверстие под крепление штекера питания принтера должно быть слева, если смотреть на принтер сзади

back

Нам понадобятся винты м3*16 мм – 12 шт. Собираем, но пока не затягиваем

3d-sprinter-3

Перед затягиванием всех винтов необходимо вставить в боковые панели под верхнюю панель вот это, как видите у них тоже есть ориентир

dop

3d-sprinter-6

Теперь затягиваем все винты и наш корпус готов

3d-sprinter-4

Ну вот вроде и всё, как я и писал выше – это не сложно.

Спасибо за внимания, всем удачи и хорошего настроения!

3D-SPrinter Что? Где? Как? Часть 1 — Собираем кровать.

3D принтер 3D-SPrinter Что? Где? Как? Часть 3 — Устанавливаем кровать на место.

20

Метки: ,    2016-10-03      Раздел: Кит набор для сборки, Новичку, Постройка 3D принтера, Своими руками
Автор: Просмотров: 8 412   11 комментариев



11 комментариев на «3D-SPrinter Что? Где? Как? Часть 2 — Собираем корпус.»

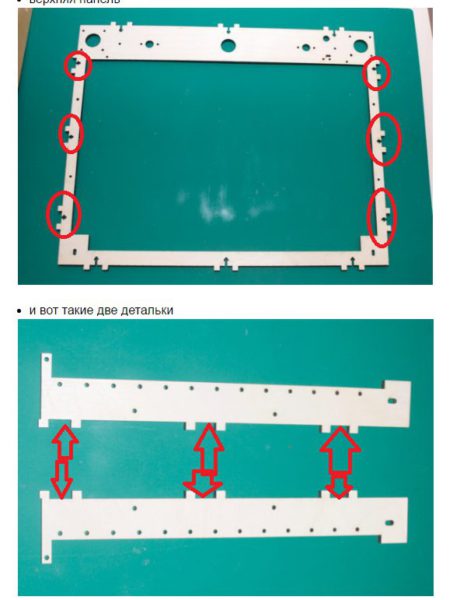

  1. На картинке показано куда нужно переносить крепежные места, так как рельса крепится на нижние планки то они должны быть жёстко закреплены и обеспечивать параллельность рельс. А то что они сейчас на верхней только снижают жёсткость конструкции и могут легко сломаться.

    1
    1. Верхний комментарий был изменён по просьбе автора комментария

      0
      1. Комментарий был сделан с целью обратить внимание на слабые места конструкции, а не повторять ошибки автора.

        0
  2. Не надо там ничего менять в креплении планок под рельсы. Потому что чем жёстче рельсы привинчиваются к корпусу, тем больше их закусывает. Так что рельсам надо давать небольшую свободу в разумных пределах. Если бы надо было переделать этот узел, я бы его давно переделал, как и весь остальной корпус.

    0
  3. Юрию – спасибо за отличные статьи! Рад, что КИТ вам понравился. :)

    0
  4. А подробнее можно про сверление отверстий? На каком расстоянии сверлить?

    0
    1. Какие отверстиям? При сборке корпуса ничего не надо сверлить.

      0
      1. Ой, извиняюсь, при сборке кровати я имел ввиду. Запутался совсем во вкладках. :(

        0
        1. Там как бы нет определенных размеров. Просто чтоб было равномерно от краёв. Я сделал по бокам от названия, одинаковое растояния от края и по высоте посередине.

          1
          1. Понял, спасибо! Как у вас дела со сборкой? Уже собран принтер или всё ещё ждёте детали с Китая? Мне вчера корпус пришёл уже, немного стол пособирал вчера. С Китая уже почти всё пришло.

            0
  5. Собираем потихоньку, одно видео ещё смонтировать надо и две статьи написать уже есть о чём, одну уже на половину написал. Начинается предновогодняя суета, времени катастрофически не хватает. А запчасти вроде все пришли, только стол на почте забрать надо, неделю уже там лежит )))

    1
