Моделирование в SketchUp. Воздуховод

Добавлено в закладки: 0

В этом уроке мы сделаем воздуховод на базе параметрического воздуховода с Thingiverse, а его параметры сделаем вот такими. Скачайте STL-файл с сайта (или можете скачать файл fan_nozzle.stl в конце этой статьи), создайте новый файл и импортируйте STL в SketchUp. Затем расставьте размеры с помощью Tools – Dimensions. Чтобы расставить радиусы, нарисуйте дуги по трём точкам, используя в качестве опорных точек узлы STL-треугольников, составляющих края отверстий или закруглений, а потом измерьте эти дуги.

Образмеривание нижней части

Сохраните работу как air_duct.skp. После образмеривания можно создать копию основания на свободном месте. Для внутренней окружности во время рисования с помощью “CTRL” + “+” выставим 80 сегментов дуги, для мелких отверстий и закруглений – 40.

Эскиз основания

Обратите внимание, что основание немного выпуклое, а не квадратное.

Основание, выпуклость

Удалим ластиком лишние линии и вытянем основание на 2 мм вверх.

Готовое основание

Теперь нам нужно смоделировать боковые выступы. Образмерим их:

Боковые выступы

Используя вспомогательную линию на расстоянии 3,44 мм и инструмент 2 Point Arc, нарисуем 2 боковые дуги на верхней грани детали.

Боковые выступы – разметка

Уберём лишние линии. По какой-то причине при стирании линий удалились нужные грани.

Грани удалились

Возьмём карандаш и соединим внутреннюю и внешнюю окружность через отверстие. Грань восстановится. Удалим эту линию. После починки сделаем вытягивание боковин вверх на 10 мм. Удалим также лишние грани в отверстиях.

Боковины готовы

Образмерим верхний профиль.

Создадим похожий эскиз с помощью кривых Безье (Draw – Bezier Curves). Нарисуем две горизонтальных линии по 33,8 мм в обе стороны от оси, и 0,835 мм вдоль оси. Сделаем такие же засечки на концах линий.

Линия с засечками

Затем нарисуем кривые Безье так (цифры обозначают, где кликать мышкой):

Аналогично нарисуем остальные кривые. Такую же технику применим для рисования внешнего контура, только линии будут 35,2 мм и 2,155 мм.

В итоге получается вот что:

Нарисуем вертикальную линию из центра нашей первой детали длиной 34,6 мм, выделим и перенесём туда наши контуры.

Перенос контуров

Для дальнейшей работы нам понадобится установить два плагина: плагин-библиотеку LibFredo6 v7.5b и плагин CurviLoft v1.5a с сайта SketchUcation (требуется регистрация). Как обычно, их можно взять и в конце статьи. После установки у нас появится панель CurviLoft.

Переделаем верхний контур следующим образом:

И добавим разметку:

Убираем лишние линии.

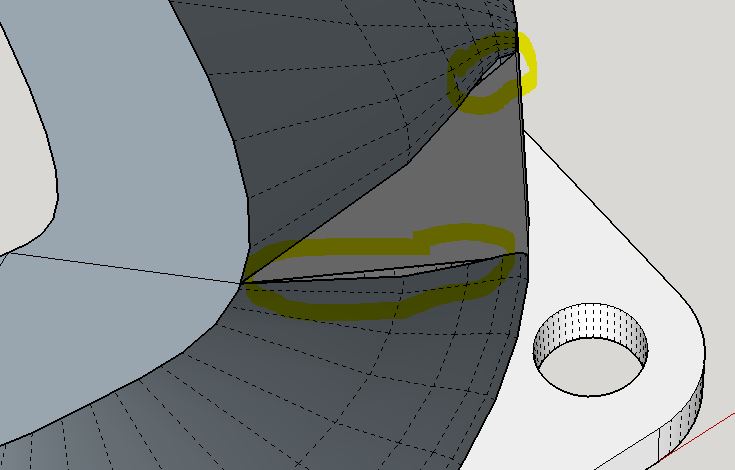

Нарисуем треугольники вручную.

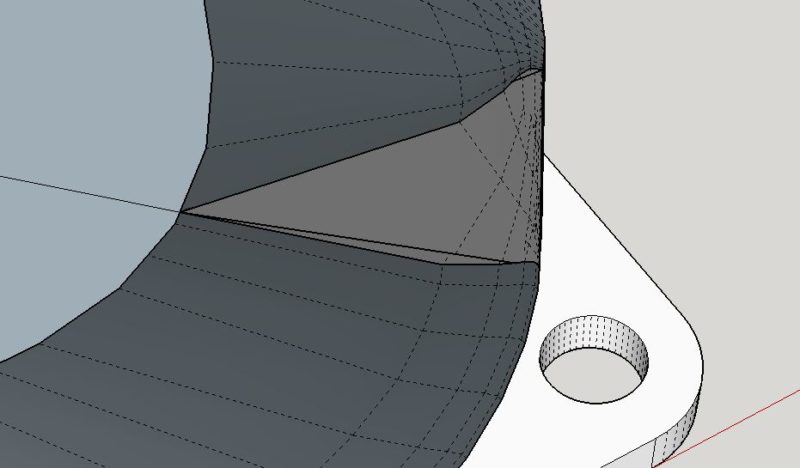

Боковые треугольники

Теперь выполняем операции в такой последовательности:

1. Нажимаем первую кнопку на панели CurviLoft.
2. Выделяем верхнюю грань одной из боковин.
3. Нажимаем зеленую галочку.
4. Выделяем соответствующую часть верхнего контура.
5. Нажимаем зеленую галочку.
6. Нажимаем зеленую галочку на панели плагина. Лофт готов.



Включите View – Hidden Geometry для показа пунктирных линий.

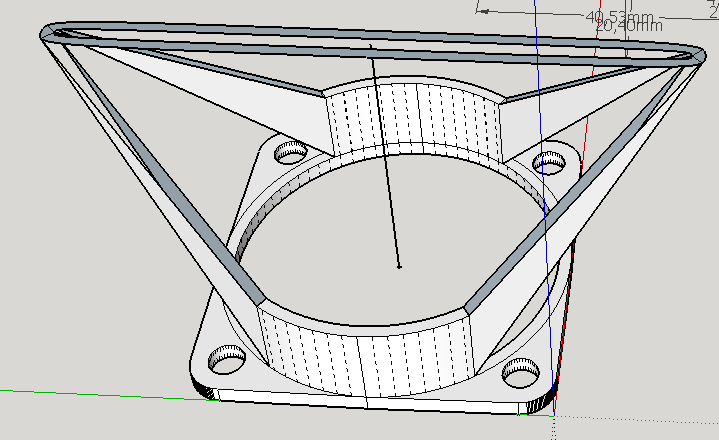

Первый лофт

Заканчиваем лофтами от основания до боковых треугольников.

Финальная модель

Скачать файлы:

• fan_nozzle.stl
• air_duct.skp
• air_duct.stl
• LibFredo6_v7.5b.rbz
• Curviloft_v1.5a.rbz



На этом всё, успехов вам в 3д-моделировании!

Нуждов Андрей, 21.04.2017
