Большой фрезер на квадратной трубе
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Большой фрезер на квадратной трубе
Вот, пожалуйста !
Сегодня закончил механическую часть. Времени мало на личные проэкты - по основной работе наверстываем потери от короновируса
Уже похоже на фрезер с осью Z морочился долго - поскольку в основном сначала делал (рисовал и печатал детали) а потом думал ...
Осталась электрика и настройка
ЗЫ Уже есть мысль укоротить оси раза в 1,5-2 Пружинит это всё неслабо....
FlyingBear Tornado
-
- Сообщения: 665
- Зарегистрирован: 31 янв 2019, 23:09
- Имя: Виктор
- Откуда: Королёв
- Благодарил (а): 29 раз
- Поблагодарили: 70 раз
Re: Большой фрезер на квадратной трубе
Скорее на роутер.
А как же тогда со стандартным листом фанеры работать?
ЗЫ Адмирала Кузнецова смотрели?
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Большой фрезер на квадратной трубе
НУ пока я ничего конечно не буду укорачивать, посмотрю как оно всё будет жить...
Вот с трудом нашол в алике свои старые заказы, напечатал китайские схемы с картинками к матчу и драйверам и пытаюсь понять что куда по электрике идёт...
FlyingBear Tornado
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Большой фрезер на квадратной трубе
Подрубил временно ось х. Поставил матч3. Получил первое движние каретки. Тольео почемуто всегда в сторону х+, даже если жмеш х-
Почему так, что перепутано? Всё по китайским мануалам подрубил...
И еше вопрос - для чего сигнал энэйбл на драйвер? В мануале к контроллеру он нужен. Но в мануале к драйверу он не задействован. Если его подрубить - драйвер загорается красным лиодом и отрубает мотор. А без него работает
Видео
https://youtu.be/e98AT5CRgv0
Почему так, что перепутано? Всё по китайским мануалам подрубил...
И еше вопрос - для чего сигнал энэйбл на драйвер? В мануале к контроллеру он нужен. Но в мануале к драйверу он не задействован. Если его подрубить - драйвер загорается красным лиодом и отрубает мотор. А без него работает
Видео
https://youtu.be/e98AT5CRgv0
FlyingBear Tornado
- Alex Post
- Сообщения: 7002
- Зарегистрирован: 11 янв 2017, 17:22
- Имя: Александр
- Откуда: Брест, РБ
- Благодарил (а): 330 раз
- Поблагодарили: 817 раз
- Контактная информация:
Re: Большой фрезер на квадратной трубе
логично же, для вкл-выкл удержания
сигнал dir не доходит до драйвера, как вариант
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
Re: Большой фрезер на квадратной трубе
Грандиозно, по размерам, а на какой скорости и какую фанеру резать планируется?
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Большой фрезер на квадратной трубе
Удержание драйвер сразу врубает при подаче питания..
С напавлением разобрался, сослепу дир не на тот пин прикрутил...
А какой микрошаг обычно ставят? Сейчас стоит 1000 на оборот, у меня это 10 микрошагов на 1мм. Ездит бодро
Фанера 15-18мм обычно, а скорость вобщем не важна, какую позволит жесткость станка, с той и буду резать. У меня необходимость в резке примерно раз в неделю возникает.... Это не станок для зарабатывания денег, просто помощник на производстве.
Еще видос снял, уже как нормально ездит
https://youtu.be/O_XOt7aonS8
FlyingBear Tornado
- antobel
- Сообщения: 1316
- Зарегистрирован: 06 июл 2017, 20:36
- Имя: Антон
- Откуда: з Владимирщины
- Благодарил (а): 42 раза
- Поблагодарили: 83 раза
- Контактная информация:
Re: Большой фрезер на квадратной трубе
Именно, НО!- если разрешение есть. если нет - нет и удержания
Собрал три Sprinter"а, и один разобрал, FriBot-Max-Pro так и не собрал, собираю 2626 техно...
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Большой фрезер на квадратной трубе
Господа, а как сделать чтоб 2 движка крутились синхронно но в разные стороны? У меня на оси Y 2 двигателя , стоят симметрично, и соответственно получая команды с одних и тех же пинов платы (через разные ессно драйвера) должны крутится в противоположные стороны...

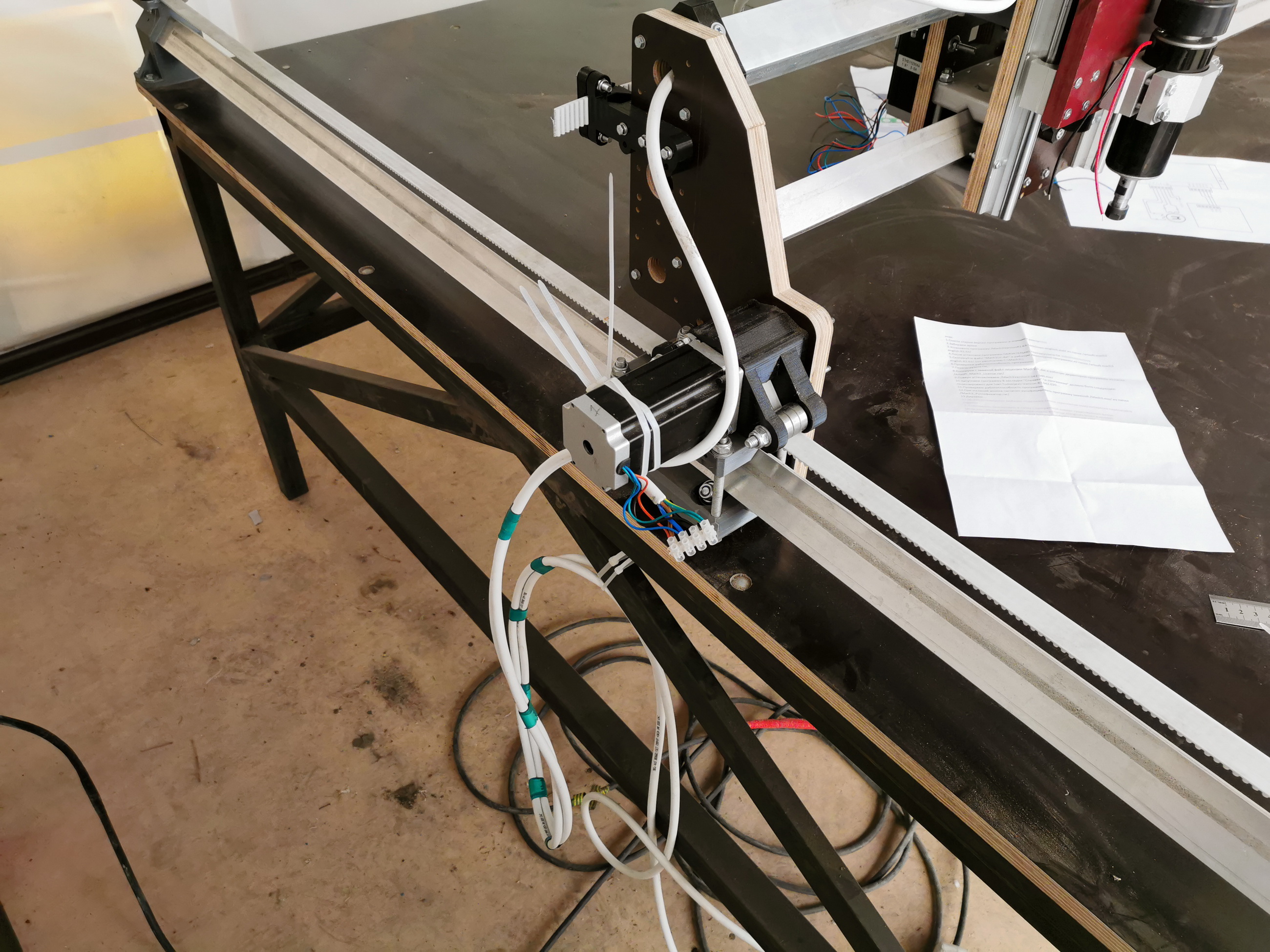

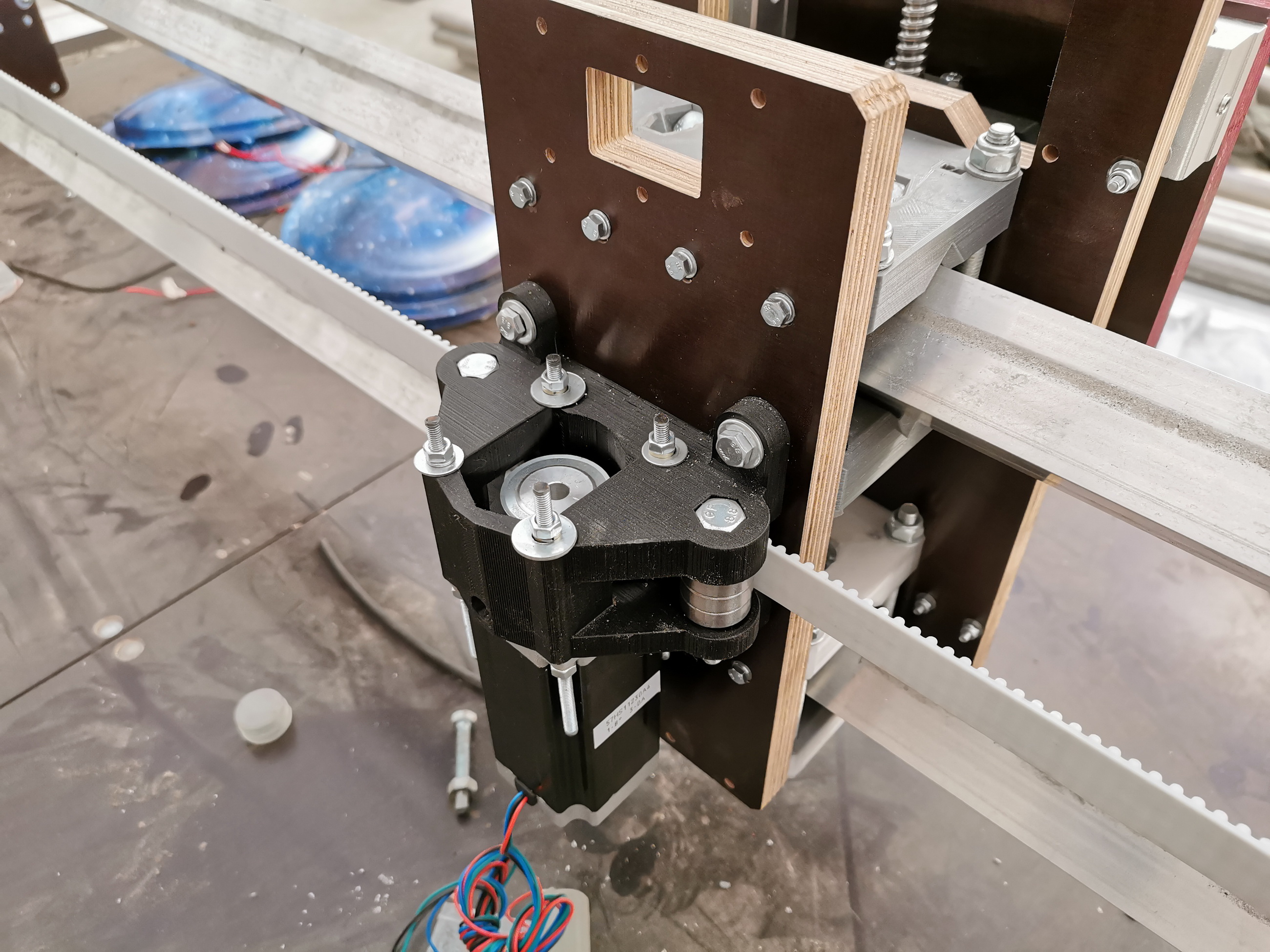

Вот еще фотки.
Эксперименты закончил, начал проводку начисто делать.

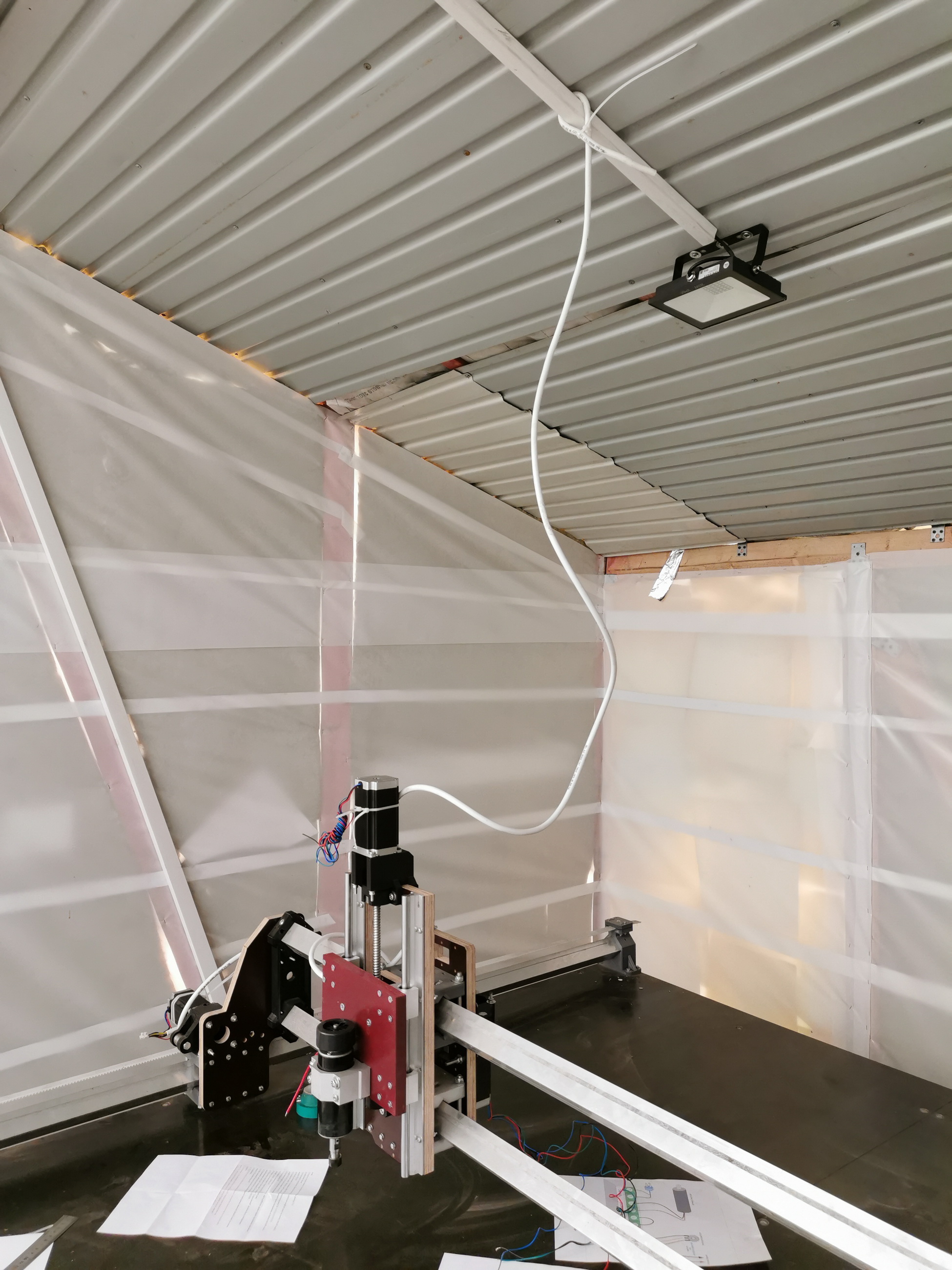

Подвод кабелей к подвижным частям буду решать незамысловато - просто висят, жгут сбоку и жгут сверху...
Вот еще фотки.
Эксперименты закончил, начал проводку начисто делать.
Подвод кабелей к подвижным частям буду решать незамысловато - просто висят, жгут сбоку и жгут сверху...
Последний раз редактировалось Zur 19 авг 2020, 16:32, всего редактировалось 1 раз.
FlyingBear Tornado
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Большой фрезер на квадратной трубе
Если просто запитать драйвер, даж не подрубая к плате, включается удержание. Видимо по умолчанию вкл, при сигнале на входе - выкл
FlyingBear Tornado
-
- Сообщения: 467
- Зарегистрирован: 18 апр 2019, 08:32
- Благодарил (а): 4 раза
- Поблагодарили: 22 раза
Re: Большой фрезер на квадратной трубе
поменять в колодке одного двигателя соответствующие пины местами?
-
- Сообщения: 232
- Зарегистрирован: 30 окт 2017, 15:13
- Имя: Артем
- Откуда: Питре
- Благодарил (а): 27 раз
- Поблагодарили: 9 раз
Re: Большой фрезер на квадратной трубе
Так какие ? у каждой обмотки плюс поменять на минус, или поменять обмотки местами, или и то и то?
Драйвер - Двиг
А+ ?
А- ?
B+ ?
B- ?
FlyingBear Tornado
-
- Сообщения: 467
- Зарегистрирован: 18 апр 2019, 08:32
- Благодарил (а): 4 раза
- Поблагодарили: 22 раза
Re: Большой фрезер на квадратной трубе
а вот тут не подскажу
помню, что на разных двайверах на принтере меняется направление движения, говорят колодку переворачивать или в софте менять
я менял в софте, но тут не тот случай
