Asus Xtion – ручной 3D сканер

Добавлено в закладки: 1

Asus Xtion – это сенсор движения. Сделан по подобию Microsoft Kinect 360. В первую очередь предназначен для игр, но энтузиасты используют его как ручной 3D сканер. Kinect и Xtion это первая волна, которая на сегодняшний день уже схлынула, оставив нам неплохой выбор программ для 3D сканирования. В данный момент Asus Xtion в продаже уже отсутствует и может быть найден  только на площадках типа AvitoMicrosoft Kinect 360 имеет схожие возможности и видимо ещё долго будет доступен в продаже, так как в основном идёт в комплекте с игровой приставкой XBox 360. В данный момент уже доступен Kinect 2.0. У него выше разрешение и скорость, но есть сложности с подключением к ПК и очень короткий список поддерживаемых программ для 3D сканирования.

xtion

Кабель длиной примерно 1,5 м. Добавил удлинитель 3 м – работает.

Скачать драйвер.

driver



Софт



Сканирую мониторы Dynaudio BM5a

Dynaudio BM5a



Skanect

Skanect

Смотрим в правый нижний угол – Faces: 2091209, а у нас ограничение на вывод в 5000 полигонов.

Применил Fill Holes

Skanect

Это уже “ни в какие ворота не лезет”  =-O  Нужна лицензионная версия для годного качества или есть правильный алгоритм уменьшения полигонов?

Ограничиваем объём сканирования и водим вокруг как видео камерой.



KScan3D

2016-02-21_191833

Здесь всё чешуйками и детализации совсем не видно. Сканирует покадрово. Легко сбивается сборка кадров. Каждый кадр сохраняет в отдельный файл.



ReconstructMe

ReconstructMe

Настроек как мне кажется хватает, но чем дольше сканируешь, тем больше артефактов появляется, это мне кажется нелогичным.



RecFusion

2016-02-23_115057

Не захотел работать



Сканирую человека

Skanect

2016-02-23_111754

Красивые гипсовые бюсты. Нравится мне эта программа  :)



ReconstructMe

2016-02-22_154312

2016-02-22_155551

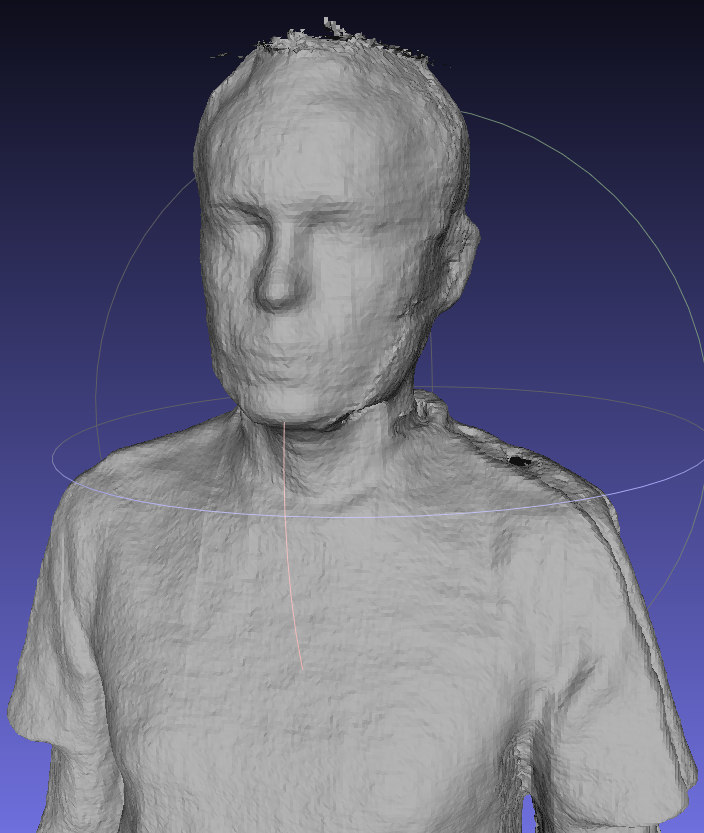

Очень чуткая программа к перемещениям сканера. Из людей получаются окаменевшие мумии :D  Нос всегда получается свёрнутым ;)



Доработка скана

Если скан почти идеальный остаётся только уменьшить количество полигонов и закрыть дыры на меше.

Я делал всё почти на автомате:

  1. Устанавливаем MeshLab
  2. Импортируем меш (.ply)
  3. Уменьшаем количество полигонов: Меню Filters>Remeshing…>Quadric Edge Collapse Decimation. В окне нажимаем Apply и Close.
  4. Зарываем дыры в меше: Filters>Remeshing…>Surface Reconstruction: Poisson. Настройки Depth – 11, Solver Divide – 7, Sample per Node – 1 and Surface offsetting – 1. Затем нажимаем Apply и Close.
  5. Ещё желательно подровнять бюст снизу, но это можно сделать и в Cura или любимом 3D редакторе :)



2016-02-23_172945



Итог

  • Сканер относительно объекта должен перемещаться плавно, чтобы соседние кадры надёжно соединялись.
  • Хорошо, когда сканируемый объём ограничен в программе – лишнего не цепляет.
  • Пока не понял насколько ему важно яркое освещение объекта.



Этот сканер мне дал потестировать Евгений “Oigen”.

Русскоязычный форум модельеров одежды с темой “3Д сенсоры для создания трехмерной модели в домашних условиях“.

Подфорум “3D сканеры” на форуме ТриДэшника.

Интересно будет почитать о вашем опыте 3D сканирования :)
