Фото штатив UltraLite

Добавлено в закладки: 0

Лето закончилось и хочется написать небольшой отчёт “Как я провёл это лето”. Отбрасывая ненужные тут подробности, хочу рассказать вам, как я избавился от громоздкого фото штатива в своих путешествиях.

Этим летом я много где побывал. Иногда, чтобы поймать кадр требуется штатив, но нести его на себе не очень хочется. И я стал размышлять над своей конструкцией.

Фото штатив UltraLite

Фото штатив условно можно разделить на три части:

  1. Три ноги-опоры.
  2. Площадка на вершине опор.
  3. Шаровая голова для крепления фотокамеры.



Чем можно заменить опоры в походе? Какими-либо деревянными палками-ветками или трекинговыми палками, которых у двух человек как раз достаточно.

Шаровую голову лучше поискать фабричную, с минимальным весом, при этом достаточную для удержания фотокамеры с самым тяжёлым объективом.

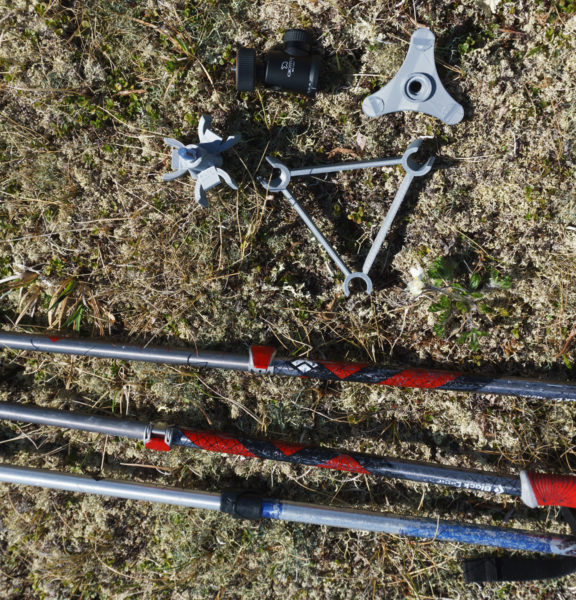

Остаётся площадка, которая должна удерживать опоры и иметь шпильку для навинчивания шаровой головы.

Фото штатив UltraLite

Особое внимание я уделил лёгкости сборки без потери жёсткости конструкции:

  1. Площадка должна обхватывать ручки палок с эффектом удержания. Сначала виделась конструкция на болтах.
  2. В ручках палок есть прямоугольные отверстия под темляки, их я тоже использовал для точности геометрии конструкции.
  3. Так как сверху предполагалась шпилька, то я решил и тут несколько упрочнить конструкцию, спроектировав прижимную крышечку.
  4. Для того, чтобы ноги не разъезжались, я спроектировал треугольный кронштейн.
  5. Высота штатива регулируется телескопической конструкцией самих палок.



Это я сейчас пишу, как всё вышло в итоге, а ведь была масса вариантов, которые впоследствии безжалостно улетели в корзину.

Фото штатив UltraLite

Этот штатив не универсален и собирается только на трекинговых палках Black Diamond Expedition. Возможно в будущем я сделаю более универсальную конструкцию. А ещё хотелось бы оставить только две палки или вообще перейти на подручный материал  :)

Скачать модели можно на известном сайте Thingiverse https://www.thingiverse.com/thing:3136176

Фото штатив UltraLite

Модели создавал в Блендере. Вот ссылка на мою инструкцию. Слайсил в Cura. Печатал из принт-сервера OctoPrint на 3D принтере СПринтер 233.

Фотография с этого штатива.

Всем удачи в реализации своих фантазий!!!
